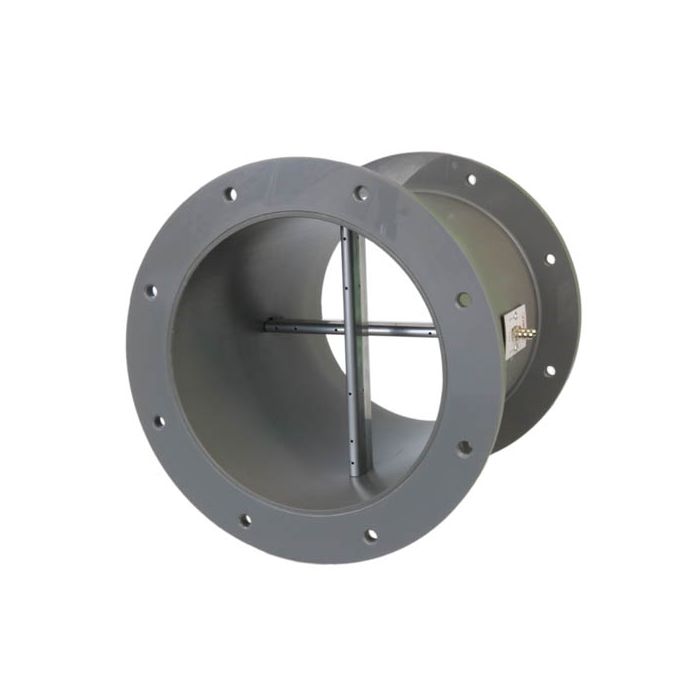

Messkreuz im Rohrstück aus Kunststoff mit Flachflanschen | EMK-PC

Messkreuz im Rohrstück aus Kunststoff mit Flachflanschen | EMK-PC

Unsere Messkreuze im Rohr Serie EMK-PC dienen der Messung von Luftgeschwindigkeit und Volumenstrom in Luftkanälen über das Staudruck-Prinzip. In dem Rohr sind zwei (auf Wunsch auch mehr) Strömungsmesslanzen vom Typ DEBIMO verbaut, die die Luftströmung durch mehrere Messöffnungen über den gesamten Querschnitt und nicht nur punktuell messen. Die Rohre sind mit und ohne Strömungsgleichrichter erhältlich. Mit Strömungsgleichrichter benötigen sie im Luftkanal lediglich eine Beruhigungsstrecke von ca. 3 x D. Ferner ermöglicht ein Strömungsgleichrichter sauberes Strömungssignal auch unter widrigen Bedingungen. Die Messkreuze der Serie EMK-PC werden in in grauem Kunststoff PP hergestellt. Unsere Kunststoff Rohrstücke mit Messkreuz sind für korrosive Abluft geeignet. Einsatzbereiche sind die chemische, pharmazeutische sowie die Lebensmittelindustrie. Die Rohre sind nur mit Flachflansch verfügbar (nicht kompatibel zu JACOB Rohrsystem). Neben den Durchmessern DN 63 mm, 75 mm, 90 mm, 110 mm, 125 mm, 140 mm, 160 mm, 180 mm, 200 mm, 225 mm, 250 mm, 280 mm, 315 mm, 355 mm, 400 mm, 450 mm, 500 mm, 560 mm, 630 mm, 710 mm, 800 mm, 900 mm sind auch größere Durchmesser und alle Zwischengrößen möglich. Die Einbaulänge kann nach Kundenwunsch gestaltet werden. Unser Ziel ist es, Ihnen den Einbau vor Ort möglichst einfach und problemlos zu machen. Mit unseren Rohren sparen Sie wertvolle Montagezeit und umständliche Einbauarbeiten! Gerne statten wir das einbaufertige Messrohr auch mit einer Auwerteeinheit angebracht auf einer Montageplatte aus. Hierbei übernehmen wir auch die Verschlauchung und Parametrierung des Gerätes. Sprechen Sie uns an!

Vorteile

• zur Messung von Luftgeschwindigkeit und Volumenstrom
• Strömungslanzen fertig eingebaut im Rohr
• optional inklusive Strömungsgleichrichter
• Ausführung in grauem Kunststoff PP mit 2 Gegenflanschen
• hohe Chemikalienbeständigkeit, korrosionfrei, schwer entflammbar, elektrisch nicht leitend
• in allen Zwischengrößen erhältlich
• optional mit Auswerteeinheit
• spart wertvolle Montagezeit vor Ort

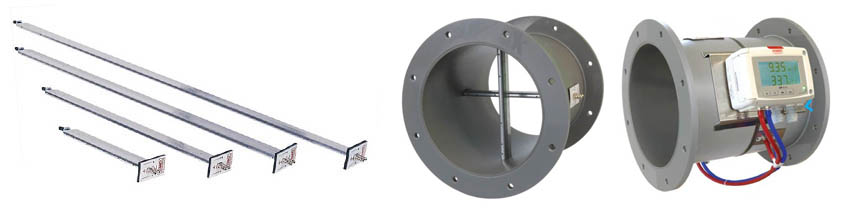

DEBIMO-Messlanzen für Luftströmungsmessung

Bei der Luftströmungsmessung mit DEBIMO Messlanzen aus Aluminium erfolgt die Messung über das Staudruckprinzip. Entlang der Messlanze befinden sich Öffnungen gegen und senkrecht zur Strömung. Zwischen diesen entsteht bei Luftströmung ein Differenzdruck, aus dem sich mit Hilfe eines Differenzdruckmessgerätes mit Strömungsfunktion die Luftgeschwindigkeit und nach entsprechender Parametrierung der Volumenstrom berechnen läßt. Im Gegensatz zu einem Staurohr wird der Druckdifferenz anhand von mehreren Öffnungen entlang des gesamten Querschnittes gemessen, die nach der sogenannten LOG-TCHEBYCHEV Methode verteilt sind. Dies sorgt für eine wesentlich präzisere Messung gegenüber Methoden, die nur einen Messpunkt aufweisen. Bei uns bekommen Sie die DEBIMO Messlanzen fertig verbaut im gewünschten Rohrsystem. In der Regel verbauen wir zwei Lanzen rechtwinkelig zueinender. Bei schwierigen Messbedingungen können aber auch mehr Lanzen verbaut werden. Sprechen Sie uns an!

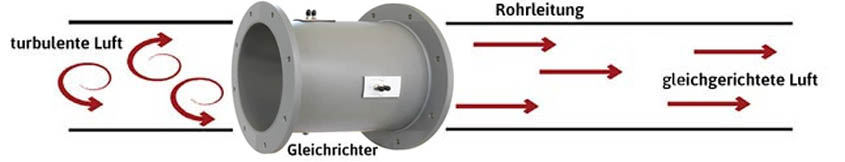

Glättung turbulenter Luftströmungen über einen Luftströmungsgleichrichter

Luftströmungsgleichrichter eignen sich hervorragend zum Gleichrichten von Luftströmungsprofilen, vor allem bei turbulenten Strömungen. Vor Strömungsmesseinrichtungen sollte man einen Gleichrichter verbauen, um ein sauberes und reproduzierbares Messsignal zu gewährleisten. Dank des Strömungsgleichrichters benötigen sie lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet.

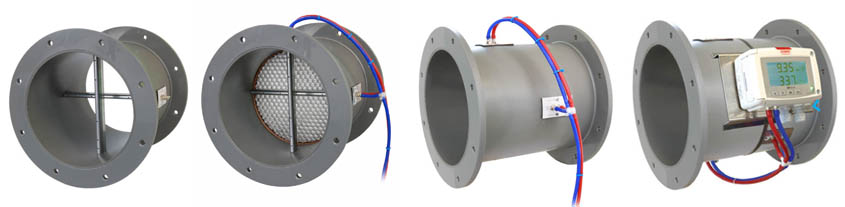

Sie haben die Wahl - vorkonfektionierte Messrohre nach Kundenwunsch

Unsere vorkonfektionierten Messrohre aus grauem Kunststoff PP können Sie mit und ohne integriertem Strömungsgleichrichter bekommen. Ebenso besteht die Option, ein Thermoelement im Rohr zu befestigen. Selbstverständlich können Sie Ihre Messeinheit auch gleich inklusive fertig parametrierten und verschlauchtem Auswertegerät auf einer bereits auf dem Rohr verbauten Montageplatte erhalten. Gerne erstellen wir auch ein Kalibrierzertifikat zu dem Differenzdrucktransmitter in unserem eigenen Kalibrierlabor.

Technische Eigenschaften

Zollinformationen

Modelle

Typ	Beschreibung	Bezeichnung					Abbildung
395	Messkreuz im Rohrstück aus Kunststoff mit Flachflanschen Zur Produktseite Zum Datenblatt	EMK-PC

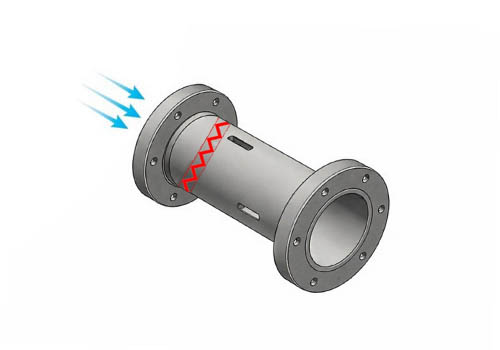

396	Messkreuz im Rohrstück aus Kunststoff mit Flachflanschen und Gleichrichter	EMK-GL-PC

Lieferumfang

• Messkreuz im Kunststoffrohr und zwei Gegenflanschen
• Anzahl Debimo Strömungslanzen nach Kundenwunsch (Standard: 2 Stück)
• mit oder ohne Strömungsgleichrichter
• alles fertig montiert

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
