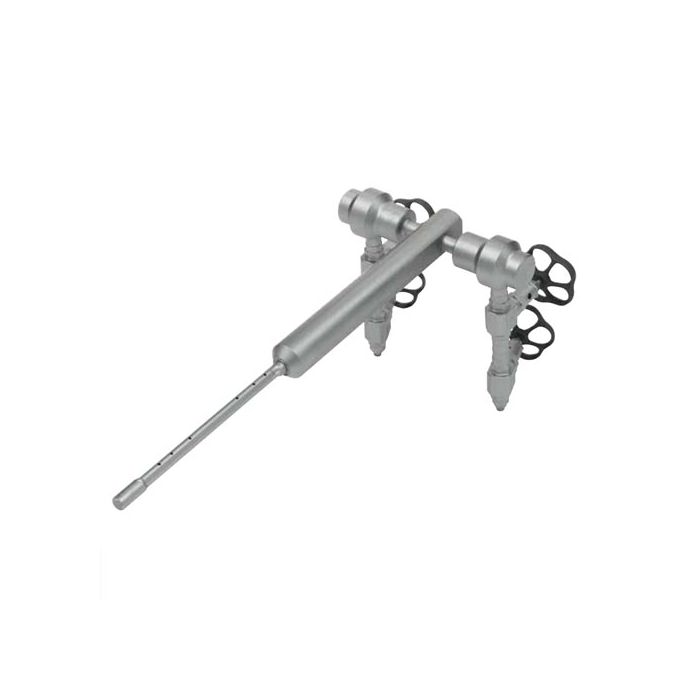

Industrie-Staudrucksonde | EMDF 25 HDD3

Die EMDF 25 HDD3 Staudrucksonde ist ein Präzisons-Durchflussmesssystem nach dem Differenzdruckprinzip für Hochdruckdampf und Hochdruckflüssigkeiten in Rohrleitungen. Durch das spezielle Sondenprofil werden bei dieser Differenzdruck- Durchflussmessung höchste Genauigkeit, exzellente Prozesstauglichkeit auch unter schwierigsten Bedingungen bei geringstem Druckverlust erreicht.

Vorteile

für die Durchflussmessung von Hochdruckdampf, Hochdruckflüssigkeiten
für den industriellen Einsatz
für Drücke bis 690 bar
temperaturbeständig von -200 bis +1240 °C

Vorteile der EMDF-25 HDD3 Durchflussmessung gegenüber anderen Messmethoden

Geringerer Druckverlust dadurch geringere Energieverluste. Einfacherer Einbau, kein Trennen der Rohrleitung notwendig. Geringeres Gewicht auch bei großen Durchmessern. Sehr hohe Genauigkeit. Sehr hohe Messdynamik, je nach Anwendung bis 1:30. Höhere Unempfindlichkeit gegen Verschmutzung und Kondensate. Geringe Anschaffungskosten auch bei großen Durchmessern. Bewährte Grundlagen. Die Durchflussmessung erfolgt mit der Staudrucksonde nach denselben Grundlagen wie bei den klassischen Primärelementen (Blende, Venturi, Düse), die Einbindung in Messwertrechner oder in PLS funktioniert also problemlos.

Sie wünschen ein Angebot?

Das müssen wir für Ihre Anfrage wissen: Rohrleitung: Material (?), Innendurchmesser (?), Wandstärke (?). Prozessdaten: Medium (?), Min.Max. Druck (?), Min.Max. Temperatur (?), Min.Max. Durchfluss (?). Zulassungen: Ex (?), PED 97/23/EC (?), 3.1 (?), 3.2 (?), Andere (?). Wir beraten Sie gern!

Technische Eigenschaften

Rohrdurchmesser	DN65 - ID400, andere auf Anfrage
Medien	Hochdruckdampf, Hochdruckflüssigkeiten
Genauigkeit	besser als 1% / 0,5% nach Kalibrierung (optional)
Montage	Einschweißen
Messbereich	bis > 1:30 bidirektional
Druckbereich	60 - 690 bar
Temperaturbereich	-200 bis +1240°C
Materialien	• St 35.8 (nur Stutzen) • 1.4571 (Standard) • 1.4828 (hohe Temperaturen) • 1.4539, Hastelloy C4, Haynes Alloy (oxidierende Medien) • 15 Mo 3, 10 CrMo 9 10, 13 CrMo 44, X20 CrNoV 12 1, P91 (Kesselstähle) • weitere Materialien auf Anfrage
Optionen	• integrierte Druck- und Temperaturaufnahme • Wetterschutzkasten für rauen Außeneinsatz • Luftspüleinrichtung LSP für stark staubhaltige Medien (bis 200 g/m³) • Kompensations- und Wärmemengenrechner flowcom • Kalibrierung am Werksprüfstand / an externen Prüfständen (z.B. PtB) (bis Nennweite DN400), größere Nennweiten möglich auf Anfrage
Zulassungen	Eex PED 97/23/EC
Materialzeugnisse	3.1 nach EN10204 3.2 nach EN10204 2.2 nach EN10204

Anschlussmöglichkeiten Transmitter

Zollinformationen

Zolltarif-Nr.	9026 8080
Ursprungsland	Deutschland

Modelle

Modelle	Art.-Nr.
Industrie-Staudrucksonde EMDF 25 HDD3	EMDF-25-HDD3

Lieferumfang

Industrie-Staudrucksonde EMDF 25 HDD3

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
