KIMO Strömungsmesslanze / Volumenstromsonde / Wirkdruckgeber | DEBIMO

KIMO Strömungsmesslanze / Volumenstromsonde / Wirkdruckgeber | DEBIMO

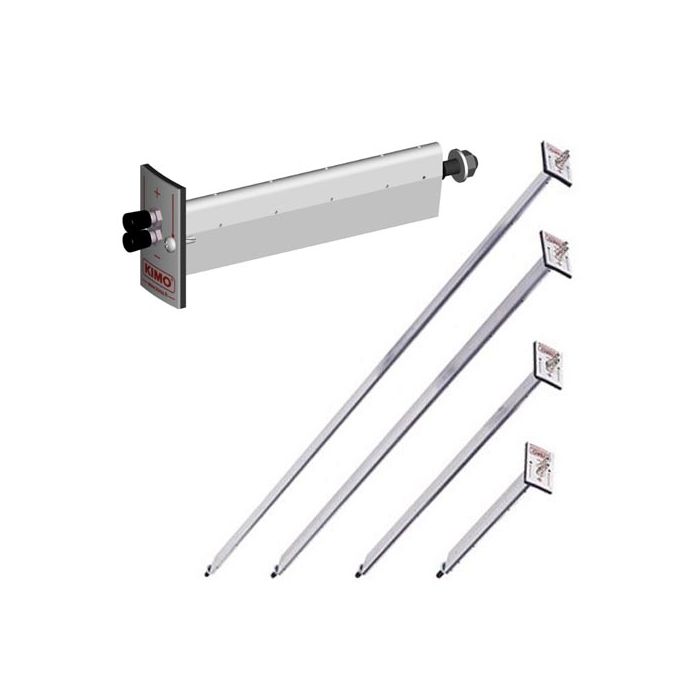

Die Strömungsmesslanzen Typ DEBIMO sind preiswerte Volumenstromaufnehmer (Wirkdruckgeber, Wirkdrucksonde) für die dauerhafte Installation in runden oder rechteckigen Strömungskanälen. DEBIMO Strömungsmesslanzen eignen sich hervorragend zur Volumenstrommessung. Auf den Aluminiumprofilen sind Bohrungen angebracht, die zur Aufnahme des Gesamtdruckes und des statischen Druckes dienen. Die Druckaufnahmelöcher sind so angebracht, dass ein optimaler Mittelwert, sprich der dynamische Druck gemessen wird. Der daraus resultierende Differenzdruck (dynamische Druck) kann an jedem Differenzdruckmessgerät abgelesen werden. Für stationäre Messungen empfehlen wir unsere Differenzdruck- / und Strömungsmessumformer der Serie KIMO CP-210-R und KIMO C 310. Für mobile Anwendungen empfehlen wir unsere Multifunktions-Mikromanometer MP 210. Vorteil: Das erzielte Messergebnis ist genauer, als beispielsweise mit einem Staurohr, da die strömende Luft über dem gesamten Kanalquerschnitt erfasst wird. Bei turbolenter Luftströmung empfielt es sich mehr als eine DEBIMO-Lanze zu installieren, z.B. zwei Messlanzen kreuzweise. Die Druckschläuche können mit T-Stücken einfach parallel angeschlossen werden.

Vorteile

• zur Messung von Luftgeschwindigkeit und Volumenstrom
• ca. 2 bis 40 m/s
• auch für verwirbelte Strömungen
• in allen Längen zwischen 100 mm und 3000 mm erhältlich
• mehrere Messlanzen zur Messung kombinierbar
• hitzebeständig bis +210 °C

7 Gründe für DEBIMO

1: Extrem zuverlässiges Design. Die zahlreichen Messöffnungen an den DEBIMO-Lanzen werden mithilfe der Log-Chebyshev-Methode verteilt, die die Position der Messpunkte für den Gesamt- und statischen Druck bestimmt. Dieses Design ermöglicht eine äußerst genaue Messung des durchschnittlichen Luftstroms in Rohren aller Formen und Größen.
2: Robuste Verarbeitungsqualität. DEBIMO-Messlanzen können Temperaturen von bis zu 210 °C standhalten, was bedeutet, dass sie selbst unter extremsten Bedingungen perfekt funktionieren. Diese robuste Bauqualität wird durch die Verwendung von eloxiertem Aluminium ermöglicht. Die DEBIMO-Messlanzen können sogar mit Ethylenchlortrifluorethylen (ECTFE) beschichtet werden, einem thermoplastischen Film, der zusätzlichen Schutz gegen besonders ätzende Chemikalien bietet.
3: Störungsfreie Messung. Mit ihrem flügelförmigen Design verursachen DEBIMO-Lanzen nahezu keinen Druckabfall (weniger als 3 %) und tragen dazu bei, Turbulenzen im System zu reduzieren.
4: Maßgeschneidert für Vielseitigkeit. Sauermann fertigt DEBIMO-Messlanzen nach Maß und gemäß den erforderlichen Spezifikationen, sodass sie mit Rohren und Kanälen aller Formen und Größen von 100 mm bis 3.000 mm kompatibel sind. Und da sie robust, zuverlässig und störungsfrei sind, eignen sich diese Sonden für alle Arten von Luftströmen in allen Branchen – selbst für die kritischsten Anwendungen wie Reinraumlüftungssysteme, Rauchabzugssysteme, Klimatechnik sowie die chemische, pharmazeutische und nukleare Industrie.
5: Flexible Konfigurationsoptionen. DEBIMO-Sonden eignen sich für eine Vielzahl von Überwachungskonfigurationen und können mit jedem Typ von Differenzdruckmessgerät gekoppelt werden, einschließlich unserer klassischen Transmitter CP 210-R-SQR und Si-C320 sowie unserer Flüssigkeitssäulenmanometer, die keine Stromversorgung benötigen. Mit der richtigen Konfiguration für jede Situation deckt diese Lösung das gesamte Spektrum industrieller Anwendungen ab.
6: Luftstrommessung sofort einsatzbereit. Die DEBIMO-Messlösung erfordert keine zusätzliche Konfiguration. Sobald das System mit den Messlanzen gekoppelt ist, zeigt es genaue, intern berechnete Luftstrommessungen direkt an und/oder überträgt sie. Und da die Rohrabmessungen im Messgerät konfiguriert sind, müssen im computergesteuerten Lüftungssteuerungssystem keine weiteren Anpassungen vorgenommen werden.
7: Vorkonfektionierte Messkreuze im Rohrstück. Bei Electro-Mation erhalten Sie vorkonfektionierte Rohrstücke, in denen die DEBIMO-Messleisten bereits komplett verbaut sind. Diese Komplettlösungen brauchen Sie vor Ort nur noch ins jeweilige Rohrsystem einsetzen - fertig. Sie sparen wertvolle Montagezeit! Auf Wunsch können wir Ihnen die Messkreuze im Rohrstück auch gleich mit integriertem Strömungsgleichrichter und Auswertetransmitter liefern (siehe auch Seitenende). Sprechen Sie uns an!

Technische Eigenschaften

Zollinformationen

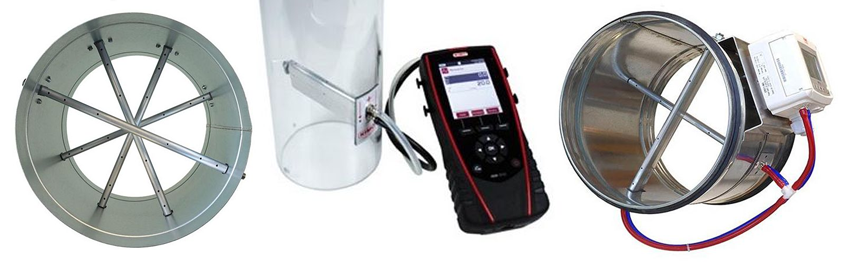

Funktionsprinzip

Die DEBIMO-Staudruckmesslanzen dienen der Erfassung, Anzeige und Steuerung von Luftgeschwindigkeiten und Volumenströmen in Luftkanälen. Grundsätzlich arbeiten diese nach dem gleichen Prinzip wie ein Staurohr, wobei ein dynamischen Druck erfasst wird, der sich aus der Differenz zwischen dem Staudruck (gemessen an den der Strömung entgegen gerichteten Messöffnungen) und dem statischem Druck (gemessen an den seitlichen Messöffnungen) ergibt. Im Gegensatz zum Staurohr, das diesen dynamischen Druck nur punktuell erfasst, wird dieser bei den Debimo Messlanzen an mehreren Öffnungen entlang des gesamten Kanal-Querschnittes ermittelt. Hierbei sind die Messöffnungen entlang des Querschnittes nach der sogenannten Log-Chebyshev-Methode verteilt, so dass sich ein optimaler Mittelwert für den dynamischen Druck ergibt. Dieser kann dann von einem Differenzdruckmessgerät mit Strömungsfunktion direkt in eine Luftgeschwindigkeit und über entsprechende Parametrierung der Kanaldaten in ein einen Volumenstrom umgerechnet werden. Zur Erhöhung der Messgenauigkeit werden typischerweise zwei DEBIMO Messlanzen rechtwinkelig zueinander im Kanal verbaut.

Modelle, Messbereiche und Eigenschaften

Alle Zwischenlängen möglich

Die DEBIMO Volumenstrommesslanzen können Sie auch in jeder beliebigen Zwischenlänge bekommen. Berechnet wird nur die nächst größere Standard-Nutzlänge, der Zuschnitt erfolgt ohne Aufpreis. Fragen Sie uns.

Weitere Optionen

Neben der Möglichkeit, sich die Debimos gleich fertig verbaut im passenden Rohrsystem liefern zu lassen (auf Wunsch auch inklusive parametrierter Auswerteeinheit), bieten wir noch weitere Optionen. EM-D-VA: So können wir die Druckanschlüsse auch in VA-Edelstahl liefern (Standard: Messing vernickelt). Diese Druckanschlüsse haben eine höhere Korrosionsbeständigkeit gegen Feuchtigkeit und bieten besseren Schutz gegen chemische Stoffe. Ferner zeichnen sie sich durch eine noch höhere Festigkeit gegen mechanische Beanspruchung aus. DEBIMO LOGO: Zeigen Sie bei Ihren Kunden stets Präsenz! Statt der DEBIMO-Beschriftung auf der Montageplatte kann auch Ihr Logo dort stehen. Genauere Infos zu diesen Optionen finden Sie unter dem Reiter Zubehör oder sprechen Sie uns einfach an!

DEBIMO fertig eingebaut passend zu Ihrem Rohrsystem

Unsere DEBIMO Strömungsmesslanzen sind auch schon fertig eingebaut im Wickelfalzrohr, sowie im Rohrsystem kompatibel zu JACOB und mit verschiedensten Optionen und Extras verfügbar. Dies spart auch wertvolle Montagezeit vor Ort! Auf Wunsch können die Strömungsmesslanzen auch in eckigen Kanalstücken verbaut werden. Sprechen Sie uns an! Nachfolgend unsere Info-Seiten zu diesem Thema:
Messkreuze im Wickelfalzrohr | EMK-WF
Messkreuze im Wickelfalzrohr mit Gleichrichter | EMK-GL-WF
Strömungsgleichrichter im Wickelfalzrohr | EMGL-WF
Messkreuze im Rohr kompatibel zu JACOB | EMK-JC
Messkreuze im Rohr mit Gleichrichter kompatibel zu JACOB | EMK-GL-JC
Strömungsgleichrichter im Rohr kompatibel zu JACOB | EMGL-JC

Lieferumfang

• DEBIMO Strömungsmessblende

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
