KIMO Multifunktions-Messumformer | C 310

KIMO-Logo
Lieferzeit
2-3 Tage
ab 506,10 €
Exkl. 19% Steuern
Zahlungsmethoden
Zur Wunschliste hinzufügen

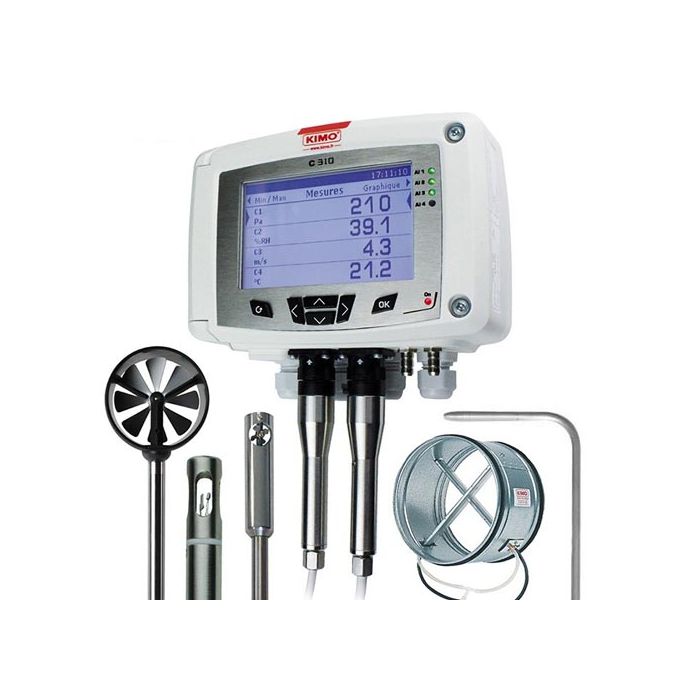

KIMO Multifunktions-Messumformer | C 310

Der C 310 Multifunktion-Messumformer ist ein wahrer Alleskönner der Spitzenklasse. Dank seines innovativen Steck- und Modulbausystems, können zwei Sonden und mehrere Steckmodule gleichzeitig betrieben werden. Auf dem großen Grafikdisplay (hintergrundbeleuchtet) lassen sich bis zu vier Parameter gleichzeitig anzeigen und weiterverarbeiten. Unter "Zubehör" finden Sie alle verfügbaren steckbaren Sonden und Module. Folgende Parameter unterstützt der C 310: Strömungsgeschwindigkeit, Volumenstrom, Druck/Differenzdruck, Temperatur, rel. Feuchte (Taupunkt, absol. Feuchte, etc...) CO, CO2 und Absolutdruck. Als Kommunikationsmittel stehen bis zu 2 oder 4 (optional, siehe Zubehör) Analogausgänge (Strom/Spannung), eine Modbus Schnittstelle (optional, siehe Zubehör) und eine Ethernet Schnittstelle (optional, siehe Zubehör) zur Verfügung. Des Weiteren lassen sich bis zu 4 Relais (optional, siehe Zubehör) ansteuern und bis zu 4 Alarme definieren.



Vorteile

  • für Strömungsmessung / Volumenstrom auch über Staudruck (über Staurohr, Messkreuz etc.) und Absolutdruck
  • für Temperatur, Feuchte, CO, CO2 über max. 2 externe Sonden
  • 4 Messwerte gleichzeitig anzeigen und verarbeiten
  • bis zu 4 Analogausgänge und 4 Relais-Schaltkontakte und 4 Alarme
  • großes Grafikdisplay
  • mit Modbus Schnittstelle oder Ethernet-Kommunikation (optional)
  • integrierte SQR/3-Funktion für Strömung über Staudruck



Sonden für Serie 310

Der Transimtter verfügt über Anschlüsse für 2 Sonden. Es stehen Ihnen 13 verschiedene Sonden zur Verfügung (siehe Zubehör, die beliebig kombiniert werden können. Von links nach rechts: SVH-14 Ø14 mm Flügelrad, SVH-70 Ø70 mm Flügelrad, SVH-100 Ø100 mm Flügelrad, SVS Hitzdrahtsonde, SVO Omnidirektionale Sonde (für sehr nidrige Luftgeschwindigkeiten von 0 bis 5 m/s, Behaglichkeitssonde), SHSI Edelstahl-Hygrosonde (direkt am Gehäuse), SHDI-150 Edelstahl-Hygrosonde (abgesetzt 150 mm), SHDI-300 Edelstahl-Hygrosonde (abgesetzt 300 mm), SHDP-150 Polycarbonat-Hygrosonde (abgesetzt 150 mm), SHDP-300 Polycarbonat-Hygrosonde (abgesetzt 300 mm), SCCO CO (Kohlenmonoxid) und Temperatursonde, SCO2 CO2 (Kohlendioxid) und Temperatursonde, STD-13 Temperaturfühler Pt 100. Wenn es Ihre Gegebenheit vor Ort verlangen, ist auch eine Sondenkabelverlängerung in 5 und 10 m erhältlich (die Länge der Sondenkabel beträgt 2 m).



Module für Serie 310

Bei der Serie 310 steht Ihnen ein Steckplatz für ein Differenzdruck- oder Absolutdruck-Modul zur Verfügung (siehe Zubehör): SPI2-100 -100 bis +100 Pa, SPI2-500 -500 bis +500 Pa, SPI2-1000 -1000 bis +1000 Pa, SPI2-10000 -10000 bis +10000 Pa, SPI2-ATMO 800 bis 1100 hPa. Diese Module können jeder Zeit selbst getauscht oder ergänzt werden. Wenn Sie den Transmitter mit der SQR/3-Funktion (siehe Zubehör) bestellen, können Sie die Differenzdruckmodule auch zur Strömungsmessung über einen Staudruckgeber verwenden (siehe unten). Optional können Sie das Modul SPI2-100 -100 bis +100 Pa auch mit einer höheren Messauflösung von 0,1 Pa statt 1 Pa ordern. Die Differenzdruckmodule besitzen einen Anschluss für Thermoelemente, so dass eine Temperaturkompensation der Strömungsmessung vollzogen werden kann. Neben diesen Modulen stehen Ihnen noch weitere zur Verfügung (siehe Zubehör), die Sie beliebig miteinander kombinieren können und die Fähigkeiten Ihres Umformers nochmal deutlich erweitern: C4R 4-fach Relais-Platine, austauschbar (nachrüstbar), MVA Eingangsmodul für 3 Analogeingänge (Strom/Spannung), O2S mit 2 zusätzlichen Analogausgängen, CETHE Modul für Ethernet Netzwerk, RS5 RS 485 Modbus Protokoll Ausgang.

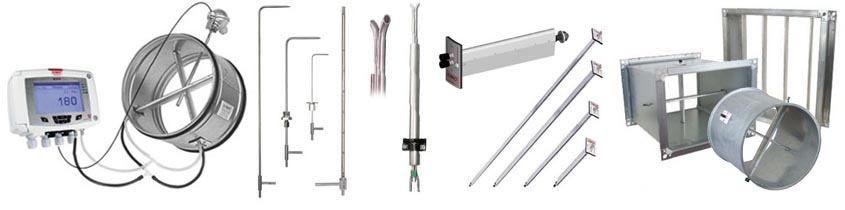

Strömungsmessung mit der Serie 310 über Staudruck (Wirkdruck)

Wenn Sie die Umformer der Serie 310 mit einem Differenzdruckmodul und den Umformer selbst mit der SQR/3-Strömungsfunktion bestellen, können Sie mit diesen Geräten hervorragend die Luftgeschwindigkeit und den Volumenstrom z.B. in Lüftungskanäle über den Staudruck messen. Im Zusammenhang mit einem Prandtl Staurohr oder unseren DEBIMO Strömungsmessblenden misst der Transmitter den durch die Strömung verursachten dynamischen Druck. Dieser wird durch die SQR/§ Rechenfunktion (Wurzelfunktion) in einen Luftgeschwindigkeitswert umgerechnet. Die Differenzdruckmodule besitzen einen Anschluss für Thermoelemente, so dass eine Temperaturkompensation der Strömungsmessung vollzogen werden kann. Auf Wunsch rechnet der Differenzdruckgeber auch den Volumenstrom in m³/h aus. Die dazu notwendigen Einstellungen lassen sich bequem per Tastenfeld am Gerät einstellen oder mittels optionaler Parametriersoftware "LCC-S". Das dafür nötige Datenkabel liegt der Software bei. Eine grosse Auswahl an Wirkdruckgebern (Staudruckgeber) finden Sie unter dem Reiter Zubehör.



Technische Eigenschaften

Medium Luft und neutrale Gase
Spannungsversorgung 24 Vac / Vdc ±10 %
115 Vac bis 230 Vac ±10 %, 50-60 Hz
Ausgänge 2 x 0/4-20 mA oder 2 x 0-5/10 V (4 -Leiter) oder
4 x 0/4-20 mA oder 4 x 0-5/10 V (optional, siehe Zubehör)
Max.: 500 Ohm (0/4-20 mA) / Minimum: 1 K Ohm (0-5/10 V)
Galvanische Trennung Eingänge (Spannungsvers.) und Ausgänge (bei 115 Vac/230 Vac Modellen)
Ausgänge (bei 24 Vac/Vdc Modellen)
Leistung 10 W
Relais 4 RCR Relais 5 A / 230 V (optional, siehe Zubehör)
Konformität CEM 2004/108/CE und NF EN 61010-1 Richtlinien
Elektrische Anschlüsse Schraub-Klemmblock für Leitungen von 0.05 bis 2.5 mm2
RS485 Kommunikation Digital Modbus RTU Protokoll, einstellbare Geschwindigkeit von 2400 bis 115200 Bauds (optional, siehe Zubehör)
Ethernet Kommunikation Ethernet Kommunikations-Schnittstelle, für Ethernet Netzwerk in 10 BASE-T und 100 BASE-TX LAN/WAN, TCP/IP Protokoll wird unterstützt (optional, siehe Zubehör)
Betriebs- / Lagertemperatur -10 bis +50 °C / -10 bis +70 °C



Zollinformationen

Zolltarif-Nr. 9026 8020
Ursprungsland Frankreich



Modelle, Display, Spannungsversorgung

Modelle Display, Spannungsversorgung Art.-Nr.
C 310-BO Ja, 24 Vac/dc 056-24410
C 310-BN Nein, 24 Vac/dc 056-24411
C 310-HO Ja, 115-230 Vac 056-24412
C 310-HN Nein, 115-230 Vac 056-24413



Lieferumfang

  • KIMO Multifunktions-Messumformer C 310
  • Justierzertifikat
  • Wandhalterung



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
