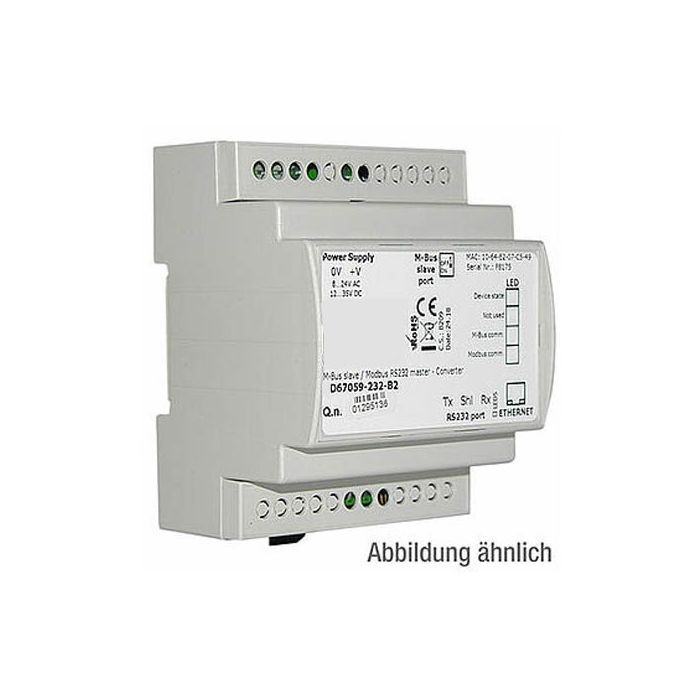

Gateway | D67059-XXX-B2

Das konfigurierbare Gateway D67059-XXX-B2 ermöglicht die Kommunikation zwischen bis zu 32 Modbus-RTU-Teilnehmern und einem M-Bus-Netzwerk. Als Modbus-RTU-Master pollt das Gerät selbstständig die Modbus-RTU Slaves ab, und stellt die Werte einem M-Bus-Master zur Verfügung. Die Übertragung der Konfiguration des Gateways per Software über den Ethernet-Port ist sehr einfach und schnell geschehen. Sie ordnen dabei den Modbus-Registern eine MBus-Variable zu. Die Hutschienenmontage und die Schraubklemmen gewährleisten eine schnelle und sichere Montage sowie eine problemlose Verdrahtung des Gerätes.

Vorteile

für die Signalkonvertierung von Modbus-RTU zu M-Bus
Montage auf der DIN-Hutschiene
Datenrate: M-Bus: Max. 38.400 bps, Seriell: Max. 115.200 bps
bis zu 32 Modbus-RTU-Slaves ansprechbar
LED: 5 x Signalanzeige für Versorgung und Kommunikation
kostenlose Konfigurationssoftware

Technische Eigenschaften

Schnittstellen	D67059-232-B2: 1x RS232 (Schraubklemme, 3-polig) 1x M-Bus (Schraubklemme, 2-polig) 1x Ethernet-Port (RJ45) D67059-485-B2: 1x RS485 (Schraubklemme, 3-polig) 1x M-Bus (Schraubklemme, 2-polig) 1x Ethernet-Port (RJ45)
Datenrate	M-Bus: Max. 38.400 bps Seriell: Max. 115.200 bps
Anschließbare Slave Teilnehmer	bis zu 32 Modbus-RTU-Slaves ansprechbar
Galv. Trennung	> 2.000 VDC
LED	5 x Signalanzeige für Versorgung und Kommunikation
Versorgung	12 VDC bis 35 VDC, 4 Watt 8 VAC bis 24 VAC, 4 VA, 50/60 Hz
Software	Kostenlose Konfigurationssoftware SW67059 zur Parametrierung des Gerätes
Unterstützte Funktionscodes	03
Betriebstemperatur	-40°C bis +85°C
Luftfeuchtigkeit	10% bis 80% , nicht kondensierend
Gewicht	ca. 200 g
Abmessungen (BxHxT)	71 mm x 95 mm x 60 mm
Gehäuse	PVC
Befestigung	Montage auf der DIN-Hutschiene
Hinweis	Die Artikelbeschreibung ist immer aus Sicht des Gateways zu sehen. An das D67059-XXX-B2 können M-Bus-seitig Masters angeschlossen werden und Modbus-RTU-seitig Slaves angeschlossen werden.
