Artikelbeschreibung

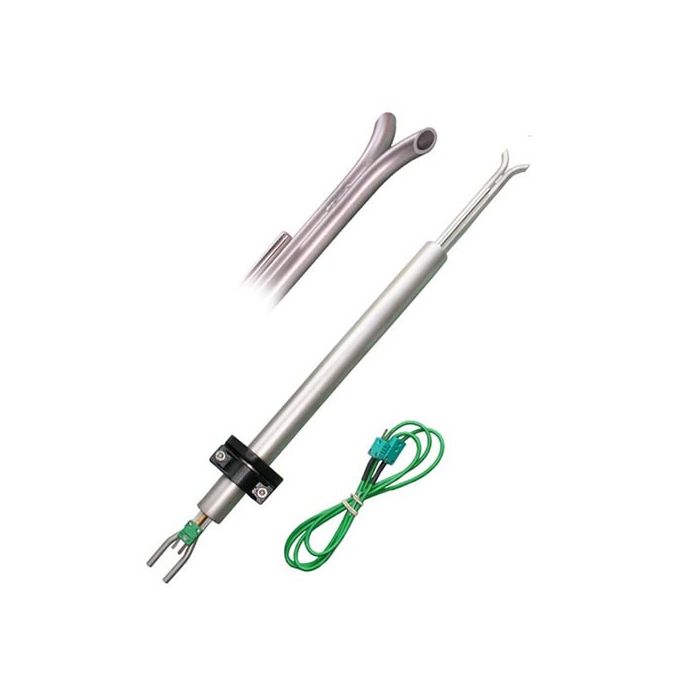

KIMO Staurohr Typ-S mit integriertem Thermoelement | TPS

Die Staurohre Typ-S haben einen konstanten Verstärkungsfaktor von 0,84. Die Sonde besteht aus zwei um 180° gegenüberliegenden Edelstahl-Rohren. Die eine Öffnung wird in Strömungsrichtung ausgerichtet und erfasst den Gesamtdruck (Pg), die andere Öffnung den statischen Druck (Ps). Über die daraus resultierende Druckdifferenz läßt sich die Strömungsgeschwindigkeit ermitteln. Das Staurohr kann bis +1000 °C Mediumstemperatur eingesetzt werden. Das standardmäßig integrierte Thermoelement Typ-K ermöglicht eine gleichzeitige Temperaturmessung. Warum die Temperatur messen? Um eine gute und genaue Strömungsmessung zu realisieren, ist es wichtig neben dem dynamischen Druck auch die Temperatur des Mediums (Luft,...) zu ermitteln. Bei sich ändernder Temperatur, ändert sich auch die Luftdichte und diese wiederrum hat Einfluss auf die Staudruckmessung. Die große Öffnung (Ø 8mm) des Staurohrs ermöglicht auch den Einsatz in stark partikelhaltigen Medium Kleine Schenkellängen (für Öffnungen ab 32 mm). Ein weiterer wesentlicher Vorteil des geraden Staurohres ist die Bauform. Es bedarf wesentlich kleinerer Löcher um das Staurohr im Strömungskanal einzuführen. Eine Öffnung ab 32mm Ø ist ausreichend um das Staurohr einzuführen. Ideal auch bei verkleideten Rohrleitungen. Zusätzlich ist ein Thermoelement integriert. Hiermit kann die Mediumstemperatur gemessen werden. Ein 1,5 m langes Thermoelementkabel ist bereits im Lieferumfang integriert. Der schwarze Montageflansch (siehe Abb.) kann optional (Ref.: BF-28) erworben werden.

Vorteile

für mobile und stationäre Strömungs- und Volumenstrommessung
ideal für schmutzige und raue Umgebungen
schwere Industrieausführung
bis +1000 °C hitzbeständig
mit integriertem Thermoelement

Technische Eigenschaften

Medium	für aggressive und staubhaltige Luft und Gase
Material	Edelstahl
Hitzebeständigkeit	bis +1000°C (bei sehr hohen Temperaturen kann sich das Staurohr verziehen, kehrt aber nach der Abkühlung wieder in die ursprüngliche Form zurück)
Messöffnung	32 mm Minimum
Edelstahlschutzrohr	Ø 28 mm x 1,5 mm
Verstärkungsfaktor	0,84

Zollinformationen

Zolltarif-Nr.	9026 9000
Ursprungsland	Frankreich

Modelle, Nutzlängen

Modelle	Nutzlänge	Art.-Nr.
TPS-08-500-T	500 mm	056-12995
TPS-08-1000-T	1000 mm	056-12996
TPS-08-1500-T	1500 mm	056-12997
TPS-08-2000-T	2000 mm	056-12998
TPS-08-2500-T	2500 mm	056-12999
TPS-08-3000-T	3000 mm	056-13000

Lieferumfang

Staurohr Typ-S TPS
integriertes Thermoelement
1,5 m Kabel für Thermoelement

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
