Steckbare Volumenstrommesseinheit | EMVM

EM-Logo
Lieferzeit
ca. 1-2 Wochen
ab 855,00 €
Exkl. 19% Steuern
Zahlungsmethoden
Zur Wunschliste hinzufügen

Steckbare Volumenstrommesseinheit | EMVM

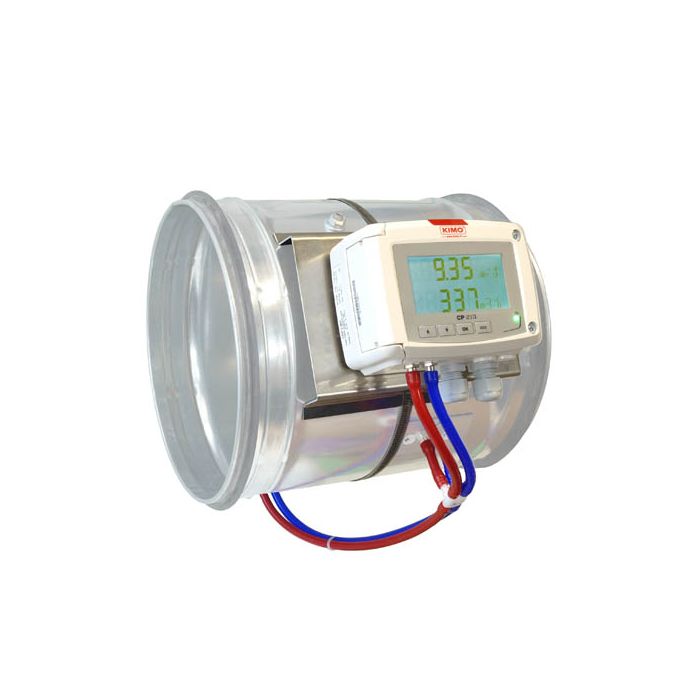

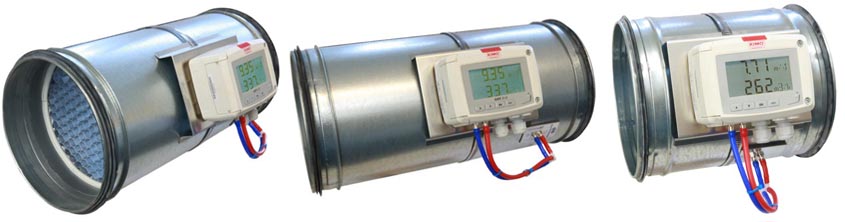

EMVM ist eine runde Volumenstrom-Messeinrichtungen zur Erfassung oder Überwachung des Volumenstromes. Die Messeinrichtung (Wickelfalzrohr) ist beidseitig mit einer Lippendichtung ausgestattet. So lässt sich die Volumenstrommesseinrichtung bequem und leicht in Ihr vorhandenes Rohrsystem aufstecken. Die Messeinheit wird komplett mit Staudruck-Messkreuz und Differenzdruck-Messumformer ausgeliefert. Alles ist fertig verschlaucht und konfiguriert. So braucht man die Volumenstrommesseinheit einfach nur aufstecken, verdrahten und fertig ist die Volumenstrommessstelle. Die EMVM Volumenstrom-Messeinrichtungen ist in allen Zwischengrößen erhältlich.



Vorteile

  • zur Messung von Luftgeschwindigkeit und Volumenstrom
  • Strömungslanzen fertig eingebaut im Wickelfalzrohr mit Lippendichtung
  • inklusive Auswerteeinheit - fix und fertig!
  • in allen Zwischengrößen erhältlich
  • bis +120°C, optional bis +180°C mit spezieller HT-Dichtung
  • spart wertvolle Montagezeit vor Ort

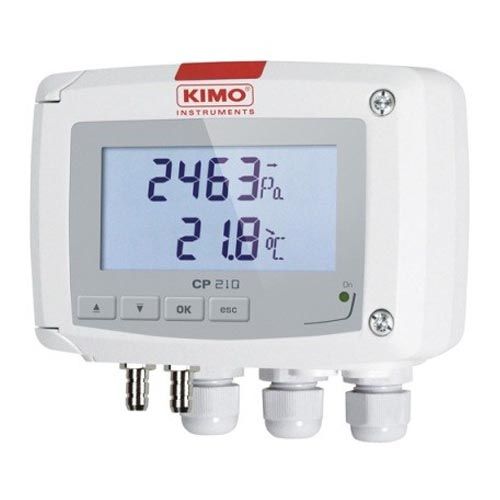

Transmitter KIMO Serie CP 210-R

Der verbaute Differenzdrucktransmitter CP 210-R lässt sich nach Belieben umkonfigurieren. Neben 2 einstellbaren Analogausgängen (0-10V oder 4-20 mA) verfügt der CP 210-R über 2 Relais, die zur Messwertüberwachung eingesetzt werden können und ebenfalls frei einstellbar (Schaltpunkt) sind. Dank des automatischen Nullpunktabgleichs sind die Differenzdrucktransmitter wartungsfrei und weisen auch nach mehreren Jahren Gebrauch höchste Genauigkeiten auf. Die Transmitter werden standardgemäß mit Display und geliefert (Ausstattzung mit Geräten ohne Display bitte anfragen). Alle Geräte verfügen über eine Strömungsfunktion SQR3. Sie können zwischen zwei Messbereichen -100/+100 Pa (bis 10 m/s) und -1000/+1000 Pa (bis 30 m/s) wählen. Ferner stehen mit 24Vac/dc und 230Vac zwei Optionen für die Spannungsversorgung zur Verfügung.



Technische Eigenschaften

Nenngrößen / Durchmesser 160 bis 800 mm
Volumenstrombereich 80 bis 58.000 m³/h
Messgenauigkeit besser als ± 5 % vom Messwert
Betriebstemperatur bis +120°C, optional bis +180°C mit spezieller HT-Dichtung
Material Rohrhülse verzinktes Stahlblech
Material Messlanzen (Messkreuz) Aluminium



DEBIMO fertig eingebaut im Wickelfalzrohr, Jakobrohr usw.

Unsere DEBIMO Strömungsmesslanzen sind auch schon fertig eingebaut im Wickelfalzrohr mit Lippendichtung, im Jakobrohr aus Edelstahl oder verzinktem Edelstahl erhältlich (siehe Reiter "Alternativen"). Auf Wunsch können die Strömungsmesslanzen auch in eckigen Kanalstücken verbaut werden. Dies spart Ihnen wertvolle Montagezeit vor Ort - einfacher geht's nicht! Einige Modelle finden Sie unter dem Reiter Alternativen. Das passende ist nicht dabei? Alles ist möglich! Sprechen Sie uns an.



Zollinformationen

Zolltarif-Nr. 9026 8020
Ursprungsland Deutschland



Modelle, Messbereiche und Eigenschaften

Rohrdurchmesser, Strömungsrichtung, Transmitter Art.-Nr., GTIN / EAN Code
EMVM 160 Ø 160 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-160-211BOR
EMVM 200 Ø 200 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-200-211BOR
EMVM 250 Ø 250 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-250-211BOR
EMVM 315 Ø 315 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-315-211BOR
EMVM 400 Ø 400 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-400-211BOR
EMVM 500 Ø 500 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-500-211BOR
EMVM 630 Ø 630 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-630-211BOR
EMVM 800 Ø 800 mm, Strömung von rechts, +-100 Pa, 24 Vac/dc 65-EMVM-800-211BOR
EMVM 160 Ø 160 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-160-211BOL
EMVM 200 Ø 200 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-200-211BOL
EMVM 250 Ø 250 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-250-211BOL
EMVM 315 Ø 315 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-315-211BOL
EMVM 400 Ø 400 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-400-211BOL
EMVM 500 Ø 500 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-500-211BOL
EMVM 630 Ø 630 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-630-211BOL
EMVM 800 Ø 800 mm, Strömung von links, +-100 Pa, 24 Vac/dc 65-EMVM-800-211BOL
EMVM 160 Ø 160 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-160-211HOR
EMVM 200 Ø 200 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-200-211HOR
EMVM 250 Ø 250 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-250-211HOR
EMVM 315 Ø 315 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-315-211HOR
EMVM 400 Ø 400 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-400-211HOR
EMVM 500 Ø 500 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-500-211HOR
EMVM 630 Ø 630 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-630-211HOR
EMVM 800 Ø 800 mm, Strömung von rechts, +-100 Pa, 230 VC 65-EMVM-800-211HOR
EMVM 160 Ø 160 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-160-211HOL
EMVM 200 Ø 200 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-200-211HOL
EMVM 250 Ø 250 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-250-211HOL
EMVM 315 Ø 315 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-315-211HOL
EMVM 400 Ø 400 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-400-211HOL
EMVM 500 Ø 500 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-500-211HOL
EMVM 630 Ø 630 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-630-211HOL
EMVM 800 Ø 800 mm, Strömung von links, +-100 Pa, 230 VC 65-EMVM-800-211HOL
EMVM 160 Ø 160 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-160-212BOR, 4262411680165
EMVM 200 Ø 200 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-200-212BOR, 4262411680172
EMVM 250 Ø 250 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-250-212BOR, 4262411680189
EMVM 315 Ø 315 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-315-212BOR, 4262411680196
EMVM 400 Ø 400 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-400-212BOR, 4262411680202
EMVM 500 Ø 500 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-500-212BOR, 4262411680219
EMVM 630 Ø 630 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-630-212BOR, 4262411680226
EMVM 800 Ø 800 mm, Strömung von rechts, +-1000 Pa, 24 Vac/dc 65-EMVM-800-212BOR, 4262411680233
EMVM 160 Ø 160 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-160-212BOL, 4262411680240
EMVM 200 Ø 200 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-200-212BOL, 4262411680257
EMVM 250 Ø 250 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-250-212BOL, 4262411680264
EMVM 315 Ø 315 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-315-212BOL, 4262411680271
EMVM 400 Ø 400 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-400-212BOL, 4262411680288
EMVM 500 Ø 500 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-500-212BOL, 4262411680295
EMVM 630 Ø 630 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-630-212BOL, 4262411680301
EMVM 800 Ø 800 mm, Strömung von links, +-1000 Pa, 24 Vac/dc 65-EMVM-800-212BOL, 4262411680318
EMVM 160 Ø 160 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-160-212HOR, 4262411680325
EMVM 200 Ø 200 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-200-212HOR, 4262411680332
EMVM 250 Ø 250 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-250-212HOR, 4262411680349
EMVM 315 Ø 315 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-315-212HOR, 4262411680356
EMVM 400 Ø 400 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-400-212HOR, 4262411680363
EMVM 500 Ø 500 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-500-212HOR, 4262411680370
EMVM 630 Ø 630 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-630-212HOR, 4262411680387
EMVM 800 Ø 800 mm, Strömung von rechts, +-1000 Pa, 230 VC 65-EMVM-800-212HOR, 4262411680394
EMVM 160 Ø 160 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-160-212HOL, 4262411680400
EMVM 200 Ø 200 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-200-212HOL, 4262411680417
EMVM 250 Ø 250 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-250-212HOL, 4262411680424
EMVM 315 Ø 315 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-315-212HOL, 4262411680431
EMVM 400 Ø 400 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-400-212HOL, 4262411680448
EMVM 500 Ø 500 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-500-212HOL, 4262411680455
EMVM 630 Ø 630 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-630-212HOL, 4262411680462
EMVM 800 Ø 800 mm, Strömung von links, +-1000 Pa, 230 VC 65-EMVM-800-212HOL, 4262411680479



Lieferumfang

  • Steckbare Volumenstrommesseinheit EMVM
  • inklusive Transmitter Serie CP 210-R mit Strömungsfunktion und Display
  • inklusive Haltewinkel für Transmitter
  • inklusive Druckschläuchen
  • inklusive Verdrahtung und Parametrierung



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
