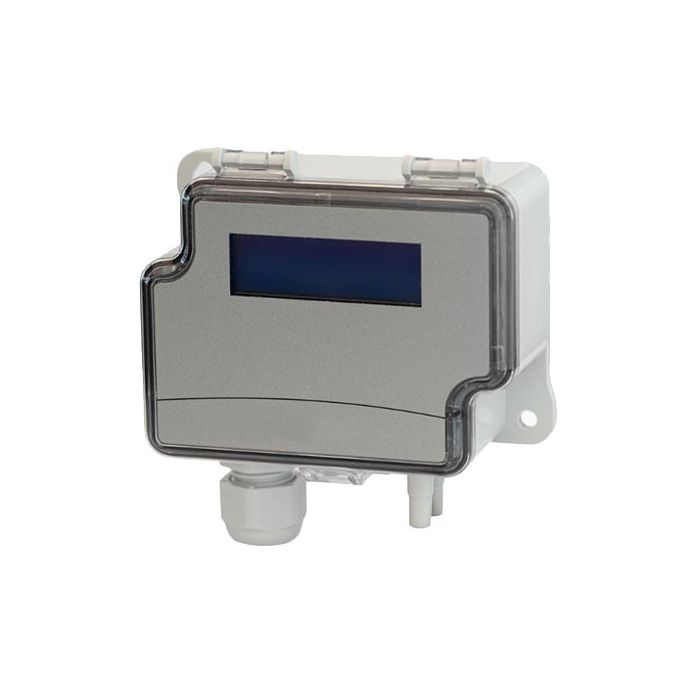

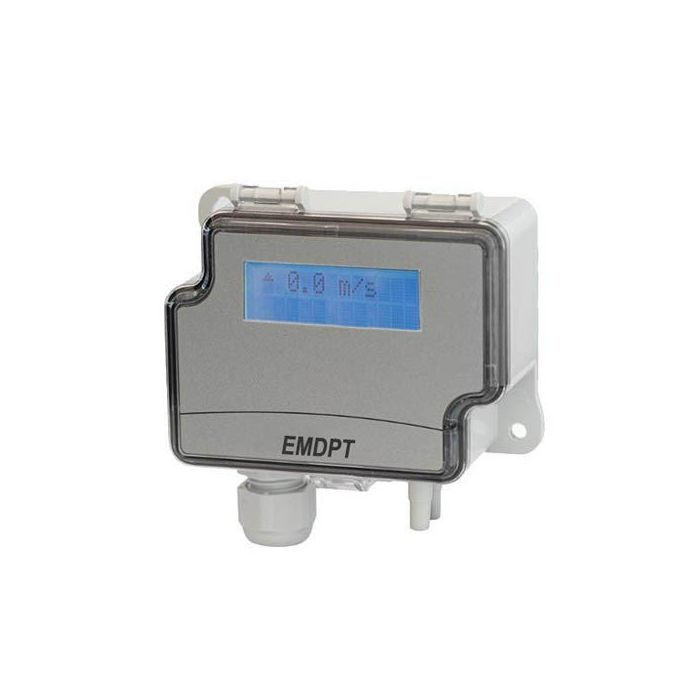

PRODUAL Druck- und Volumenstromtransmitter | Serie EMDPT
PRODUAL Druck- und Volumenstromtransmitter | Serie EMDPT
Die EMDPT-Flow-Luftstromtransmitter sind für Gebäudeautomationssysteme konzipiert. Diese technologisch fortschrittlichen Transmitter können Volumenstrom, Geschwindigkeit sowie statischen und Differenzdruck messen. Die Transmitter können direkt an die Druckmesspunkte eines Radialventilators angeschlossen werden und ermöglichen so eine genaue Durchflussmessung (die Benutzeroberfläche ermöglicht eine einfache Auswahl der Einstellungen je nach ausgewähltem Ventilatorhersteller). Es können auch Strömungsmessungen in Luftkanälen über Staurohre oder Messblenden vollzogen werden. Die Geräte verfügen über Autonullung und Display und sieht in mit vier verschiedenen Drucksensoren lieferbar.
Vorteile
- für die Anzeige und Ausgabe von Differenzdruck und Volumenstrom
- ideal für Gebäudeautomation und HLK-Anwendungen
- mit Display und Autonull-Funktion
- 2 Analogausgänge für Differenzdruck und Volumenstrom
- Analogausgänge einstellbar 0...10 V / 2...10 V / 4...20 mA
- Messbereiche einstellbar
- zahlreiche Ventilatorenhersteller vorparametriert
- Strömungsmessung auch über Staurohre, Messlanzen
Technische Eigenschaften
| Stromversorgung | 24 Vac/dc (22…26 V), < 1 VA |
| Messbereiche | modellabhängig (siehe unten), benutzerdefiniert |
| Vorparametrierte Ventilatorenhersteller | Fläkt Woods, Rosenberg, Nicotra-Gebh, Comefri, Ebm-Papst, Gebhardt, Nicotra |
| Zeitkonstante | 1...20 s |
| Druckmessgenauigkeit | P > 125 Pa = 1 % + ±1 Pa / P < 125 Pa = ±1 % ±2 Pa |
| Maximal zulässiger Druck | 25 kPa |
| Spannungsausgang | 0...10 V / 2...10 V, R > 1 kΩ |
| Stromausgang | 4...20 mA, 20 Ω < R < 500 Ω |
| IP-Schutzklasse | IP54 |
| Kabelverschraubung | M16 |
| Umgebungstemperatur | -5...50 °C |
| Abmessungen | 90 x 95 x 36 mm |
| Montage | mit Schrauben, externen Laschen |
| Materialien | ABS, PC |
Zollinformationen
| Zolltarif-Nr. | 9026 8020 |
| Ursprungsland | Finnland |
Modelle, Messbereiche
| Modelle | Messbereiche | Art.-Nr. |
| EMDPT-Flow-1000-AZ-D | 0 bis 1.000 Pa | 095-102.001.068 |
| EMDPT-Flow-2000-AZ-D | 0 bis 2.000 Pa | 095-102.002.057 |
| EMDPT-Flow-5000-AZ-D | 0 bis 5.000 Pa | 095-102.004.062 |
| EMDPT-Flow-7000-AZ-D | 0 bis 7.000 Pa | 095-102.006.068 |
Lieferumfang
- PRODUAL Volumenstrom- und Differenzdrucktransmitter EMDPT
- Montagematerial
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
EMDPT Einstellen des K-Faktors.pdf
