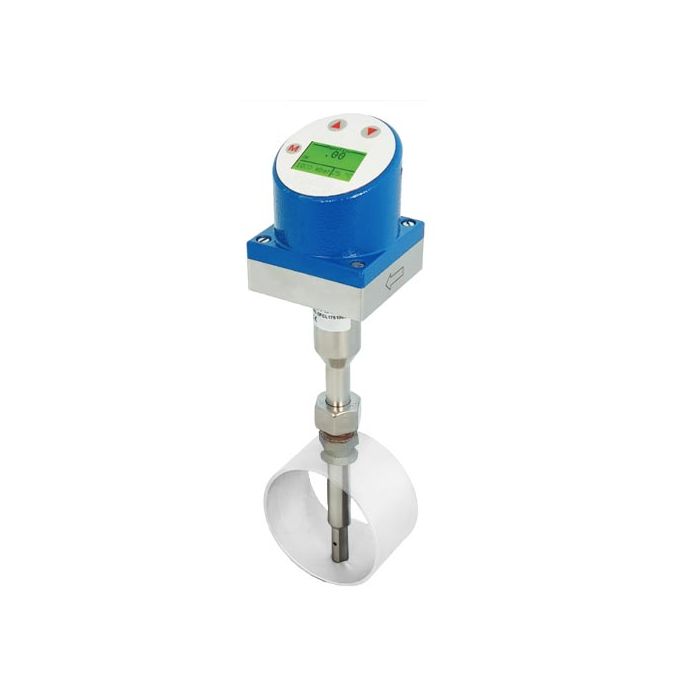

Multivariabler Staudrucksensor | EMD-FLOW

EMD-FLOW wurde für die präzise und kostengünstige Messung von Luft und anderen Gasen in Rohrleitungen und Kanälen entwickelt. EMD-FLOW hat mit den wohl kleinsten und schnellsten multivariablen Messumformer zur Massenstrommessung von Gasen. Die EMD-FLOW nutzt das sehr genaue Differenzdruck-Messverfahren. Auf wenigen cm² sind im Messumformer extrem schnelle Sensoren für Differenzdruck, statischen Druck und Temperatur sowie ein leistungsfähiger Prozessor integriert. Die Massenstrommessung erfolgt bis zu 4000 mal in der Sekunde. Der Microcontroller verrechnet die Werte zu einem Massenstrom und stellt das Massenstromsignal sowie Druck-oder Temperatursignal zur Verfügung. Das Sensorsystem der EMD-FLOW hat sich u.a. beim höchst anspruchsvollen Serieneinsatz an Verbrennungsmotoren bewährt. Präzise und langzeitstabil erfasst es hier selbst unter stärksten Pulsationen die dem Motor zugeführte Luftmasse und leistet einen wichtigen Beitrag zur optimalen Motorsteuerung. Jetzt steht diese Technologie auch für industrielle Anwendungen zur Verfügung. Der Messumformer besitzt 4...20 mA und 0...10 V-Ausgänge und kann in wenigen Sekunden parametriert werden. Das optionale Display ermöglicht die direkte und komfortable Parametrierung der Analogausgänge und zeigt alle gemessenen Werte an. Zudem verfügt die Sonde mit integriertem Display über einen zusätzlichen Impulsausgang.



Vorteile

  • für Massenstrom, Druck- oder Temperatur
  • benötigt nur einen Stutzen auf der Rohrleitung
  • Druck- und Temperatur sind bereits im Massenstromsignal verrechnet
  • braucht keine externen Druck- und Temperaturgeber oder Kompensationsrechner
  • einfache Parametrierung
  • optional mit Display
  • geringer Montageaufwand



Wartungsfrei und driftarm

Durch die moderne Microcontrollersteuerung bietet EMD-FLOW eine außergewöhnlich hohe Nullpunktstabilität, einen großen Messbereich sowie eine hohe Messgenauigkeit und Messdynamik. EMD-FLOW kompensiert die Einflüsse von Druck und Temperatur auf die Durchflussmessung und stellt dem Benutzer den Massenstrom zur Verfügung. Im Vergleich zu anderen Messverfahren wie Thermoanemometern zeichnet sich die EMD-Flow-C besonders durch Unempfindlichkeit gegenüber Kondensaten und Belägen aus. Dadurch, und durch die automatische Nullpunktkorrektur arbeitet die EMD-FLOW nahezu wartungs- und driftfrei. Die EMD-FLOW ist in zwei Genauigkeitsklassen verfügbar. Der Standardtyp bietet bereits eine Genauigkeit von 4%. Optional ist die EMD-FLOW aber auch als kalibrierte Sonde mit Kalibrierzertifikat und einer Genauigkeit von 2% verfügbar.



Typische Anwendungen

  • Druckluft
  • Gebäudetechnik/Heizung, Klima, Lüftung
  • Verbrennungsluftregelung
  • Prozessluftüberwachung
  • Pneumatik
  • Abgasmessung, Abgasmengenmessung
  • Kompressoren
  • Absauganlagen



Technische Eigenschaften

Display Im Deckel. Parametrierbar über 3 Fronttasten.
- Darstellung von Durchfluss, Total, Druck und Temperatur
- Zusätzlicher Digitalausgang ( Zählimpuls ) NPN (bei D1)
Spannungsversorgung 24VDC
Analogausgang 1 4 bis 20 mA (Durchfluss oder Temperatur)
Analogausgang 2 0 bis 10 V (Durchfluss oder Druck)
Eintauchtiefe bis max. 100 mm
Rohrleitungen ab DN20 bis DN2000



Zollinformationen

Zolltarif-Nr. 9026 8020
Ursprungsland Deutschland



Modelle

Modelle Art.-Nr.
Multivariabler Staudrucksensor EMD-FLOW 082-EM-DFC-P10C



Lieferumfang

  • Multivariabler Staudrucksensor EMD-FLOW
