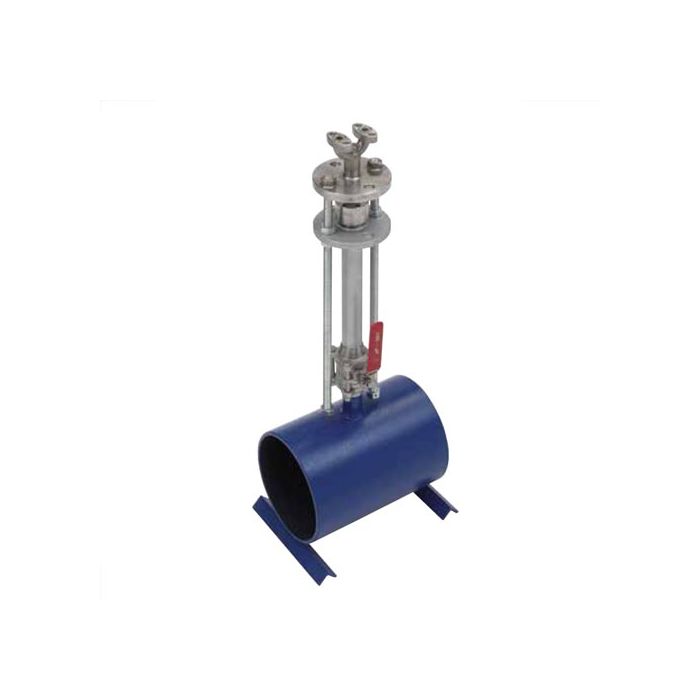

Industrie-Staudrucksonde | EMDF 25 Quicklock
Die EMDF 25 Quicklock Staudrucksonde ist ein Präzisons-Durchflussmesssystem nach dem Differenzdruckprinzip für Dampf, Gas und Flüssigkeiten in Rohrleitungen. Durch das spezielle Sondenprofil werden bei dieser Differenzdruck- Durchflussmessung höchste Genauigkeit, exzellente Prozesstauglichkeit auch unter schwierigsten Bedingungen bei geringstem Druckverlust erreicht.
Vorteile
- für die Durchflussmessung von Gasen oder Flüssigkeiten mit starker Verschmutzungstendenz
- für den industriellen Einsatz
- Reinigung während Betrieb
- für Drücke bis 100 bar
- temperaturbeständig von -200 bis +1240 °C
Vorteile der EMDF-25 Quicklock Durchflussmessung gegenüber anderen Messmethoden
Geringerer Druckverlust dadurch geringere Energieverluste. Einfacherer Einbau, kein Trennen der Rohrleitung notwendig. Geringeres Gewicht auch bei großen Durchmessern. Sehr hohe Genauigkeit. Sehr hohe Messdynamik, je nach Anwendung bis 1:30. Höhere Unempfindlichkeit gegen Verschmutzung und Kondensate. Geringe Anschaffungskosten auch bei großen Durchmessern. Bewährte Grundlagen. Die Durchflussmessung erfolgt mit der Staudrucksonde nach denselben Grundlagen wie bei den klassischen Primärelementen (Blende, Venturi, Düse), die Einbindung in Messwertrechner oder in PLS funktioniert also problemlos.
Sie wünschen ein Angebot?
Das müssen wir für Ihre Anfrage wissen: Rohrleitung: Material (?), Innendurchmesser (?), Wandstärke (?). Prozessdaten: Medium (?), Min.Max. Druck (?), Min.Max. Temperatur (?), Min.Max. Durchfluss (?). Zulassungen: Ex (?), PED 97/23/EC (?), 3.1 (?), 3.2 (?), Andere (?). Wir beraten Sie gern!
Technische Eigenschaften
Rohrdurchmesser | DN65 - ID2500 mm |
Medien | Gase oder Flüssigkeiten mit starker Verschmutzungstendenz, Reinigung während Betrieb |
Genauigkeit | besser als 1% / 0,5% nach Kalibrierung (optional) |
Montage | Kugelhahnstutzen |
Messbereich | bis > 1:30 bidirektional |
Druckbereich | 0 - 100 bar |
Temperaturbereich | -200 bis +1240°C |
Materialien | • St 35.8 (nur Stutzen) • 1.4571 (Standard) • 1.4828 (hohe Temperaturen) • 1.4539, Hastelloy C4, Haynes Alloy (oxidierende Medien) • 15 Mo 3, 10 CrMo 9 10, 13 CrMo 44, X20 CrNoV 12 1, P91 (Kesselstähle) • weitere Materialien auf Anfrage |
Optionen | • integrierte Druck- und Temperaturaufnahme • Wetterschutzkasten für rauen Außeneinsatz • Luftspüleinrichtung LSP für stark staubhaltige Medien (bis 200 g/m³) • Kompensations- und Wärmemengenrechner flowcom • Kalibrierung am Werksprüfstand / an externen Prüfständen (z.B. PtB) (bis Nennweite DN400), größere Nennweiten möglich auf Anfrage |
Zulassungen | Eex |
Materialzeugnisse | 3.1 nach EN10204 3.2 nach EN10204 2.2 nach EN10204 |
Anschlussmöglichkeiten Transmitter
Zollinformationen
Zolltarif-Nr. | 9026 8080 |
Ursprungsland | Deutschland |
Modelle
Modelle | Art.-Nr. |
Industrie-Staudrucksonde EMDF 25 Quicklock | EMDF-12-Quicklock |
Lieferumfang
- Industrie-Staudrucksonde EMDF 25 Quicklock
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
