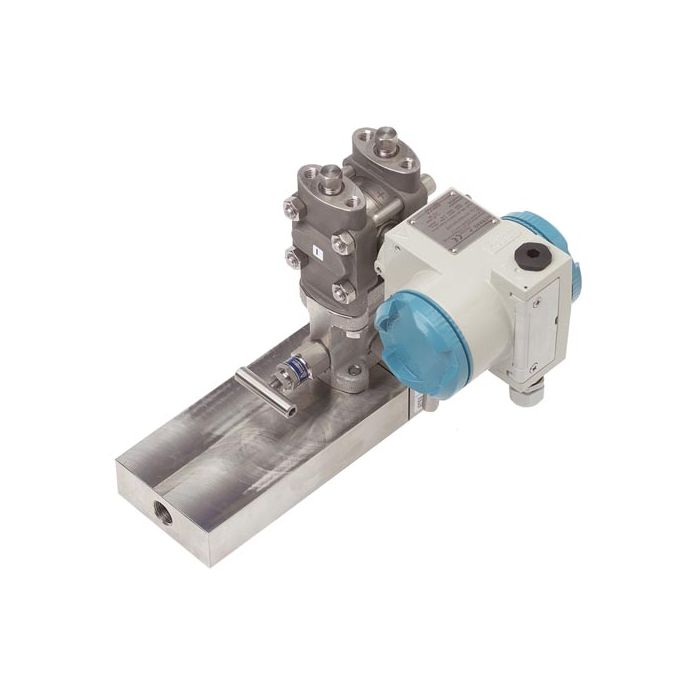

Industrie-Staudrucksonde | EMDF 8

Die EMDF-8 Staudrucksonde ist ein Präzisons-Durchflussmesssystem nach dem Differenzdruckprinzip für Dampf, Gas und Flüssigkeiten in Rohrleitungen. Durch das spezielle Sondenprofil werden bei dieser Differenzdruck- Durchflussmessung höchste Genauigkeit, exzellente Prozesstauglichkeit auch unter schwierigsten Bedingungen bei geringstem Druckverlust erreicht.

Vorteile

für die Durchflussmessung von Dampf, Gasen und Flüssigkeiten
für den industriellen Einsatz
für Drücke bis 690 bar
temperaturbeständig von -200 bis +1240 °C

Vorteile der EMDF-8 Durchflussmessung gegenüber anderen Messmethoden

Geringerer Druckverlust dadurch geringere Energieverluste. Einfacherer Einbau, kein Trennen der Rohrleitung notwendig. Geringeres Gewicht auch bei großen Durchmessern. Sehr hohe Genauigkeit. Sehr hohe Messdynamik, je nach Anwendung bis 1:30. Höhere Unempfindlichkeit gegen Verschmutzung und Kondensate. Geringe Anschaffungskosten auch bei großen Durchmessern. Bewährte Grundlagen. Die Durchflussmessung erfolgt mit der Staudrucksonde nach denselben Grundlagen wie bei den klassischen Primärelementen (Blende, Venturi, Düse), die Einbindung in Messwertrechner oder in PLS funktioniert also problemlos.

Sie wünschen ein Angebot?

Das müssen wir für Ihre Anfrage wissen: Rohrleitung: Material (?), Innendurchmesser (?), Wandstärke (?). Prozessdaten: Medium (?), Min.Max. Druck (?), Min.Max. Temperatur (?), Min.Max. Durchfluss (?). Zulassungen: Ex (?), PED 97/23/EC (?), 3.1 (?), 3.2 (?), Andere (?). Wir beraten Sie gern!

Technische Eigenschaften

Rohrdurchmesser	1 - 25 mm
Medien	Gas, Flüssigkeiten, Dampf
Genauigkeit	besser als 1% / 0,5% nach Kalibrierung (optional)
Montage	Einschweiß-, Einflansch- oder Einschraubmessstrecke
Messbereich	bis > 1:30
Druckbereich	0 - PN 160
Temperaturbereich	-200 bis +1240°C
Materialien	• St 35.8 (nur Stutzen) • 1.4571 (Standard) • 1.4828 (hohe Temperaturen) • 1.4539, Hastelloy C4, Haynes Alloy (oxidierende Medien) • 15 Mo 3, 10 CrMo 9 10, 13 CrMo 44, X20 CrNoV 12 1, P91 (Kesselstähle) • weitere Materialien auf Anfrage
Optionen	• integrierte Druck- und Temperaturaufnahme • Wetterschutzkasten für rauen Außeneinsatz • Luftspüleinrichtung LSP für stark staubhaltige Medien (bis 200 g/m³) • Kompensations- und Wärmemengenrechner flowcom • Kalibrierung am Werksprüfstand / an externen Prüfständen (z.B. PtB) (bis Nennweite DN400), größere Nennweiten möglich auf Anfrage
Zulassungen	Eex PED 97/23/EC bei < DN25
Materialzeugnisse	3.1 nach EN10204 3.2 nach EN10204 2.2 nach EN10204

Anschlussmöglichkeiten Transmitter

Zollinformationen

Zolltarif-Nr.	9026 8080
Ursprungsland	Deutschland

Modelle

Modelle	Art.-Nr.
Industrie-Staudrucksonde EMDF 8	EMDF-8

Lieferumfang

Industrie-Staudrucksonde EMDF 8

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
