Unsere vormontierten Messkreuze und Strömungsgleichrichter im Rohr dienen der präzisen Messung von Luftgeschwindigkeit und Volumenstrom in Luftkanälen. Über integrierte DEBIMO Strömungsmesslanzen können nach dem Staudruck-Prinzip Strömungen gemessen werden. Über integrierte Strömungsgleichrichter können turbulente Luftströmungen gleichgerichtet werden (nicht verfügbar bei Rohren aus Kunststoff PPS grau). Wir bieten reine Messkreuze im Rohr, Gleichrichter im Rohr und die Kombination aus beidem. Die Rohre werden fix und fertig und auf Wunsch auch inklusive fertig montierter, parametrierter und verschlauchter Auswerteeinheit geliefert. Das spart nicht nur wertvolle Montagezeit vor Ort, sondern liefert hochgenaue Messwerte für Strömung und Volumenstrom. Eine Systemübersicht unserer vorkonfektionierten Messkreuze und Strömungsgleichrichter im Rohr finden Sie am Ende der Seite.

Die Messkreuze im Rohr in Kunststoff PPs grau werden inklusive zweier Gegenflansche geliefert. Sie sind in Aussen-Durchmessern zwischen 63 und 900 mm (Innendurchmesser 59 und 870 mm) erhältlich (Zwischen- und Übergrößen bitte anfragen). Standardmäßig werden rechtwinklig zueinander zwei DEBIMO-Strömungsmesslanzen verbaut, die die Strömung über den gesamten Querschnitt statt nur punktuell messen, aber auch eine andere Anzahl an Lanzen ist kein Problem. Die Messrohre aus Kunststoff PPs grau sind korrosionsfrei, schwer entflammbar und Chemikalienbeständigkeit bei speziellen Gasen. Da sie elektrisch nicht leitend sind, ist keine Erdung notwendig. Ebenso entsteht metallischer Abrieb. Sie wünschen ein Angebot oder haben Fragen? Scheuen Sie sich nicht, uns zu kontaktieren!

Die Verantwortung für die explosionsschutzgerechte Auslegung des Gesamtsystems liegt beim Anwender.

Vorteile

zur Messung von Luftgeschwindigkeit und Volumenstrom
• Strömungslanzen fertig eingebaut im Rohr in Kunststoff PPs grau
• mit zwei 2 Gegenflanschen
• auch in Zwischengrößen erhältlich
• korrosionsfrei, schwer entflammbar
• Chemikalienbeständigkeit bei speziellen Gasen
• kein metallischer Abrieb
• elektrisch nicht leitend, keine Erdung notwendig
• optional mit Auswerteeinheit
• spart wertvolle Montagezeit vor Ort

Standardabmessungen

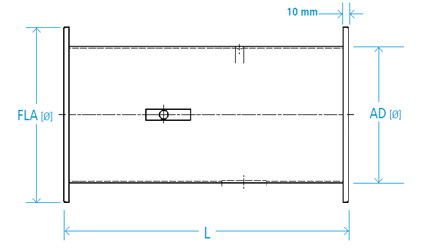

Abbildung	Aussendurchm. [mm]	Länge [mm]
	Ø 63 Ø 75 Ø 90 Ø 110 Ø 125 Ø 140 Ø 160 Ø 180 Ø 200 Ø 225 Ø 250 Ø 280 Ø 315 Ø 355 Ø 400 Ø 450 Ø 500 Ø 560 Ø 630 Ø 710 Ø 800 Ø 900	nach Kundenwunsch	Auswahl Standardgrößen (auch Zwischengrößen erhältlich - bitte anfragen!)

Optionen, Anfrageinformationen

• Durchmesser in mm
• Länge in mm
• Anzahl DEBIMO Strömungsmesslanzen (Standard 2)

Besondere Features

Feature	Abbildung
Flexible Anzahl an Messlanzen Standardmässig verbauen wir pro Rohrstück 2 unserer DEBIMO Strömungsmesslanzen. 2 Lanzen pro Rohrstück sind i.d.R ausreichend, um ein exaktes und gut reprozierbares Strömungsmesssignal zu bekommen. Auf Wunsch verbauen wir auch 4 oder 6 Messlanzen pro Rohrstück. Dies macht vor allem bei größeren Rohrdurchmessern Sinn, denn so wird der gesamte Rohrquerschnitt erfasst.

Materialien und Oberflächenbeschaffenheit

Material	Abbildung
Kunststoff [PP] Unsere Kunststoff Rohrstücke mit Messkreuz sind für korrosive Abluft geeignet. Einsatzbereiche sind die chemische, pharmazeutische sowie die Lebensmittelindustrie. Nur mit Flachflansch (s. Abb.) verfügbar. Nicht kompatibel zu JACOB Rohrsystem.

Technische Eigenschaften

Zollinformationen

Modelle

Typ	Beschreibung	Bezeichnung	Abbildung

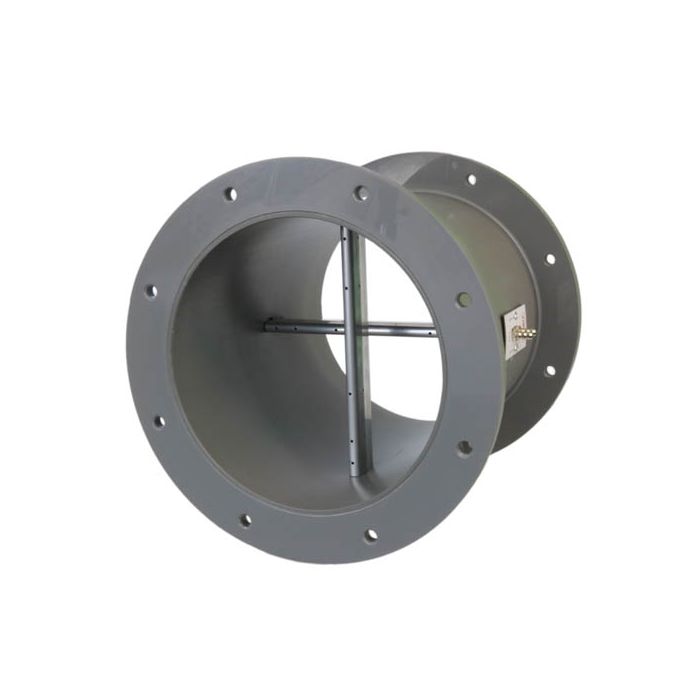

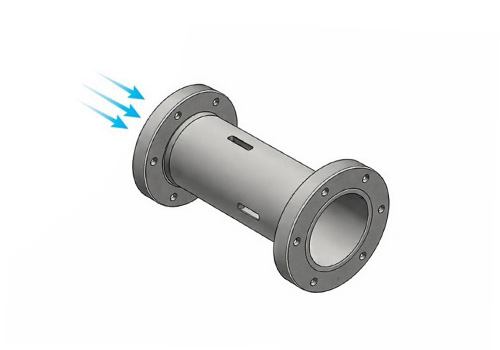

395	Messkreuz im Rohrstück aus Kunststoff mit Flachflanschen	EMK-PC

Lieferumfang

• Messkreuz im Rohrstück aus Kunststoff mit Flachflanschen EMK-PC
• Anzahl Debimo Strömungslanzen nach Kundenwunsch (Standard: 2 Stück)
• auf Wunsch mit fertig montierter, parametrierter und verschlauchter Auswerteeinheit
• mit zwei Gegenflanschen
• alles fertig montiert

DEBIMO-Messlanzen für Luftströmungsmessung

Bei der Luftströmungsmessung mit DEBIMO Messlanzen aus Aluminium erfolgt die Messung über das Staudruckprinzip. Entlang der Messlanze befinden sich Öffnungen gegen und senkrecht zur Strömung. Zwischen diesen entsteht bei Luftströmung ein Differenzdruck, aus dem sich mit Hilfe eines Differenzdruckmessgerätes mit Strömungsfunktion die Luftgeschwindigkeit und nach entsprechender Parametrierung der Volumenstrom berechnen läßt. Im Gegensatz zu einem Staurohr wird der Druckdifferenz anhand von mehreren Öffnungen entlang des gesamten Querschnittes gemessen, die nach der sogenannten LOG-TCHEBYCHEV Methode verteilt sind. Dies sorgt für eine wesentlich präzisere Messung gegenüber Methoden, die nur einen Messpunkt aufweisen. Bei uns bekommen Sie die DEBIMO Messlanzen fertig verbaut im gewünschten Rohrsystem. In der Regel verbauen wir zwei Lanzen rechtwinkelig zueinender. Bei schwierigen Messbedingungen können aber auch mehr Lanzen verbaut werden. Sprechen Sie uns an!

Systemübersicht: DEBIMO fertig eingebaut in Ihrem Rohrsystem

Unsere DEBIMO Strömungsmesslanzen sind fix und fertig eingebaut im Wickelfalzrohr, sowie im Rohrsystem kompatibel zu JACOB und mit verschiedensten Optionen und Extras verfügbar. Dies spart auch wertvolle Montagezeit vor Ort! Auf Wunsch können die Strömungsmesslanzen auch in eckigen Kanalstücken verbaut werden. Sprechen Sie uns an! Nachfolgend unsere Info-Seiten zu diesem Thema:
Messkreuze im Wickelfalzrohr | EMK-WF
Messkreuze im Wickelfalzrohr mit Gleichrichter | EMK-GL-WF
Strömungsgleichrichter im Wickelfalzrohr | EMGL-WF
Messkreuze im Rohr kompatibel zu JACOB | EMK-JC
Messkreuze im Rohr mit Gleichrichter kompatibel zu JACOB | EMK-GL-JC
Strömungsgleichrichter im Rohr kompatibel zu JACOB | EMGL-JC
