Artikelbeschreibung

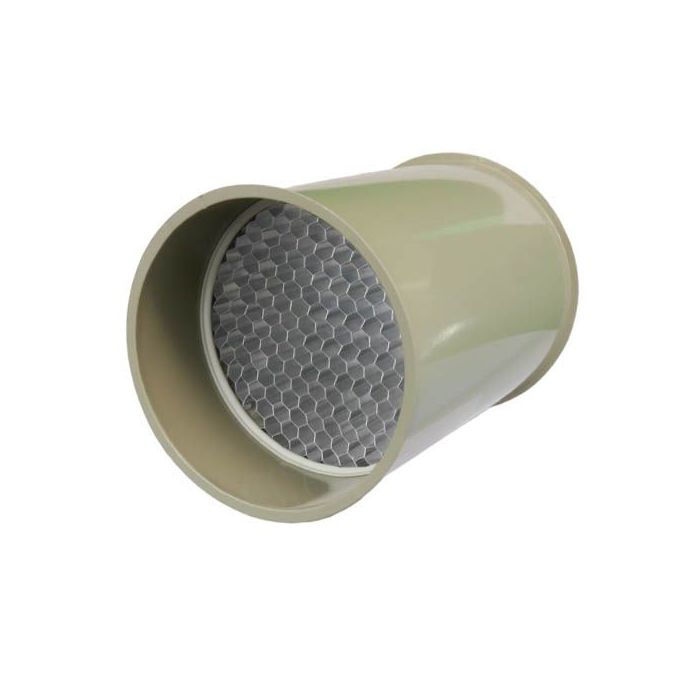

Rohrstück kompatibel zu JACOB mit Gleichrichter | EMGL-JC

Unsere vormontierten Messkreuze und Strömungsgleichrichter im Rohr dienen der präzisen Messung von Luftgeschwindigkeit und Volumenstrom in Luftkanälen. Über integrierte DEBIMO Strömungsmesslanzen können nach dem Staudruck-Prinzip Strömungen gemessen werden. Über integrierte Strömungsgleichrichter können turbulente Luftströmungen gleichgerichtet werden. Wir bieten reine Messkreuze im Rohr, Gleichrichter im Rohr und die Kombination aus beidem. Die Rohre werden fix und fertig und auf Wunsch auch inklusive fertig montierter, parametrierter und verschlauchter Auswerteeinheit geliefert. Das spart nicht nur wertvolle Montagezeit vor Ort, sondern liefert hochgenaue Messwerte für Strömung und Volumenstrom. Eine Systemübersicht unserer vorkonfektionierten Messkreuze und Strömungsgleichrichter im Rohr finden Sie am Ende der Seite.

Die Strömungsgleichrichter im Rohr kompatibel zum JACOB-Rohrsystem Typ EMGL-JC werden inklusive Strömungsgleichrichter geliefert. Sie sind in allen Durchmessern zwischen 100 und 630 mm erhältlich (Zwischen- und Übergrößen bitte anfragen). Die Rohre können in unterschiedlichen Wandstärken (1 mm / 1,5 mm / 2 mm...) und unterschiedlichen Materialien (Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt, Kunststoff in PPs grau) geliefert werden. Sie wünschen ein Angebot oder haben Fragen? Scheuen Sie sich nicht, uns zu kontaktieren!

Vorteile

zur Glättung des Luftströmungsprofil in Rohrleitungen wie z.B. Lüftungskanälen
ideal zum Gleichrichten des Luftströmunsprofils vor Strömungsmesseinrichtungen
sorgt für ein gutes, reproduzierbares Strömungsmesssignal
Ausführung in Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt, (auch Kunststoff PPs grau) und verschiedenen Wandstärken
fertig verbaut im Rohr kompatibel zu JACOB
in allen Durchmessern erhältlich

Glättung turbulenter Luftströmungen über einen Luftströmungsgleichrichter

Luftströmungsgleichrichter eignen sich hervorragend zum Gleichrichten von Luftströmungsprofilen, vor allem bei turbulenten Strömungen. Vor Strömungsmesseinrichtungen sollte man einen Gleichrichter verbauen, um ein sauberes und reproduzierbares Messsignal zu gewährleisten. Dank des Strömungsgleichrichters benötigen sie lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet.

Standardabmessungen

Abbildung	Durchm. [mm]	Länge [mm]
	Ø 100 Ø 120 Ø 150 Ø 200 Ø 250 Ø 315 Ø 400 Ø 450 Ø 500 Ø 560 Ø 630	240 240 240 240 240 240 240 240 240 240 240	Auswahl Standardgrößen (alle Zwischengrößen erhältlich - bitte anfragen!)

Optionen, Anfrageinformationen

Durchmesser in mm (in allen Durchmessern zwischen 100 und 630 mm erhältlich)
Länge in mm (Standardlängen je Durchmesser siehe Tabelle Standardabmessungen
Wandstärke Rohr in mm (1 mm / 1,5 mm / 2 mm...)
Material: Pulverbeschichtet RAL 7032 (Standard) oder andere RAL-Töne, Edelstahl, Stahl verzinkt, Kunststoff in PPs grau

Materialien und Oberflächenbeschaffenheit

Material	Abbildung
Normstahl, verzinkt Die Rohrstücke mit verzinkter Oberfläche eignen sich besonders gut für den Außeneinsatz, da sie im hohen Maße korrosionsbeständig sind.
Normstahl, pulverbeschichtet Die Rohrstücke mit Pulverbeschichtung eignen sich für den Inneneinsatz. Standardmäßig und ohne Aufpreis, bieten wir den Farbton RAL 7032 (wie in der Abbildung) an. Andere RAL Farbtöne sind ebenfalls erhältlich.
Edelstahl Unsere Edelstahlrohrstücke sind korrosionsbeständig und sehr widerstandsfähig.
Kunststoff [PP] Unsere Kunststoff Rohrstücke mit Messkreuz sind für korrosive Abluft geeignet. Einsatzbereiche sind die chemische, pharmazeutische sowie die Lebensmittelindustrie. Nur mit Flachflansch (s. Abb.) verfügbar. Nicht kompatibel zu JACOB Rohrsystem. Die Standardabmessungen weichen von der Tabelle (oben) ab.

Technische Eigenschaften

Medium	Luft und neutrale Gase
Material (Rohr)	Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt oder Kunststoff (PPs grau) nach Kundenwunsch
Wandstärke Rohr	1 mm, 1,5 mm, 2 mm oder andere nach Kundenwunsch
Max. Temperatur	+80°C
Abmessungen / Ausführungen	in allen Durchmessern zwischen 100 und 630 mm erhältlich

Zollinformationen

Zolltarif-Nr.	9026 9000
Ursprungsland	Deutschland

Modelle

Typ	Beschreibung	Bezeichnung	Abbildung

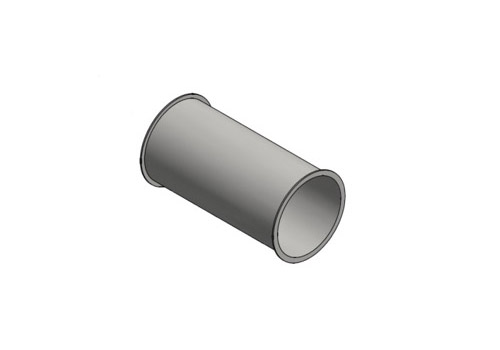

330	Rohrstück kompatibel zu JACOB mit Gleichrichter	EMGL-JC

Lieferumfang

Rohrstück kompatibel zu JACOB EMGL-JC
mit integriertem Strömungsgleichrichter
Material und ggf. Beschichtung modellabhängig
nur gebörtelt (ohne Flansch)
alles fertig montiert

DEBIMO-Messlanzen für Luftströmungsmessung

Bei der Luftströmungsmessung mit DEBIMO Messlanzen aus Aluminium erfolgt die Messung über das Staudruckprinzip. Entlang der Messlanze befinden sich Öffnungen gegen und senkrecht zur Strömung. Zwischen diesen entsteht bei Luftströmung ein Differenzdruck, aus dem sich mit Hilfe eines Differenzdruckmessgerätes mit Strömungsfunktion die Luftgeschwindigkeit und nach entsprechender Parametrierung der Volumenstrom berechnen läßt. Im Gegensatz zu einem Staurohr wird der Druckdifferenz anhand von mehreren Öffnungen entlang des gesamten Querschnittes gemessen, die nach der sogenannten LOG-TCHEBYCHEV Methode verteilt sind. Dies sorgt für eine wesentlich präzisere Messung gegenüber Methoden, die nur einen Messpunkt aufweisen. Bei uns bekommen Sie die DEBIMO Messlanzen fertig verbaut im gewünschten Rohrsystem. In der Regel verbauen wir zwei Lanzen rechtwinkelig zueinender. Bei schwierigen Messbedingungen können aber auch mehr Lanzen verbaut werden. Sprechen Sie uns an!
