Unsere vormontierten Messkreuze und Strömungsgleichrichter im Rohr dienen der präzisen Messung von Luftgeschwindigkeit und Volumenstrom in Luftkanälen. Über integrierte DEBIMO Strömungsmesslanzen können nach dem Staudruck-Prinzip Strömungen gemessen werden. Über integrierte Strömungsgleichrichter können turbulente Luftströmungen gleichgerichtet werden. Wir bieten reine Messkreuze im Rohr, Gleichrichter im Rohr und die Kombination aus beidem. Die Rohre werden fix und fertig und auf Wunsch auch inklusive fertig montierter, parametrierter und verschlauchter Auswerteeinheit geliefert. Das spart nicht nur wertvolle Montagezeit vor Ort, sondern liefert hochgenaue Messwerte für Strömung und Volumenstrom. Eine Systemübersicht unserer vorkonfektionierten Messkreuze und Strömungsgleichrichter im Rohr finden Sie am Ende der Seite.

Die Messkreuze im Wickelfalzrohr Typ EMK-GL-WF-OLD werden inklusive integriertem Strömungsgleichrichter und ohne Lippendichtung geliefert. Sie sind in allen Durchmessern zwischen 100 und 1000 mm erhältlich (Zwischen- und Übergrößen bitte anfragen). Standardmäßig werden rechtwinklig zueinander zwei DEBIMO-Strömungsmesslanzen verbaut, die die Strömung über den gesamten Querschnitt statt nur punktuell messen, aber auch eine andere Anzahl an Lanzen ist kein Problem. Sie wünschen ein Angebot oder haben Fragen? Scheuen Sie sich nicht, uns zu kontaktieren!

Vorteile

• zur Messung von Luftgeschwindigkeit und Volumenstrom
• Strömungslanzen fertig eingebaut im Wickelfalzrohr
• inklusive Strömungsgleichrichter
• ohne Lippendichtung
• in allen Zwischengrößen erhältlich
• optional mit Auswerteeinheit
• spart wertvolle Montagezeit vor Ort

Standardabmessungen

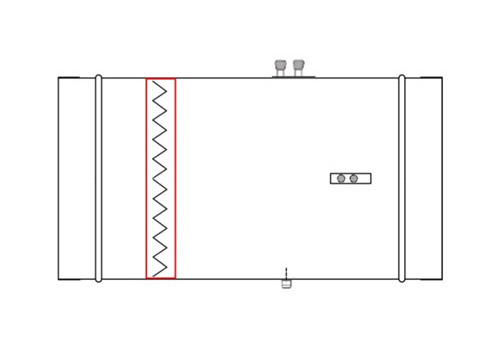

Abbildung	Durchm. [mm]	Länge [mm]
	Ø 100 Ø 125 Ø 160 Ø 200 Ø 250 Ø 315 Ø 400 Ø 500 Ø 630 Ø 710 Ø 800 Ø 900 Ø 1000	250 250 250 250 300 300 350 350 350 500 500 500 500	Auswahl Standardgrößen (alle Zwischengrößen erhältlich - bitte anfragen!)

Optionen, Anfrageinformationen

• Durchmesser in mm (in allen Durchmessern zwischen 100 und 1000 mm erhältlich)
• Länge in mm (Standardlängen je Durchmesser siehe Tabelle Standardabmessungen
• Anzahl DEBIMO Strömungsmesslanzen (Standard 2)

Besondere Features

Feature	Abbildung
Mit eingebautem Gleichrichter Der integrierte Wabengleichrichter sorgt für eine ideale Gleichrichtung / Glättung des Luftströmungsprofils. Das Messergebnis lässt sich, vor allem bei turbulenter Strömung, maßgeblich verbessern. Dank des Strömungsgleichrichters, muss die Vorlauf- und Rücklauf- Beruhigungsstrecke nicht zwangsläufig eingehalten werden.
Flexible Anzahl an Messlanzen Standardmässig verbauen wir pro Rohrstück 2 unserer DEBIMO Strömungsmesslanzen. 2 Lanzen pro Rohrstück sind i.d.R ausreichend, um ein exaktes und gut reprozierbares Strömungsmesssignal zu bekommen. Auf Wunsch verbauen wir auch 4 oder 6 Messlanzen pro Rohrstück. Dies macht vor allem bei größeren Rohrdurchmessern Sinn, denn so wird der gesamte Rohrquerschnitt erfasst.

Technische Eigenschaften

Zollinformationen

Modelle

Typ	Beschreibung	Bezeichnung	Abbildung

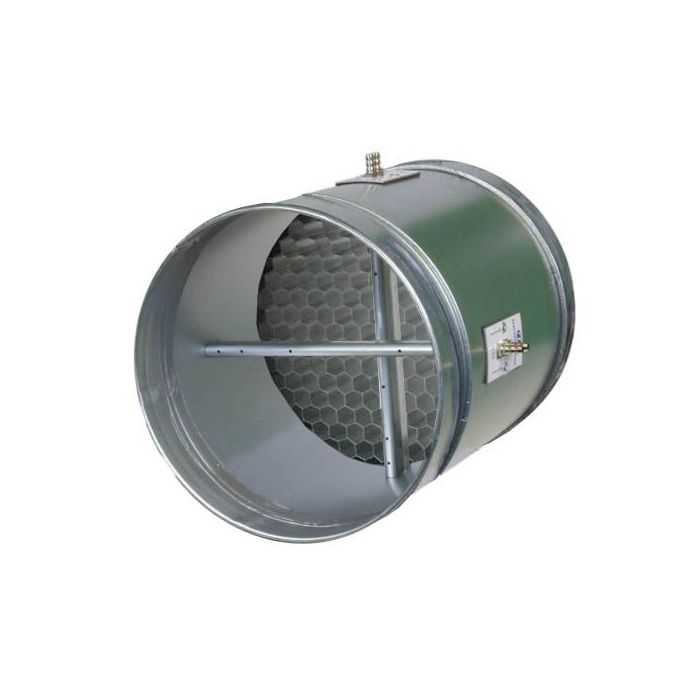

308	Messkreuz im Wickelfalzrohr ohne Lippendichtung, mit Gleichrichter	EMK-GL-WF-OLD

Lieferumfang

• Messkreuz im Wickelfalzrohr EMK-GL-WF-OLD
• mit integriertem Strömungsgleichrichter
• Anzahl Debimo Strömungslanzen nach Kundenwunsch (Standard: 2 Stück)
• ohne Lippendichtung
• auf Wunsch mit fertig montierter, parametrierter und verschlauchter Auswerteeinheit
• alles fertig montiert

DEBIMO-Messlanzen für Luftströmungsmessung

Bei der Luftströmungsmessung mit DEBIMO Messlanzen aus Aluminium erfolgt die Messung über das Staudruckprinzip. Entlang der Messlanze befinden sich Öffnungen gegen und senkrecht zur Strömung. Zwischen diesen entsteht bei Luftströmung ein Differenzdruck, aus dem sich mit Hilfe eines Differenzdruckmessgerätes mit Strömungsfunktion die Luftgeschwindigkeit und nach entsprechender Parametrierung der Volumenstrom berechnen läßt. Im Gegensatz zu einem Staurohr wird der Druckdifferenz anhand von mehreren Öffnungen entlang des gesamten Querschnittes gemessen, die nach der sogenannten LOG-TCHEBYCHEV Methode verteilt sind. Dies sorgt für eine wesentlich präzisere Messung gegenüber Methoden, die nur einen Messpunkt aufweisen. Bei uns bekommen Sie die DEBIMO Messlanzen fertig verbaut im gewünschten Rohrsystem. In der Regel verbauen wir zwei Lanzen rechtwinkelig zueinender. Bei schwierigen Messbedingungen können aber auch mehr Lanzen verbaut werden. Sprechen Sie uns an!

Glättung turbulenter Luftströmungen über einen Luftströmungsgleichrichter

Luftströmungsgleichrichter eignen sich hervorragend zum Gleichrichten von Luftströmungsprofilen, vor allem bei turbulenten Strömungen. Vor Strömungsmesseinrichtungen sollte man einen Gleichrichter verbauen, um ein sauberes und reproduzierbares Messsignal zu gewährleisten. Dank des Strömungsgleichrichters benötigen sie lediglich eine Beruhigungsstrecke (zwischen Gleichrichter und Messeinrichtung) von ca. 3 x D, damit sich das Strömungsprofil in der Rohrleitung wieder einigenmaßen glättet.

Systemübersicht: DEBIMO fertig eingebaut in Ihrem Rohrsystem

Unsere DEBIMO Strömungsmesslanzen sind fix und fertig eingebaut im Wickelfalzrohr, sowie im Rohrsystem kompatibel zu JACOB und mit verschiedensten Optionen und Extras verfügbar. Dies spart auch wertvolle Montagezeit vor Ort! Auf Wunsch können die Strömungsmesslanzen auch in eckigen Kanalstücken verbaut werden. Sprechen Sie uns an! Nachfolgend unsere Info-Seiten zu diesem Thema:
Messkreuze im Wickelfalzrohr | EMK-WF
Messkreuze im Wickelfalzrohr mit Gleichrichter | EMK-GL-WF
Strömungsgleichrichter im Wickelfalzrohr | EMGL-WF
Messkreuze im Rohr kompatibel zu JACOB | EMK-JC
Messkreuze im Rohr mit Gleichrichter kompatibel zu JACOB | EMK-GL-JC
Strömungsgleichrichter im Rohr kompatibel zu JACOB | EMGL-JC
