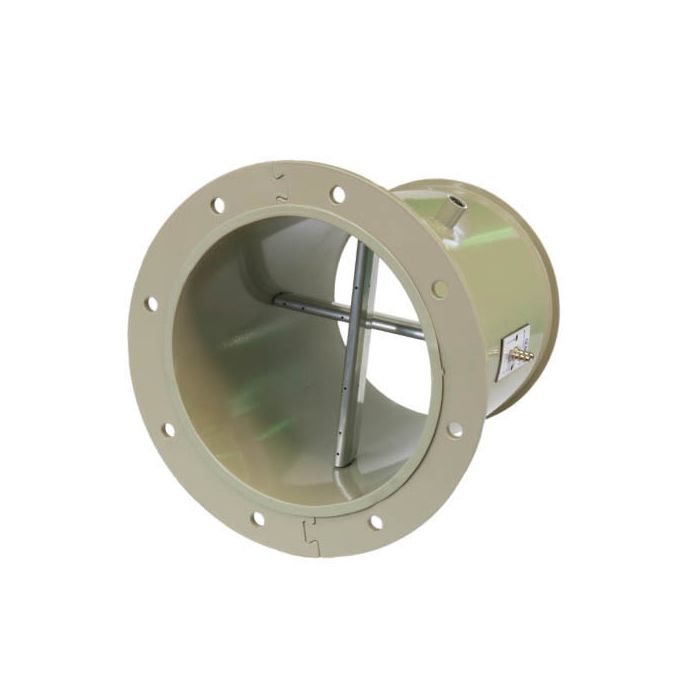

Messkreuz im Rohr kompatibel zu JACOB mit sonstigem Flansch mit Gewindemuffe | EMK-JC-SF-M

Messkreuz im Rohr kompatibel zu JACOB mit sonstigem Flansch mit Gewindemuffe | EMK-JC-SF-M

Unsere vormontierten Messkreuze und Strömungsgleichrichter im Rohr dienen der präzisen Messung von Luftgeschwindigkeit und Volumenstrom in Luftkanälen. Über integrierte DEBIMO Strömungsmesslanzen können nach dem Staudruck-Prinzip Strömungen gemessen werden. Über integrierte Strömungsgleichrichter können turbulente Luftströmungen gleichgerichtet werden. Wir bieten reine Messkreuze im Rohr, Gleichrichter im Rohr und die Kombination aus beidem. Die Rohre werden fix und fertig und auf Wunsch auch inklusive fertig montierter, parametrierter und verschlauchter Auswerteeinheit geliefert. Das spart nicht nur wertvolle Montagezeit vor Ort, sondern liefert hochgenaue Messwerte für Strömung und Volumenstrom. Eine Systemübersicht unserer vorkonfektionierten Messkreuze und Strömungsgleichrichter im Rohr finden Sie am Ende der Seite.

Die Messkreuze im Rohr kompatibel zum JACOB-Rohrsystem Typ EMK-JC-SF-M werden mit sonstigen Flanschen und mit einer Gewindemuffe geliefert, die z.B. die zusätzliche Aufnahme eines Temperaturfühlers ermöglicht. Sie sind in allen Durchmessern zwischen 100 und 630 mm erhältlich (Zwischen- und Übergrößen bitte anfragen). Standardmäßig werden rechtwinklig zueinander zwei DEBIMO-Strömungsmesslanzen verbaut, die die Strömung über den gesamten Querschnitt statt nur punktuell messen, aber auch eine andere Anzahl an Lanzen ist kein Problem. Die Rohre können in unterschiedlichen Wandstärken (1 mm / 1,5 mm / 2 mm...) und unterschiedlichen Materialien (Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt, Kunststoff in PPs grau) geliefert werden. Sie wünschen ein Angebot oder haben Fragen? Scheuen Sie sich nicht, uns zu kontaktieren!

Vorteile

• zur Messung von Luftgeschwindigkeit und Volumenstrom
• Strömungslanzen fertig eingebaut im Rohr kompatibel zu JACOB Rohrsystem
• Ausführung in Pulverbeschichtet RAL 7032, Pulverbeschichtet andere RAL-Töne, Edelstahl, Stahl verzinkt, (auch Kunststoff PPs grau) und verschiedenen Wandstärken
• mit sonstigem Flansch, mit Gewindemuffe
• in allen Zwischengrößen erhältlich
• optional mit Auswerteeinheit
• spart wertvolle Montagezeit vor Ort

Standardabmessungen

Abbildung	Durchm. [mm]	Länge [mm]
	Ø 100 Ø 120 Ø 150 Ø 200 Ø 250 Ø 315 Ø 400 Ø 450 Ø 500 Ø 560 Ø 630	240 240 240 240 240 240 240 240 240 240 240	Auswahl Standardgrößen (alle Zwischengrößen erhältlich - bitte anfragen!)

Optionen, Anfrageinformationen

• Durchmesser in mm (in allen Durchmessern zwischen 100 und 630 mm erhältlich)
• Länge in mm (Standardlängen je Durchmesser siehe Tabelle Standardabmessungen
• Anzahl DEBIMO Strömungsmesslanzen (Standard 2)
• Wandstärke Rohr in mm (1 mm / 1,5 mm / 2 mm...)
• Material: Pulverbeschichtet RAL 7032 (Standard) oder andere RAL-Töne, Edelstahl, Stahl verzinkt, Kunststoff in PPs grau

Besondere Features

Feature	Abbildung
Mit angeschweißter Gewindemuffe Die angeschweißte Gewindemuffe ermöglicht die einfache Montage z.B. eines Temperaturfühlers. Wir liefern die Gewindemuffe wahlweise mit 1/2“ oder 1/4“ Gewinde. Temperaturfühler und auch Strömungsmessgeräte mit Temperatureingang bieten wir Ihnen auch gerne mit an.
Flexible Anzahl an Messlanzen Standardmässig verbauen wir pro Rohrstück 2 unserer DEBIMO Strömungsmesslanzen. 2 Lanzen pro Rohrstück sind i.d.R ausreichend, um ein exaktes und gut reprozierbares Strömungsmesssignal zu bekommen. Auf Wunsch verbauen wir auch 4 oder 6 Messlanzen pro Rohrstück. Dies macht vor allem bei größeren Rohrdurchmessern Sinn, denn so wird der gesamte Rohrquerschnitt erfasst.

Materialien und Oberflächenbeschaffenheit

Material	Abbildung
Normstahl, verzinkt Die Rohrstücke mit verzinkter Oberfläche eignen sich besonders gut für den Außeneinsatz, da sie im hohen Maße korrosionsbeständig sind.
Normstahl, pulverbeschichtet Die Rohrstücke mit Pulverbeschichtung eignen sich für den Inneneinsatz. Standardmäßig und ohne Aufpreis, bieten wir den Farbton RAL 7032 (wie in der Abbildung) an. Andere RAL Farbtöne sind ebenfalls erhältlich.
Edelstahl Unsere Edelstahlrohrstücke sind korrosionsbeständig und sehr widerstandsfähig.
Kunststoff [PP] Unsere Kunststoff Rohrstücke mit Messkreuz sind für korrosive Abluft geeignet. Einsatzbereiche sind die chemische, pharmazeutische sowie die Lebensmittelindustrie. Nur mit Flachflansch (s. Abb.) verfügbar. Nicht kompatibel zu JACOB Rohrsystem. Die Standardabmessungen weichen von der Tabelle (oben) ab.

Technische Eigenschaften

Zollinformationen

Modelle

Typ	Beschreibung	Bezeichnung	Abbildung

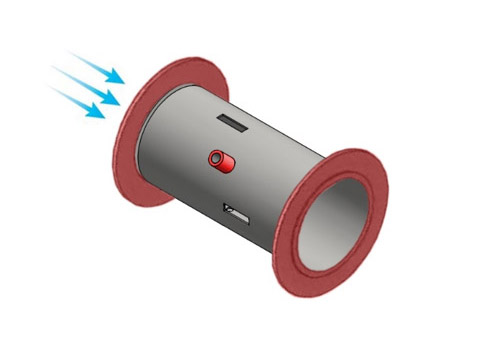

338	Messkreuz im Rohr kompatibel zu JACOB mit sonstigem Flansch mit Gewindemuffe	EMK-JC-SF-M

Lieferumfang

• Messkreuz im Rohr kompatibel zu JACOB EMK-JC-SF-M
• Material und ggf. Beschichtung modellabhängig
• Anzahl Debimo Strömungslanzen nach Kundenwunsch (Standard: 2 Stück)
• mit sonstigen Flanschen
• mit Gewindemuffe
• auf Wunsch mit fertig montierter, parametrierter und verschlauchter Auswerteeinheit
• alles fertig montiert

DEBIMO-Messlanzen für Luftströmungsmessung



Bei der Luftströmungsmessung mit DEBIMO Messlanzen aus Aluminium erfolgt die Messung über das Staudruckprinzip. Entlang der Messlanze befinden sich Öffnungen gegen und senkrecht zur Strömung. Zwischen diesen entsteht bei Luftströmung ein Differenzdruck, aus dem sich mit Hilfe eines Differenzdruckmessgerätes mit Strömungsfunktion die Luftgeschwindigkeit und nach entsprechender Parametrierung der Volumenstrom berechnen läßt. Im Gegensatz zu einem Staurohr wird der Druckdifferenz anhand von mehreren Öffnungen entlang des gesamten Querschnittes gemessen, die nach der sogenannten LOG-TCHEBYCHEV Methode verteilt sind. Dies sorgt für eine wesentlich präzisere Messung gegenüber Methoden, die nur einen Messpunkt aufweisen. Bei uns bekommen Sie die DEBIMO Messlanzen fertig verbaut im gewünschten Rohrsystem. In der Regel verbauen wir zwei Lanzen rechtwinkelig zueinender. Bei schwierigen Messbedingungen können aber auch mehr Lanzen verbaut werden. Sprechen Sie uns an!



Systemübersicht: DEBIMO fertig eingebaut in Ihrem Rohrsystem



Unsere DEBIMO Strömungsmesslanzen sind fix und fertig eingebaut im Wickelfalzrohr, sowie im Rohrsystem kompatibel zu JACOB und mit verschiedensten Optionen und Extras verfügbar. Dies spart auch wertvolle Montagezeit vor Ort! Auf Wunsch können die Strömungsmesslanzen auch in eckigen Kanalstücken verbaut werden. Sprechen Sie uns an! Nachfolgend unsere Info-Seiten zu diesem Thema:
