Artikelbeschreibung

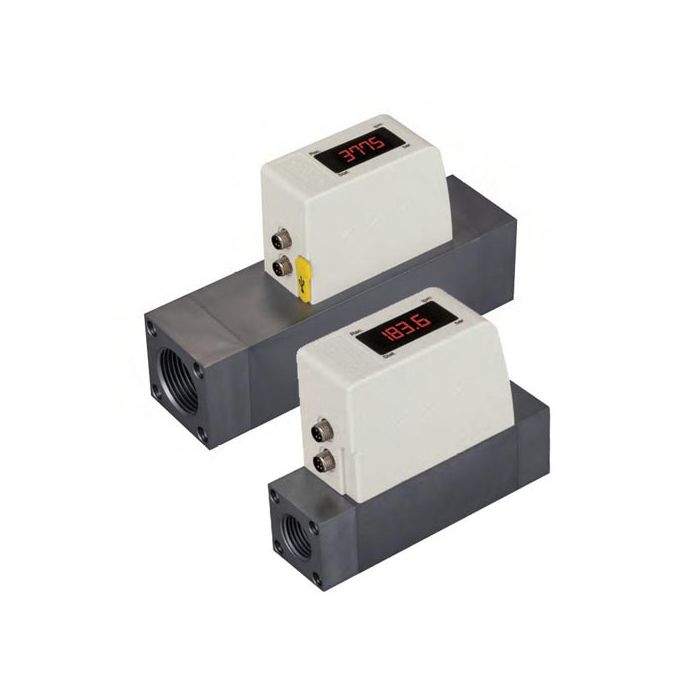

Thermischer Massendurchflussmesser für Gase | EMS 415/418

Der EMS 415 kommt immer dann zum Einsatz wenn eine kostengünstige und ökonomische Lösung gefragt ist. Der EMS 418 bietet als High-End Lösung ein Messgerät zum Erfassen von Durchfluss, Verbrauch und Druck bei hohen Anforderungen. Dank integriertem Datenlogger können die Messwerte im Gerät aufgezeichnet werden um diese anschließend auszuwerten und zu analysieren. Die Service App (EMS 415 und EMS 418) ermöglicht eine bequeme und einfache Parametrisierung des Sensors. Durch die kompakte Bauweise des EMS 415 / EMS 418 ist es möglich, alle Druckluftverbraucher direkt zu erfassen. Dank der integrierten Strömungsgleichrichtung muss beim Einbau keine gerade Einlaufstrecke beachtet werden, damit kann der Druckluftverbrauch einzelner Maschinen effektiv und günstig erfasst werden.

Vorteile

für die Ausgabe und Anzeige des Massendurchflusses, Gasdurchflusses
mit Ausgangssignal 4-20 mA, Puls, RS-485 (Modbus/RTU), M-Bus
erhältlich in DN8, DN15, DN20, DN25, DN32 Prozessanschluss G Innengewinde
Genauigkeit 1,5% (S 418) und 3% (S 415) vom Messwert
App zur kabellosen Einstellung und Konfiguration
Eco Version EMS 415, Pro Version EMS 418
EMS 418 ist standardmäßig mit integriertem Datenlogger
optional mit Druckmessung für EMS 418

Gastabelle

Kürzel	Gasart
A	Luft
B	CO2
C	O2 (Öl-und fettfrei gereinigt)
D	N2
E	N2O
F	Ar
G	Erdgas (genaues Gasgemisch erforderlich)
H	H2 (Echtgasabgleich)
I	Andere Gase (auf Anfrage)
J	He (Echtgasabgleich)
K	C3H8
Z	Kein zweites Gas

Sensoren kalibriert in Luft. Kalibrierung für andere Gase auf Anfrage. Sprechen Sie uns an.

Technische Eigenschaften

Messbereich [sl/min] DN8	Standardbereich (S) 250, Reduzierter Bereich (L) 50
Messbereich [sl/min] DN15	Standardbereich (S) 1000, Reduzierter Bereich (L) 200
Messbereich [sl/min] DN20	Standardbereich (S) 2000, Reduzierter Bereich (L) 400
Messbereich [sl/min] DN25	Standardbereich (S) 3500, Reduzierter Bereich (L) 700
Messbereich [sl/min] DN32	Standardbereich (S) 6000, Reduzierter Bereich (L) 1200
Genauigkeit	EM S 415: 3% vom Messwert; EM S 418: 1.5% vom Messwert
Druckbereich	0 ... 1,0 MPa
Stromversorgung	18 ... 30 VDC / 120 mA
Medium	EM S 415: Luft, N2; EM S 418: Nicht korrosive Gase, bis zu 2 Kalibrierkurven
Arbeitstemperatur	0° ... 50°C
Lagertemperatur	-30° ... +70°C
Ansprechzeit	EM S 415: T90 = 1 sec; EM S 418: T90 = 0,1 sec
Ausgangssignal (nur eine Option)	- 4 ... 20 mA und Puls, isoliert - RS-485 (Modbus/RTU)
Konfiguration	EM S 415: Kabellos mit Service-App; EM S 418: Kabellos mit Service-App oder mit USB zur Datenübertragung
Material	Prozessanschluss: Aluminiumlegierung, Gehäuse: PC + ABS
Schutzart	IP 54
Elektrische Anschlüsse	2 x M8, 4-polig
Prozessanschlüsse	G Innengewinde: (ISO 228-1) DN8, DN15, DN20, DN25, DN32
Zertifikate	CE, RoHS
Datenlogger (nur EM S 418)	Speicher: 10.000.000 Werte Kanäle: bis zu 3 Kanäle Sample-Rate: 1 s ... 1 h
Druckmessung (Option, nur für nur EM S 418)	Messbereich: 0 ... 1,0 MPa Genauigkeit: 1% F.S.

Modelle, Eigenschaften

Modelle	Eigenschaften	Art.-Nr.
EMS415	Durchfluss- und Verbrauchssensor	136-EMS695 415, siehe auch Bestellschlüssel im Datenblatt
EMS418	Durchfluss- und Verbrauchssensor (Pro Version)	136-EMS695 418, siehe auch Bestellschlüssel im Datenblatt

Abmessungen

Abmessung	DN8/DN15	DN20/DN25	DN32
A	35,0 mm	48,0 mm	60,0 mm
B	48,0 mm	61,0 mm	118,0 mm
C	120,4 mm	178,0 mm	222,0 mm
D	35,0 mm	48,0 mm	60,0 mm
E	93,0 mm	106,0 mm	73,0 mm

Lieferumfang

Thermischer Massendurchflussmesser für Gase - EMS 415/418

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
