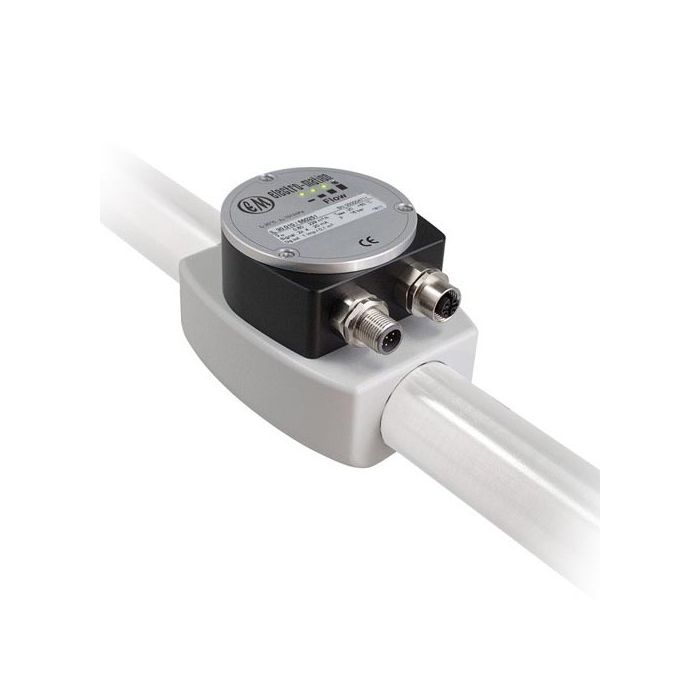

Volumenstromsensor | EM-Inline

Der thermische EM-Inline-Volumenstromsensor ist die robuste Lösung für anspruchsvolle Industrieeinsätze. Er kann für unterschiedliche Anwendungen wie Druckluftüberwachungen, Gasüberwachung bei Prozess-Brennern, Verbrauchserfassung von Gasen und vieles mehr eingesetzt werden. Der Sensor erfasst neben dem Volumenstrom auch Medientemperaturen von -20 °C bis +60 °C. Der EM-Inline-Volumenstromsensor verfügt über vier integrierte Duo-LEDs als quasi-analoge Anzeige der Strömung sowie zur Darstellung des Betriebszustands des Sensors. Die Messwerte für Volumenstrom und Temperatur werden parallel über zwei Signalausgänge zur Verfügung gestellt. Über einen zweiten Steckverbinder können diverse als Zubehör erhältliche Module zur Anzeige oder Weitergabe der Daten angeschlossen werden. Der Sensor arbeitet ohne bewegliche Teile und aufgrund des Messprinzips gibt es keinerlei Drift- oder Alterungserscheinungen. Somit reduziert sich der Wartungsaufwand.



Vorteile

  • für die Ausgabe von Normvolumenstrom und Temperatur
  • mit zwei Ausgangssignalen 4-20 mA
  • optionales Anzeigegerät
  • höchste Messgenauigkeit durch Multi-Point-Measurement
  • direkte Messung von Normvolumenstrom und Temperatur
  • geringer Druckverlust
  • modular erweiterbar
  • einfacher Einbau



Multi-Point-Measurement – Funktionsprinzip

Das bewährte und bekannte Messverfahren der thermischen Anemometer wurde in den neuen EM-Inline-Volumenstromsensor gleich vierfach integriert. Durch die vier parallel erzeugten Messwerte in Verbindung mit intelligenten Algorithmen zur Bewertung der Messergebnisse können selbst für unzureichende Ein- und Auslaufstrecken korrekte und verlässliche Strömungswerte ermittelt und ausgegeben werden. Die radiale Anordnung der vier Messpunkte verbessert die Erfassung bei nicht optimal ausgebildetem Strömungsprofil. Auf zwei parallel verlaufenden Sensorträgern sind vier hochgenaue und voneinander unabhängig arbeitende Strömungsfühler untergebracht. Das Temperatursensorelement zur Ermittlung der Mediumstemperatur sitzt auf einer separaten zentral angeordneten Sensorzunge. Jeder der Strömungsfühler wird mittels elektrischer Beheizung auf eine feste Übertemperatur zur Umgebung gebracht. Die benötigte Leistung zur Aufrechterhaltung der Übertemperatur ist ein Maß für die Strömungsgeschwindigkeit des Mediums, die der Sensor als „Normvolumenstrom“ ausgibt (lineares Strom- / Impulssignal). Dies ist ein großer Vorteil des Messprinzips: Eine zusätzliche Messung von Druck oder Temperatur des Mediums und damit einhergehende Berechnungen sind nicht erforderlich.



Technische Eigenschaften

Medium saubere Druckluft, Stickstoff, andere Gase auf Anfrage; nicht kondensierend (bis 95 % rF)
Betriebstemperatur -20 … +60 °C
Messgenauigkeit Flow ± (3 % vom MW + 0,3 % vom MB)
Messgenauigkeit Temp. ≤ ±2 °C (bei Volumenstrom >2 % v. E.)
Ausgang 1 (OUT 1) 4 bis 20 mA Volumenstrom
Ausgang 2 (OUT 2) 4 bis 20 mA Temperatur
Impulsausgang Anschluss eines Verbrauchszählers
Druckfestigkeit 16 bar



Zollinformationen

Zolltarif-Nr. 9026 8020
Ursprungsland Deutschland



Modelle, Durchmesser, Messbereich

Modelle Durchmesser, Messbereich Art.-Nr.
EM-Inline IL 30.005 DN 15, 76,3 Norm m³/h 088-550250
EM-Inline IL 30.010 MPM DN 25, 229 Norm m³/h 088-550251
EM-Inline IL 30.015 MPM DN 40, 417 Norm m³/h 088-550252
EM-Inline IL 30.020 MPM DN 50, 712 Norm m³/h 088-550253



Lieferumfang

  • Volumenstromsensor EM-Inline



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
