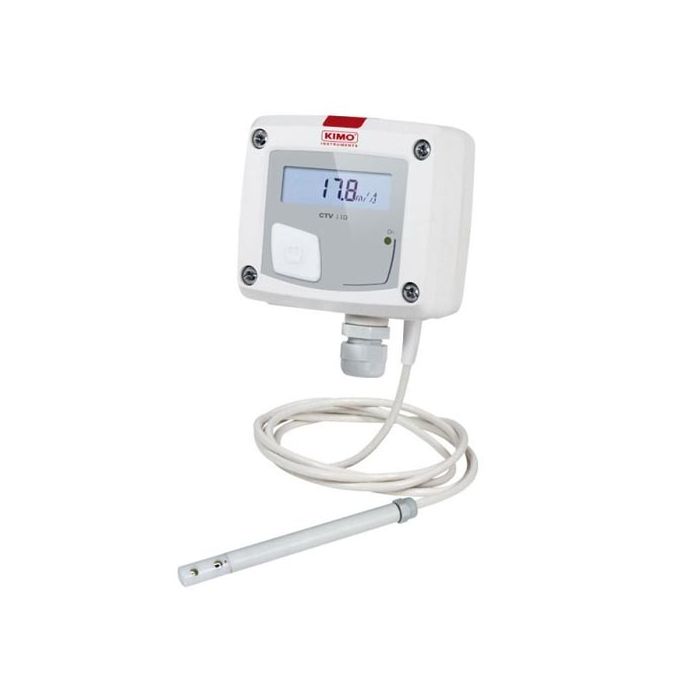

KIMO Messumformer für Luftgeschwindigkeit, Temperatur | CTV 110

Der thermische Strömungssensor von KIMO-Instruments ist eine kostengünstige Alternative. Der Sensor ist durch sein thermisches Hitzdrahtprinzip sehr genau und misst neben Luftgeschwindigkeit auch die Temperatur. Er eignet sich hervorragend für Anwendungen in der Klima- und Lüftungstechnik.

Vorteile

für die Anzeige und Ausgabe der Strömungsgeschwindigkeit
für die Anzeige der Temperatur
Messbereich von 0 bis 30 m/s und 0 bis +50 °C
0-10 V oder 4-20 mA Ausgang, aktiv, Spgs.vers. 24 Vac/Vdc (3-4 Leiter)
ABS V0 Gehäuse, IP65, mit oder ohne Display
abwechselnde Anzeige von Luftgeschwindigkeit und Temperatur
schnelle und leichte Montage durch clevere Montageplatte

Technische Eigenschaften

Messbereich Temperatur	von 0 bis 50 °C (der Ausgang kann wie folgt konfiguriert werden : von -20 bis +80 °C, von -50 bis +50 °C und von 0 bis +100 °C)
Genauigkeit Temperatur	±0.3% v. Messwert ±0.25 °C
Einheiten Temperatur	°C, °F
Reaktionszeit Temperatur	1/e (63%) 5 s
Sensor Temperatur	Pt100 1/3 DIN
Auflösung Temperatur	0.1 °C
Einstellbare Ausgänge Luftgeschwindigkeit	von 0 bis 5m/s, von 0 bis 10 m/s, von 0 bis 15 m/s, von 0 bis 20 m/s und von 0 bis 30 m/s
Genauigkeit Luftgeschwindigkeit	von 0 bis 3 m/s : ±3% v. Messwert ±0.05 m/s von 3 bis 30 m/s : ±3% v. Messwert ±0.2 m/s
Messeinheiten Luftgeschwindigkeit	m/s und fpm
Reaktionszeit Luftgeschwindigkeit	1/e (63%) 2 s
Auflösung Luftgeschwindigkeit	von 0 bis 3 m/s : 0.01 m/s von 3 bis 30 m/s : 0.1 m/s
Medium	Luft und neutrale Gase
Ausgänge	- aktiver Sensor 0-10 V oder 4-20 mA (Vers. 24 Vac/Vdc ± 10%), 3-4 Leiter - max. Last : 500 Ohm (4-20 mA) - minim. Last : 1 K Ohm (0-10 V)
Verbrauch	40 mA (0-10 V) oder max. 80 mA (4-20 mA)
EMV	EN61326
Elektischer Anschluss	Klemmblock für Leitungen Ø0.05 bis 2.5 mm2
PC Schnittstelle	USB-Mini-Din Kabel (spezielles KIMO Kabel)
Betriebsemperatur	von 0 bis +50 °C
Lagertemperatur	von -10 bis +70 °C

Zollinformationen

Zolltarif-Nr.	9026 2038
Ursprungsland	Frankreich

Modelle, Eigenschaften

Modelle	Ausgang, Display, Sonde, Sondenkabellänge	Art.-Nr.
CTV 110-ANA150	4-20m A Ausgang, ohne Display, Kanalmontage, 150mm Fühlerlänge	056-23926
CTV 110-ANA300	4-20m A Ausgang, ohne Display, Kanalmontage, 300mm Fühlerlänge	056-23927
CTV 110-AND150	4-20m A Ausgang, ohne Display, 150mm abgesetzter Fühler, 2 m Kabel	056-23924
CTV 110-AND150-05M	4-20m A Ausgang, ohne Display, 150mm abgesetzter Fühler, 5 m Kabel	056-27108
CTV 110-AND150-10M	4-20m A Ausgang, ohne Display, 150mm abgesetzter Fühler, 10 m Kabel	056-27109
CTV 110-AND300	4-20m A Ausgang, ohne Display, 300mm abgesetzter Fühler, 2 m Kabel	056-23925
CTV 110-AND300-05M	4-20m A Ausgang, ohne Display, 300mm abgesetzter Fühler, 5 m Kabel	056-27110
CTV 110-AND300-10M	4-20m A Ausgang, ohne Display, 300mm abgesetzter Fühler, 10 m Kabel	056-27111
CTV 110-AOA150	4-20m A Ausgang, mit Display, Kanalmontage, 150mm Fühlerlänge	056-23922
CTV 110-AOA300	4-20m A Ausgang, mit Display, Kanalmontage, 300mm Fühlerlänge	056-23923
CTV 110-AOD150	4-20m A Ausgang, mit Display, 150mm abgesetzter Fühler, 2 m Kabel	056-23920
CTV 110-AOD150-05M	4-20m A Ausgang, mit Display, 150mm abgesetzter Fühler, 5 m Kabel	056-27104
CTV 110-AOD150-10M	4-20m A Ausgang, mit Display, 150mm abgesetzter Fühler, 10 m Kabel	056-27105
CTV 110-AOD300	4-20m A Ausgang, mit Display, 300mm abgesetzter Fühler, 2 m Kabel	056-23921
CTV 110-AOD300-05M	4-20m A Ausgang, mit Display, 300mm abgesetzter Fühler, 5 m Kabel	056-27106
CTV 110-AOD300-10M	4-20m A Ausgang, mit Display, 300mm abgesetzter Fühler, 10 m Kabel	056-27107
CTV 110-VNA150	0-10 V Ausgang, ohne Display, Kanalmontage, 150mm Fühlerlänge	056-23934
CTV 110-VNA300	0-10 V Ausgang, ohne Display, Kanalmontage, 300mm Fühlerlänge	056-23935
CTV 110-VND150	0-10 V Ausgang, ohne Display, 150mm abgesetzter Fühler, 2 m Kabel	056-23932
CTV 110-VND150-05M	0-10 V Ausgang, ohne Display, 150mm abgesetzter Fühler, 5 m Kabel	056-27116
CTV 110-VND150-10M	0-10 V Ausgang, ohne Display, 150mm abgesetzter Fühler, 10 m Kabel	056-27117
CTV 110-VND300	0-10 V Ausgang, ohne Display, 300mm abgesetzter Fühler, 2 m Kabel	056-23933
CTV 110-VND300-05M	0-10 V Ausgang, ohne Display, 300mm abgesetzter Fühler, 5 m Kabel	056-27118
CTV 110-VND300-10M	0-10 V Ausgang, ohne Display, 300mm abgesetzter Fühler, 10 m Kabel	056-27119
CTV 110-VOA150	0-10 V Ausgang, mit Display, Kanalmontage, 150mm Fühlerlänge	056-23930
CTV 110-VOA300	0-10 V Ausgang, mit Display, Kanalmontage, 300mm Fühlerlänge	056-23931
CTV 110-VOD150	0-10 V Ausgang, mit Display, 150mm abgesetzter Fühler, 2 m Kabel	056-23928
CTV 110-VOD150-05M	0-10 V Ausgang, mit Display, 150mm abgesetzter Fühler, 5 m Kabel	056-27112
CTV 110-VOD150-10M	0-10 V Ausgang, mit Display, 150mm abgesetzter Fühler, 10 m Kabel	056-27113
CTV 110-VOD300	0-10 V Ausgang, mit Display, 300mm abgesetzter Fühler, 2 m Kabel	056-23929
CTV 110-VOD300-05M	0-10 V Ausgang, mit Display, 300mm abgesetzter Fühler, 5 m Kabel	056-27114
CTV 110-VOD300-10M	0-10 V Ausgang, mit Display, 300mm abgesetzter Fühler, 10 m Kabel	056-27115

Lieferumfang

KIMO Messumformer für Luftgeschwindigkeit, Temperatur CTV 110
Montageplatte
Schrauben und Dübel
Justierzertifikat

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
