Artikelbeschreibung

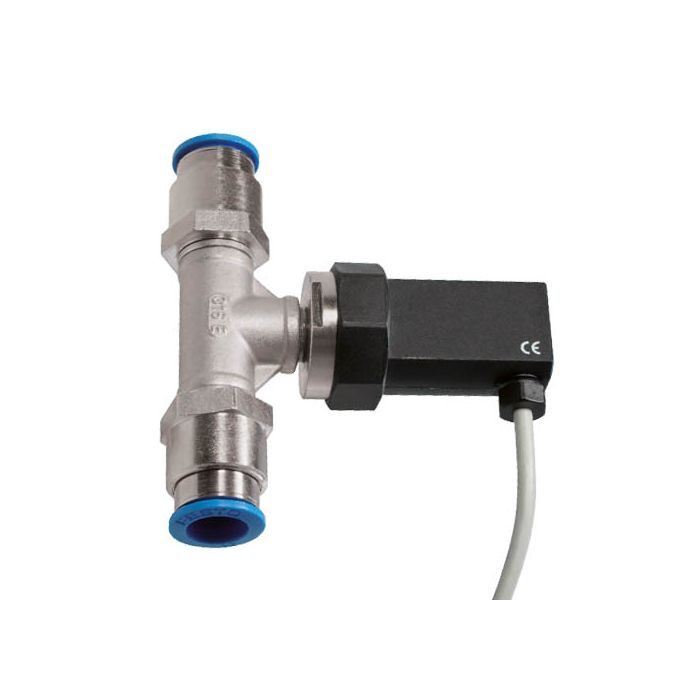

Volumenstromsensor | EM Mini Inline

Der thermische Volumenstromsensor EM Mini Inline ist die Lösung für anspruchsvolle Industrieeinsätze. Er kann für unterschiedliche Anwendungen wie Druckluftverbrauchsmessung an Endverbrauchern, Verbrauchserfassung von Gasen und vieles mehr eingesetzt werden. Durch die beiden Anschlussgrößen DN8 und DN12 können insbesondere kleine Volumenströme überwacht werden. Standardmäßig ist der Mini Inline druckfest bis 8 bar Überdruck. Der Einbau des Sensors ist denkbar einfach: Einschrauben des Sensors in die mitgelieferten Standardrohre oder Steckverschraubungen für Pneumatikschlauchanschlüsse und elektrisch anschließen – fertig. Gerne liefern wir Ihnen auch weiterführendes Zubehör, wie z.B. die passende Steck-Verschlauchung - fragen Sie uns! Der Sensor arbeitet aufgrund des thermischen Messprinzips ohne bewegliche Teile, es gibt also keinen mechanischen Verschleiß, Drift oder Alterungserscheinungen.

Vorteile

für die Ausgabe des Normvolumenstroms
zur Verbrauchs- und Durchflussmessung bei Gasen sowie für druckluftbetriebene Werkzeuge und Maschinen
Messung direkt am Verbraucher
einfacher Einbau mithilfe von Standardrohren oder Steckverschraubungen
Messbereiche von 0,2 … 20 Norm-l/min bis 3 … 500 Norm-l/min

Durchflussmengen von Gasen – eine wichtige Messgröße in Industrie-Prozessen

Maßnahmen zur Energieeinsparung und Qualitätssicherung im Produktionsverfahren sind wichtige Bestandteile in Industrieprozessen. Dabei spielt die präzise Messung von Volumenströmen und Durchflussmengen der Gase eine große Rolle. Die Anforderungen an den dafür vorgesehenen Strömungssensor sind hoch: Der Sensor soll in unterschiedlichen Gasen, bei Überdrücken und in weiten Temperaturbereichen präzise Messergebnisse liefern.

Technische Eigenschaften

Technologie / Bauform	Thermischer InLine-Volumenstromsensor
Messgrößen	Norm-Volumenstrom
Messbereiche	¼”: 0,2 … 20 Norm-l/min; 1 … 100 / 200 Norm-l/min ⅜“: 3 … 300 / 500 Norm-l/min
Messgenauigkeit	±(5 % vom MW + 0,4 % v. MB³), min. 0,1 l/min)
Ansprechzeit (t90)	Ca. 10 s
Medium	Saubere Luft oder Stickstoff; andere Gase auf Anfrage
Druckfestigkeit	8 bar (Überdruck)
Relative Luftfeuchtigkeit	≤ 95 % rF, nicht kondensierend
Betriebstemperatur	-20 … +60 °C
Installationsanschluss	2 Messstreckenrohre (100 mm lang, beidseitig R ¼ bzw. 150 mm lang, beidseitig R ⅜) oder 2 Steckverschraubungen für Pneumatikschlauchanschluss (12/16 mm, Einsatzbereich -10 … +60 °C)
Ausgangssignal	Analog 1 x 4 … 20 mA ( N) oder Digitalausgang (Modbus RTU [ N und TM; fix 9600 Bd] bzw. Modulschnittstelle) inkl. Analogausgang 4 … 20 mA [ N]
LED-Anzeige	Betriebs- und Sensorstatus
Versorgungsspannung UB	24 V DC ± 10 %
Stromaufnahme	Typ. 25 mA; max. 100 mA
Elektrischer Anschluss	Analog: Anschlusskabel, pigtail, 4 x 0,14 mm², 2 m lang Digital: Anschlusskabel, 0,2 m lang, M12-Steckverbinder 8-polig Material Kabel: PVC, Außen-Ø 3,8 mm
Leitungslänge	Max. 100 m
Schutzart	IP64 (Gehäuse)
Schutzklasse	III (SELV oder PELV)
Material	Gehäuse: PBT Aufnahme: Messing, vernickelt Rohrkorpus: Edelstahl

Zollinformationen

Zolltarif-Nr.	9026 8020
Ursprungsland	Deutschland

Modelle, Messbereiche und Eigenschaften

Modelle	Art.-Nr.
Volumenstromsensor EM Mini Inline	088-572900, siehe auch Bestellschlüssel im Datenblatt

Lieferumfang

Volumenstromsensor EM Mini Inline
Standardrohre oder Steckverschraubungen (je nach Kundenwunsch)

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
