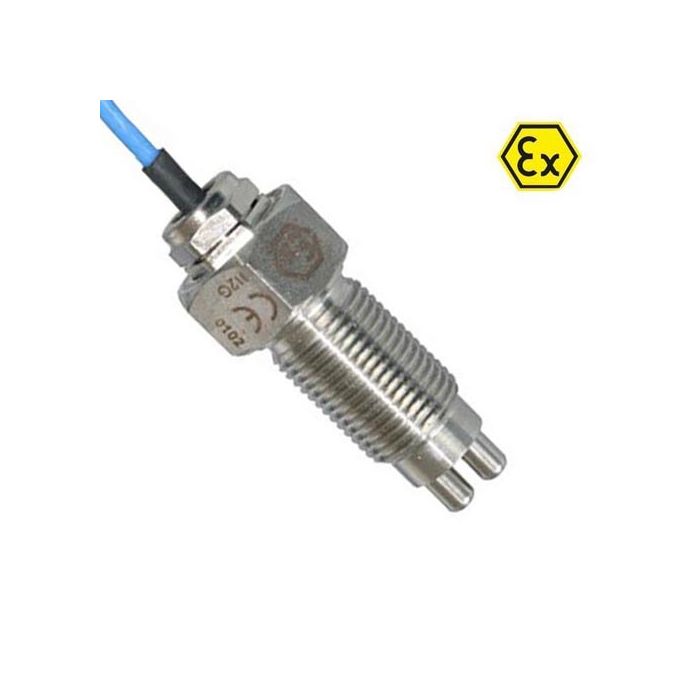

Explosionsgeschützter Strömungswächter | Serie FCS

Die Ex-Eintauchsensoren der Serie FCS überwachen zuverlässig und verschleissfrei die Strömung von gasförmigen Medien ab 2m/s. Das kalorimetrische Arbeitsprinzip der Sensoren basiert auf der Abkühlung eines beheizten Widerstandes im Sensorfühler durch ein vorbeiströmendes Medium. Die abtransportierte Wärmemenge ist dabei ein Maß für die Strömungsgeschwindigkeit. Die Strömungswächter sind in explosionsgefährdeten Bereichen zugelassen, je nach Typ, für Zone 1/21 oder Zone 0 / 20. Der Strömungsensor muss mit dem Auswertegerät Typ EM-FMX betrieben werden. Der Strömungs-Schaltpunkt ist ohne Anlernen über Quick Teach Funktion einstellbar.



Vorteile

  • für die Ausgabe von Strömungsgeschwindigkeit und Temperatur
  • je nach Typ für Zone 1/21 oder Zone 0 / 20
  • Zündschutzart Gas Ex ia IIC; Staub Ex ia IIIC
  • Auswertung über zusätzliches Auswertegerät mit Anzeige via LED-Kette
  • mit zwei Schaltrelais (über zusätzliches Auswertegerät)
  • kalorimetrische Funktionsweise
  • optional erweiterter Temperaturbereich für Medientemperaturen bis +120 °C
  • mit Festkabel oder alternativ Stecker M12 x 1



Funktionsprinzip

Die Funktion der Eintauch-Strömungssensoren basiert auf dem thermodynamischen Prinzip. Der Messfühler wird um einige °C gegenüber dem Strömungsmedium aufgeheizt. Fließt das Medium an dem Fühler vorbei, so wird die in dem Fühler erzeugte Wärme abgeführt. Die sich einstellende Temperatur wird gemessen und mit der Medientemperatur verglichen. Aus der gewonnenen Temperaturdifferenz kann für jedes Medium der Strömungszustand abgeleitet werden. Somit überwachen unsere Strömungssensoren zuverlässig und verschleissfrei die Strömung von flüssigen oder gasförmigen Medien.



Montage

Der Strömungswächter ist mit einem industrieüblichen G1/2“ Gewinde ausgestattet. Dadurch ist eine schnelle und einfache Montage gewährleistet. Die Lieferung erfolgt inkl. Dichtungen.



Auswertegerät Typ EM-FMX

Für Ex ia bzw. Ex ib Sensoren. Relaisausgang für Strömung, Temperatur und Fehler. Schaltpunkteinstellung ohne Einlernen der Strömungsgrenzen (QuickTeach). LED Band zur Anzeige von Strömungsgeschwindigkeit und Medientemperatur. Überwachung des Arbeits- und Anzeigebereiches. Sensorseitige Drahtbruch- und Kurzschlusserkennung. Betrieb wahlweise im Standard IO oder IO-Link Mode. Parametrierung via Touch Button und softwareunterstützt via IO-Link.

Das Auswertegerät Typ EM-FMX muss ausserhalb des Ex-Bereiches montiert werden!



Technische Eigenschaften

Sensor Prüfschein Nr. TÜV 99 ATEX 1518
Sensor Kennzeichnung Ex II (2) G [EEx ia] IIC T6
Sensor Mediumtemperatur -20 ... +85°C (optional bis +120°C)
Sensor Bereitschaftszeit 10 ... 40 Sek.
Sensor Druckfestigkeit 10 bar
Sensor Werkstoff Edelstahl A4 (1.4571)
Sensor Schutzart IP67
Auswertegerät Betriebsspannung 20… 250 Vac, 20… 125 Vdc
Auswertegerät Schaltspannung < 250 Vac / 60 Vdc
Auswertegerät Schaltstrom < 2 A
Auswertegerät Schaltleistung < 500 VA / 60 W
Auswertegerät Schaltfrequenz 10 Hz



Zollinformationen

Zolltarif-Nr. 9026 1021
Ursprungsland Deutschland



Modelle, Anschluss, ATEX und Medientemperatur

Modelle Anschluss, ATEX und Medientemperatur Art.-Nr.
FCS-GL1/2A4-NAEX0-H1141/A Steckverbinder, bis Zone 0/20, -20…+60 °C 070-6870348
FCS-GL1/2A4-NAEX0/A Festkabel, bis Zone 0/20, -20…+60 °C 070-6870349
FCS-GL1/2A4-NAEX-H1141/A Steckverbinder, bis Zone 1/21, -20…+85 °C 070-6870439
FCS-GL1/2A4-NAEX/A Festkabel, bis Zone 1/21, -20…+85 °C 070-6870440
FCS-GL1/2A4-NAEX/A/D100 Festkabel, bis Zone 1/21, 10…+120 °C 070-6870464



Lieferumfang

  • Explosionsgeschützter Strömungswächter Serie FCS
  • typenspezifischer Anschluss



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
