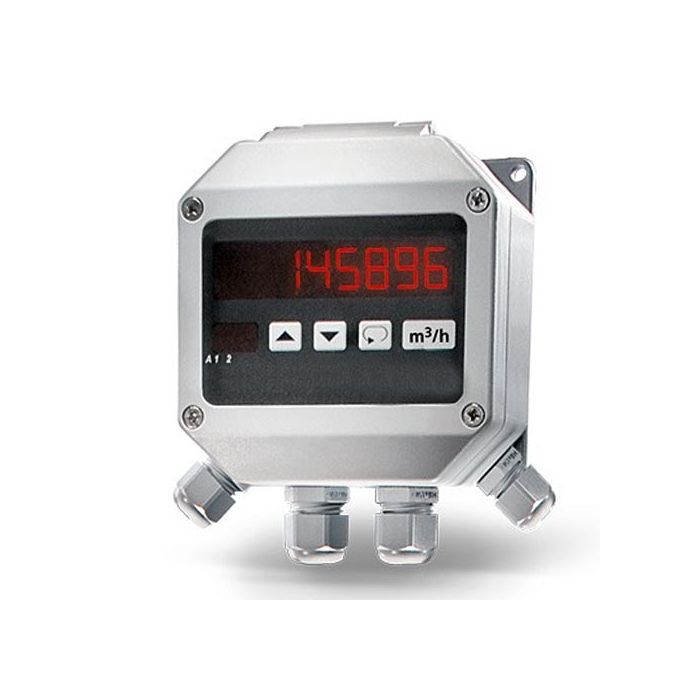

1-Kanal Messwertanzeige im Wandgehäuse | EMD 10.010
Die LED-Messwertanzeige EMD 10.010 dient zur Anzeige von Messwerten, die von einem Sensor als Analogsignal (Strom oder Spannung) zur Verfügung gestellt wird. Die Versorgungsspannung des Sensors kann von der LED-Messwertanzeige bezogen werden. Vom Eingangssignal können Schaltpunkte für zwei Alarmausgänge abgeleitet werden. Der galvanisch getrennte Analogausgang kann das Eingangssignal skaliert ausgeben. Die LED-Messwertanzeige EMD 10.010 ist neben den Strömungssensoren auch für andere Sensoren (z.B. Druck, Temperatur, Feuchte) mit Standard-Analogausgängen verwendbar. Die LED-Messwertanzeige EMD 10.010 ist für den Einsatz innerhalb geschlossener Räume vorgesehen und nicht für den Einsatz im Freien geeignet (Kondensationsgefahr auf der Elektronik). Ebenso ist der Einsatz in sicherheitsrelevanten Anwendungen nicht zugelassen.
Vorteile
- für Strömungstransmitter HLK 100, EM 20250, EM 20260, EM 20261, EM 20400, EM 23400 ATEX, EM 20500, EM 20415, EM 20515, EM 20420, EM 20600, EM 20651
- 1-Kanal-Version
- robustes Kunststoffgehäuse IP65 zur Wandmontage
- Einstellungen bleiben auch nach Stromausfall erhalten, Stromversorgung des angeschlossenen Sensors
- einfache und schnelle Montage direkt auf Wand oder Kanal
- frei programmierbar für alle Sensoren und Messumformer mit Analogsignal
- Ausgabe von berechnetem Messwert (z.B. Volumenstrom) als Anzeige und Analogsignal, einstellbare Mittelwertbildung
- konfigurierbare Relais-Alarmausgänge (z.B. fallende / steigende Flanke)
Technische Eigenschaften
Display | LED rot, 14,2 mm hoch, 6-stellig |
Zusatz-Display | 2-stellig, 7 mm |
Eingangssignal | 1 x 4 ... 20 mA (Ri = 100 Ω) oder 0 ... 10 V bei Ri ≥ 10 kΩ (MD 10.010), 2 x 4 ... 20 mA oder 0 ... 10 V (MD 10.015) |
Ausgangssignal | 1 x 4 ... 20 mA oder 0 ... 10 V (Auto-U/I) (galvanisch getrennt, kurzschlussgeschützt) |
Spannungsausgang | > 500 Ω |
Stromausgang | < 500 Ω |
Relais | 2 x Relais Wechselkontakt (potential-frei), < 250 V AC, max. 5 A |
Genauigkeit | Ausgangssignal ± 0,2 % vom Messwert |
Versorgungsspannung | 85 – 250 V AC, 50 ... 60 Hz oder 24 V DC ± 20 % |
Stromaufnahme | Max. 8 VA |
Stromversorgung | Sensor 24 V DC, max. 160 mA (kurzschlussfest) |
Betriebstemperatur | -20 ... +60 °C |
Lager- / Transporttemperatur | -40 ... +70 °C |
Umgebungsbedingungen | Nicht kondensierend (bis 95 % rF) |
Anschluss | 14 / 18 x Federkraftklemmen, 1,5 mm², 4 x Durchgangs verschraubungen |
Betriebslage | beliebig, jedoch ausserhalb von EX-Bereichen |
Schutzart / Schutzklasse | IP65, berührsicher |
Gehäusematerial | Polyamid, glasfaserverstärkt (PA6-GF 15 / 15), Farbe RAL 7001 ähnlich |
Gewicht | ca. 370 g |
Zollinformationen
Zolltarif-Nr. | 9030 3370 |
Ursprungsland | Deutschland |
Modelle
Modelle | Art.-Nr. |
1-Kanal Messwertanzeige im Wandgehäuse EMD 10.010 | 088-527320 |
Lieferumfang
- 1-Kanal Messwertanzeige im Wandgehäuse EMD 10.010
