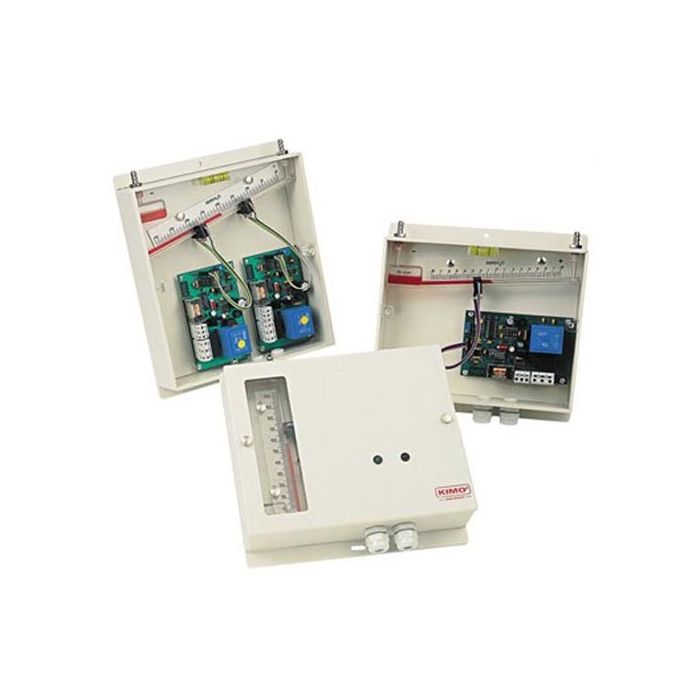

Die elektrischen Kontakt-Manometer der Serie ECM gibt es als Schrägrohr- oder U-Rohr-Ausführung. Sie haben wahlweise einen oder zwei elektrische Schaltkontakte. Die Schaltkontakte lassen sich ganz einfach durch Verschieben der Photosensoren einstellen. Ein auf der Hauptplatine befindlicher Verstärker lässt ein Wechslerrelais schalten, sobald die Messflüssigkeit den Photosensor passiert. Der Schaltzustand wird direkt am Gehäuse durch LED‘s angezeigt.
Vorteile
- für die Differenzdruck-Messung
- 0-20 mmH2O bis 0-300 mmH2O oder 8-0-8 mmH2O
- mit mmH2O oder Pa Skala
- mit 1 oder 2 frei einstellbaren Schaltkontakten
- stufenlos einstellbare Schaltverzögerung
- Schaltzustand wir durch LED am Gehäuse angezeigt
Technische Eigenschaften
| Spannungsversorgung | 230 Vac oder 24 Vac/dc |
| Relais-Ausgänge | Wechslerkontakt, 3A/230V |
| Schaltverzögerung | per Potentiometer einstellbar (0-45 Sek.) |
| Ablesegenauigkeit | ± 1% bei vertikale U-Rohr Ausführung ± 0,5% bei Schrägrohr Ausführung |
| Max. Druckbelastung | 6 bar |
| Druckanschlüsse | für Schlauch Ø 5 mm (ID.) x 1,5 mm |
| Kabelanschlüsse | Schraubklemmblock |
| Abmessungen | Gehäusedimensionen 195 x 204 x 75 mm |
Zollinformationen
| Zolltarif-Nr. | 9032 8100 |
| Ursprungsland | Frankreich |
Modelle, Messbereiche und Eigenschaften
| Modelle | Messbereich, Versorgung, Kontakte, Skala | Art.-Nr. |
| ECM88 V1 MMH2O 230V | 8-0-8 mm H2O, 230Vac, 1 Kontakt, Schräge Skala | 056-10499 |
| ECM88 V1 MMH2O 24V | 8-0-8 mm H2O, 24Vac/dc, 1 Kontakt, Schräge Skala | 056-25425 |
| ECM88 V1 PA 230V | 80-0-80 Pa, 230Vac, 1 Kontakt, Schräge Skala | 056-25426 |
| ECM88 V1 PA 24V | 80-0-80 Pa, 24Vac/dc, 1 Kontakt, Schräge Skala | 056-25427 |
| ECM20 V1 MMH2O 230V | 0-20 mmH2O, 230Vac, 1 Kontakt, Schräge Skala | 056-10681 |
| ECM20 V1 MMH2O 24V | 0-20 mmH2O, 24Vac/dc, 1 Kontakt, Schräge Skala | 056-25428 |
| ECM20 V1 PA 230V | 0-200 Pa, 230Vac, 1 Kontakt, Schräge Skala | 056-25429 |
| ECM20 V1 PA 24V | 0-200 Pa, 24Vac/dc, 1 Kontakt, Schräge Skala | 056-25430 |
| ECM 60 V1 MMH2O 230V | 0-60 mmH2O, 230Vac, 1 Kontakt, Schräge Skala | 056-10081 |
| ECM 60 V1 PA 24V | 0-60 mmH2O, 24Vac/dc, 1 Kontakt, Schräge Skala | 056-25431 |
| ECM 60 V1 MMH2O 230V | 0-600Pa, 230Vac, 1 Kontakt, Schräge Skala | 056-25432 |
| ECM 60 V1 PA 24V | 0-600Pa, 24Vac/dc, 1 Kontakt, Schräge Skala | 056-25433 |
| ECM88 V2 MMH2O 230V | 8-0-8 mmH2O, 230Vac, 2 Kontakte, Schräge Skala | 056-10500 |
| ECM88 V2 MMH2O 24V | 8-0-8 mmH2O, 24Vac/dc, 2 Kontakte, Schräge Skala | 056-25434 |
| ECM88 V2 PA 230V | 80-0-80 Pa, 230Vac, 2 Kontakte, Schräge Skala | 056-25435 |
| ECM88 V2 PA 24V | 80-0-80 Pa, 24Vac/dc, 2 Kontakte, Schräge Skala | 056-25436 |
| ECM20 V2 MMH2O 230V | 0-20 mmH2O, 230Vac, 2 Kontakte, Schräge Skala | 056-10083 |
| ECM20 V2 MMH2O 24V | 0-20 mmH2O, 24Vac/dc, 2 Kontakte, Schräge Skala | 056-25437 |
| ECM20 V2 PA 230V | 0-200 Pa, 230Vac, 2 Kontakte, Schräge Skala | 056-25438 |
| ECM20 V2 PA 24V | 0-200 Pa, 24Vac/dc, 2 Kontakte, Schräge Skala | 056-25439 |
| ECM60 V2 MMH2O 230V | 0-60 mmH2O, 230Vac, 2 Kontakte, Schräge Skala | 056-10076 |
| ECM60 V2 MMH2O 24V | 0-60 mmH2O, 24Vac/dc, 2 Kontakte, Schräge Skala | 056-25440 |
| ECM60 V2 PA 230V | 0-600Pa, 230Vac, 2 Kontakte, Schräge Skala | 056-25441 |
| ECM60 V2 PA 24V | 0-600Pa, 24Vac/dc, 2 Kontakte, Schräge Skala | 056-25442 |
| ECM150 V1 MMH2O 230V | 0-150 mmH2O, 230Vac, 1 Kontakt, Vertikale Skala | 056-10501 |
| ECM150 V1 MMH2O 24V | 0-150 mmH2O, 24Vac/dc, 1 Kontakt, Vertikale Skala | 056-26399 |
| ECM300 V1 MMH2O 230V | 0-300 mmH2O, 230Vac, 1 Kontakt, Vertikale Skala | 056-10057 |
| ECM300 V1 MMH2O 24V | 0-300 mmH2O, 24Vac/dc, 1 Kontakt, Vertikale Skala | 056-26402 |
| ECM150 V2 MMH2O 230V | 0-150 mmH2O, 230Vac, 2 Kontakte, Vertikale Skala | 056-10073 |
| ECM150 V2 MMH2O 24V | 0-150 mmH2O, 24Vac/dc, 2 Kontakte, Vertikale Skala | 056-26405 |
| ECM300 V2 MMH2O 230V | 0-300 mmH2O, 230Vac, 2 Kontakte, Vertikale Skala | 056-10053 |
| ECM300 V2 MMH2O 24V | 0-300 mmH2O, 24Vac/dc, 2 Kontakte, Vertikale Skala | 056-26408 |
Lieferumfang
- KIMO Schrägrohr- und U-Rohrmanometer mit Schaltkontakt ECM
- Messflüssigkeit
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt U-Rohrmanometer mit Schaltkontakt Serie ECM
