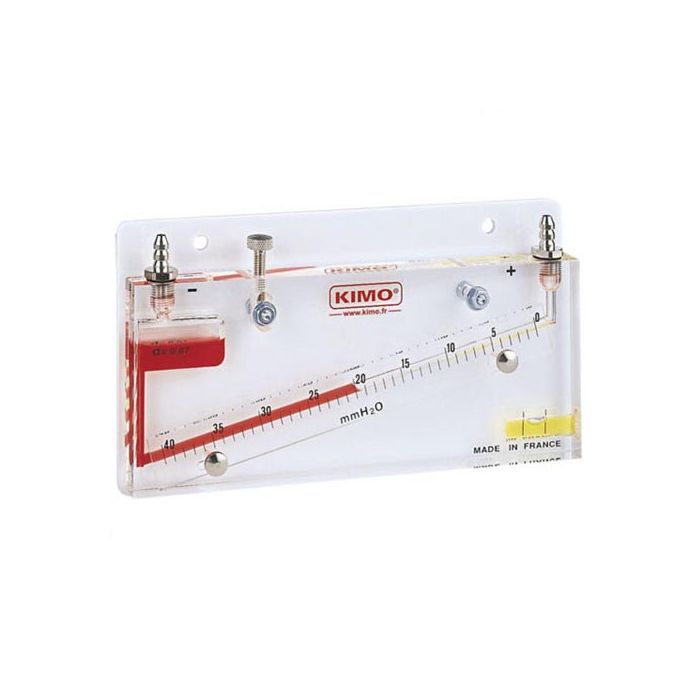

KIMO Schrägrohrmanometer | Serie MG

Die Schrägrohr-Manometer der Serie MG sind aus 15mm starkem Acrylglas. Sie sind ideal zum Messen von kleinen und kleinsten Drücken. Eine integrierte Libelle erleichtert das horizontale Ausrichten. Der Nullpunkt kann durch eine verschiebbare Skala eingestellt werden. Zubehör und Messflüssigkeit sind bereits im Lieferumfang enthalten.



Vorteile

  • für die Differenzdruck-Messung
  • 0-200 Pa bis 0-800 Pa
  • mit Pa oder mmH2O Skala
  • hohe Genauigkeit
  • Nullpunkteinstellung durch verschiebbare Skala
  • integrierte Libelle (Wasserwaage)



Technische Eigenschaften

empfohlene Betriebstemperatur +5 bis 30°C
mögliche Betriebstemperatur -30 bis 60°C
maximaler statischer Druck 6 bar
Manometerkörper aus glasklarem und unzerbrechlichem ACRYL-Glas, Tiefe 15mm
Flüssigkeitssäule der Verlauf der Flüssigkeitssäule ist vollständig in den Manometerkörper gebohrt, Bohrung Ø 4 mm
verschiebbare Skalenleiste aus ACRYL-Glas, Flächenmass 20x2mm
Nullpunktjustierung durch Verschieben der Skalenleiste, Verschiebeweg: 12mm, Fixieren mittels Rändelschräubchen- Horizontaljustierung mit der Libelle und einer Rändelstellschraube, senkrechter Stellweg; 12mm
Messflüssigkeit Öl AWS, Farbe rot, Dichte 0.87 bei 15°C
Reservoirkapazität 20 ml
Druckanschlüsse Schlauch Ø 5 mm (ID.) x 1,5 mm an Druckanschluss Ø 6.2 mm, Ms.
Montage vern. mit 1/8” Rohrgewinde- Wandbefestigung mit oder ohne PVC-Wandplatte, weiß



Zollinformationen

Zolltarif-Nr. 9026 2080
Ursprungsland Frankreich



Modelle, Messbereiche, Abmessungen

Modelle Messbereiche, Abmessungen Art.-Nr., GTIN / EAN Code
MG 20 PA 0-200 Pa, 196 x 80 x 25 mm 056-25396
MG 50 PA 0-500 Pa, 178 x 117 x 25 mm 056-25397
MG 80 PA 0-800 Pa, 219 x 154 x 25 mm 056-25398
MG 20 MMH2O 0-20 mmH2O, 196 x 80 x 25 mm 056-10463, 4262411681278
MG 50 MMH2O 0-50 mmH2O, 178 x 117 x 25 mm 056-10670, 4262411681285
MG 80 MMH2O 0-80 mmH2O, 219 x 154 x 25 mm 056-10130, 4262411681292



Lieferumfang

  • KIMO Schrägrohrmanometer Serie MG
  • Messflüssigkeit (Fläschchen mit Einfüllhilfe)
  • Montagezubehör (Schrauben, Dübel, usw.)



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
