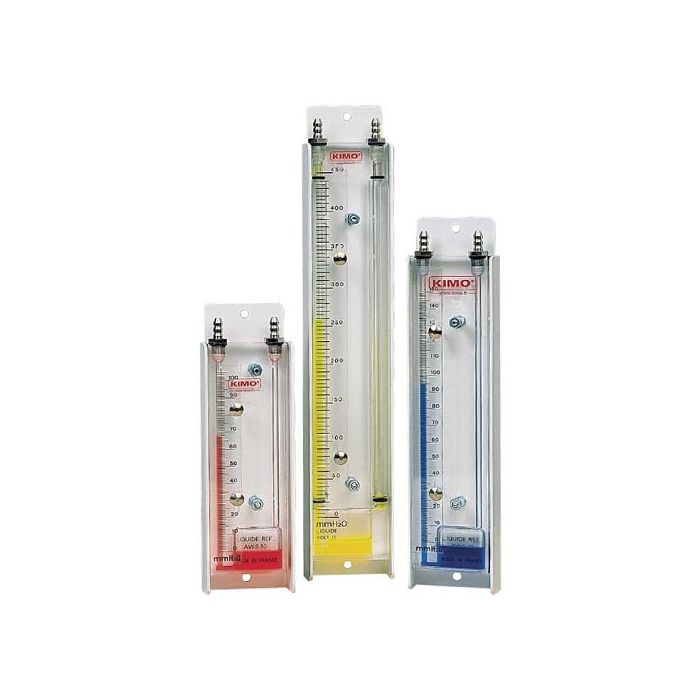

KIMO Einschenkliges U-Rohrmanometer | Serie TJ
Die einschenkligen U-Rohrmanometer der Serie TJ sind aus 15mm starkem Acrylglas. Der Acrylglasblock ist in einem Metallprofil eingefasst, welches das U-Rohrmanometer äußerst stabil und stoßsicher macht. Das einschenklige U-Rohr Manometer hat den großen Vorteil, dass sich der Druckwert direkt auf der Flüssiggkeitsskala ablesen lässt und nicht wie bei konventionellen zusammenaddiert werden muss. Eine verschiebare Skala dient zum einstellen des Nullpunktes. Zubehör und Messflüssigkeit sind bereits im Lieferumfang enthalten.
Vorteile
- für die Differenzdruck-Messung
- 0-10 mbar bis 0-215 mbar
- mit mbar oder mmH2O Skala
- hohe Auflösung
- direktes Ablesen des Drucks dank einschenkliger Skala
- edle Ausführung durch Acrylglasgehäuse
- Nullpunktjustierung durch Verschieben der beweglichen Skala
Technische Eigenschaften
Empfohlener Temperaturbereich | +5 bis 30°C |
Maximal möglichen Temperaturbereich | -30 bis 60°C |
Maximale statische Druckbelastbarkeit | 6 bar |
Manometer Gehäuse | 15 mm dickes transparentes Acryl-Glas |
Flüssigkeitssäule | Ø 4 mm |
Verschiebbare Skala | aus transparentem Acryl-Glas, Querprofil 23 x 3 mm |
Nullpunkteinstellung durch Verschieben der Skala | Verschiebeweg: 15 mm. Verschiebbare Skala wird durch 2 kleine Rändelschräubchen fixiert |
Reservoir Kapazität | 20 ml |
Anschlüsse | Ø 5 mm (ID.) x 1,5 mm Schlauch an genobte Ø 6.2 Messing-Druckanschlüsse |
Zollinformationen
Zolltarif-Nr. | 9026 2080 |
Ursprungsland | Frankreich |
Modelle, Messbereiche und Messflüssigkeit
Modelle | Messbereiche, Messflüssigkeit | Art.-Nr., GTIN / EAN Code |
TJ 100 - AWS MBAR | 0-10 mbar, AWS 10 (Dichte = 0,87), rot | 056-25411 |
TJ 150 - AWS MBAR | 0-15 mbar, AWS 10 (Dichte = 0,87), rot | 056-25412 |
TJ 300 - AWS MBAR | 0-30 mbar, AWS 10 (Dichte = 0,87), rot | 056-25413 |
TJ 600 - AWS MBAR | 0-60 mbar, AWS 10 (Dichte = 0,87), rot | 056-25414 |
TJ 1000 - AWS MBAR | 0-100 mbar, AWS 10 (Dichte = 0,87), rot | 056-25415 |
TJ 300 - VOLT MBAR | 0-65 mbar, VOLT 1S (Dichte 1,86), blau | 056-25416 |
TJ 600 - VOLT MBAR | 0-130 mbar, VOLT 1S (Dichte 1,86), blau | 056-25417 |
TJ 1000 - VOLT MBAR | 0-215 mbar, VOLT 1S (Dichte 1,86), blau | 056-25418 |
TJ 100 - AWS MMH2O | 0-100 mmH2O, AWS 10 (Dichte = 0,87), rot | 056-10126, 4262411681117 |
TJ 150 - AWS MMH2O | 0-150 mmH2O, AWS 10 (Dichte = 0,87), rot | 056-10469, 4262411681124 |
TJ 300 - AWS MMH2O | 0-300 mmH2O, AWS 10 (Dichte = 0,87), rot | 056-10124, 4262411681131 |
TJ 600 - AWS MMH2O | 0-600 mmH2O, AWS 10 (Dichte = 0,87), rot | 056-10120, 4262411681148 |
TJ 1000 - AWS MMH2O | 0-1000 mmH2O, AWS 10 (Dichte = 0,87), rot | 056-10475, 4262411681155 |
TJ 300- VOLT MMH2O | 0-650 mmH2O, VOLT 1S (Dichte 1,86), blau | 056-10102, 4262411681162 |
TJ 600 - VOLT MMH2O | 0-1300 mmH2O, VOLT 1S (Dichte 1,86), blau | 056-10482, 4262411681179 |
TJ 1000 - VOLT MMH2O | 0-2150 mmH2O, VOLT 1S (Dichte 1,86), blau | 056-10101, 4262411681186 |
TJ 100 - AWS PA | 0-1000 Pa, AWS 10 (Dichte = 0,87), rot | 056-25410 |
TJ 150 - AWS PA | 0-1500 Pa, AWS 10 (Dichte = 0,87), rot | 056-26397 |
Lieferumfang
- KIMO Einschenkliges U-Rohrmanometer Serie TJ
- Messflüssigkeit (20 ml Fläschchen mit Einfüllhilfe)
- Montagezubehör (Schrauben, Dübel, usw.)
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
