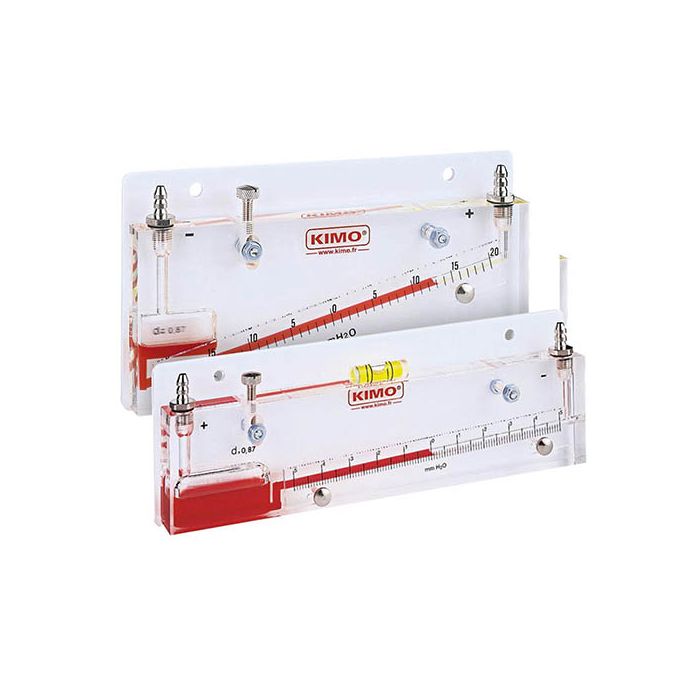

KIMO Schrägrohrmanometer mit Nullpunkt mittig | Serie TX-KX

Die Flüssigkeitsmanometer der Serie TX-KX sind aus 15mm starkem Acrylglas. Sie sind ideal zum Messen von kleinen und kleinsten Drücken im Positivbereich und im Negativbereich. Eine integrierte Libelle erleichtert das horizontale Ausrichten. Der Nullpunkt kann durch eine verschiebbare Skala eingestellt werden. Auf Wunsch können wir auch Ihr Firmenlogo auf das Manometer drucken. Zubehör und Messflüssigkeit sind bereits im Lieferumfang enthalten.

Vorteile

für die Differenzdruck-Messung
25-0-25 Pa bis 500-0-500 Pa
Nullpunkt mittig - für positive und negative Drücke
mit Pa oder mmH2O Skala
für sehr niedrige Drücke (ab 1 Pa Auflösung)
Nullpunkteinstellung durch verschiebbare Skala
integrierte Libelle (Wasserwaage)

Technische Eigenschaften

Empfohlene Betriebstemperatur	von +5 bis +30°C
Mögliche Betriebstemperatur	von -30 bis +60°C
Maximaler statischer Druck	6 bar
Manometergehäuse	Transparent, 15 mm dickes Acrylglas
Flüssigkeitssäule	Durchgehende Bohrung im Acrylglasblock, Ø 4mm
Verschiebbare Skala	transparentes Acrylglas
Nullpunkteinstellung	Durch Verschieben der Skala, max. Verschiebeweg 12 mm. Durch 2 Rändelschrauben wird die Skala fixiert
Positionierung	Eine exakte horizontale Positionierung ist durch eine integrierte Wasserwaage (Libelle) möglich.
Messflüssigkeit	AWS 10 rotes Öl, Dichte 0.87 bei 15°C
Reservoir Kapazität	20 ml
Anschlüsse	Ø 5 mm (ID.) x 1,5 mm Schlauch, auf Ø 6.2 mm geribbte Druckanschlüsse (Messing vernickelt, G 1/8 Gewinde).
Wandhalterung	Mit oder ohne weißer PVC-Wandplatte.

Zollinformationen

Zolltarif-Nr.	9026 2080
Ursprungsland	Frankreich

Modelle, Messbereiche und Abmessungen

Modelle	Messbereiche, Abmessungen	Art.-Nr., GTIN / EAN Code
TX 25 PA	25-0-25 Pa, 184 x 80 x 30 mm	056-25404
TX 50 PA	50-0-50 Pa, 234 x 80 x 30 mm	056-25406
TX 75 PA	75-0-75 Pa, 234 x 80 x 30 mm	056-25407
KX 205 PA	250-0-250 Pa, 178 x 117 x 25 mm	056-25399
KX 404 PA	400-0-400 Pa, 219 x 154 x 25 mm	056-25400
TX 25 MMH2O	2,5-0-2,5 mmH2O, 184 x 80 x 30 mm	056-10094, 4262411681339
TX 50 MMH2O	5-0-5 mmH2O, 234 x 80 x 30 mm	056-10097, 4262411681346
TX 75 MMH2O	7,5-0-7,5 mmH2O, 234 x 80 x 30 mm	056-10098, 4262411681353
KX 205 MMH2O	25-0-25 mmH2O, 178 x 117 x 25 mm	056-10163, 4262411681360
KX 404 MMH2O	40-0-40 mmH2O, 219 x 154 x 25 mm	056-10165, 4262411681377

Lieferumfang

KIMO Schrägrohrmanometer mit Nullpunkt mittig Serie TX-KX
Messflüssigkeit (Fläschchen mit Einfüllhilfe)
Montagezubehör (Schrauben, Dübel, usw.)

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
