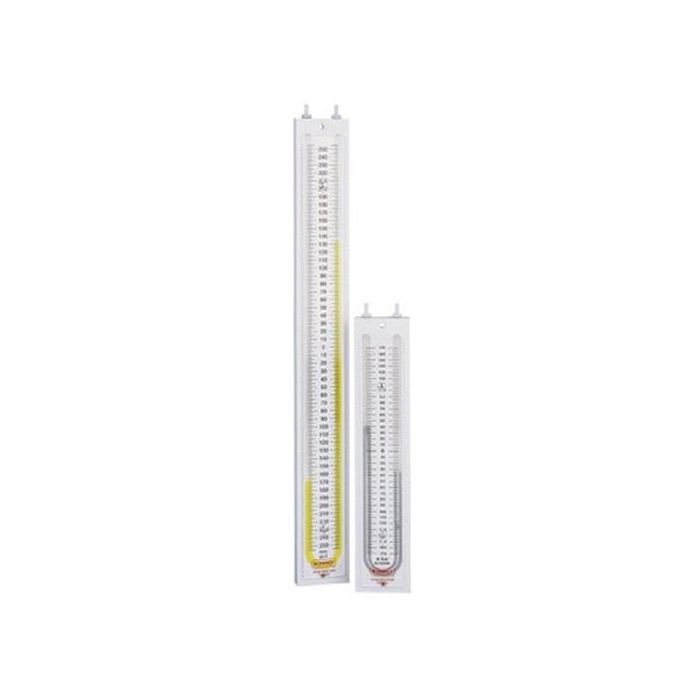

KIMO U-Rohrmanometer | Serie GF
KIMO U-Rohrmanometer | Serie GF
Die Flüssigkeitssäulenmanometer der Serie GF sind aus Acrylglas. Der Nullpunkt, welcher mittig liegt, lässt sich durch das Verschieben der Skala besonders einfach einstellen.
Vorteile
- für die Differenzdruck-Messung
- 25-0-25 mbar bis 50-0-50 mbar
- Nullpunkt mittig - für positive und negative Drücke
- mit mbar oder mmH2O Skala
- hohe Auflösung
- druckbelastbar bis zu 14 bar
- Nullpunktjustierung durch Verschieben der beweglichen Skala
Technische Eigenschaften
| Empfohlener Temperaturbereich | +5 bis 30°C |
| Physikalisch möglicher Temperaturbereich | -30 bis 60°C |
| Maximaler statischer Druck | 14 bar |
| Manometer Gehäuse | 20 mm starkes PVC |
| Flüssigkeitssäule | Röhrchen Ø 6 x 10 mm für VF1 |
| Verstellbare Schiebeskala | transparentes Acylglas. Masse 54 x 3 mm |
| Nullpunkteinstellung | durch Verschieben der Skala, 20 mm verschiebbar. Fixierbar durch geriffelte Messing-Schräubchen |
| Anschlüsse | Ø 5 mm (ID.) x 1,5 mm halbstarre Glasröhrchen an Ø 6.2 gerippten Anschlüssen mit M 7x100 Gewinde |
| Wandbefestigung | mittels zwei Ø 5 mm Schrauben |
Zollinformationen
| Zolltarif-Nr. | 9026 2080 |
| Ursprungsland | Frankreich |
Modelle, Messbereiche und Messflüssigkeit
| Modelle | Messbereiche, Messflüssigkeit | Art.-Nr., GTIN / EAN Code |
| GF 500 VF1 MBAR | 25 -0- 25 mbar, VF 1 (Dichte = 1,0), gelb | 056-26985 |
| GF 1000 VF1 MBAR | 50 -0- 50 mbar, VF 1 (Dichte = 1,0), gelb | 056-26986 |
| GF 500 VF1 MMH2O | 250 -0- 250 mmH2O, VF 1 (Dichte = 1,0), gelb | 056-10179, 4262411681193 |
| GF 1000 VF1 MMH2O | 500 -0- 500 mmH2O, VF 1 (Dichte = 1,0), gelb | 056-10171, 4262411681209 |
Lieferumfang
- KIMO U-Rohrmanometer Serie GF
- Messflüssigkeit (Fläschchen mit Einfüllhilfe)
- Montagezubehör (Schrauben, Dübel, usw.)
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Wie lese ich ein U-Rohr-Manometer richtig ab
