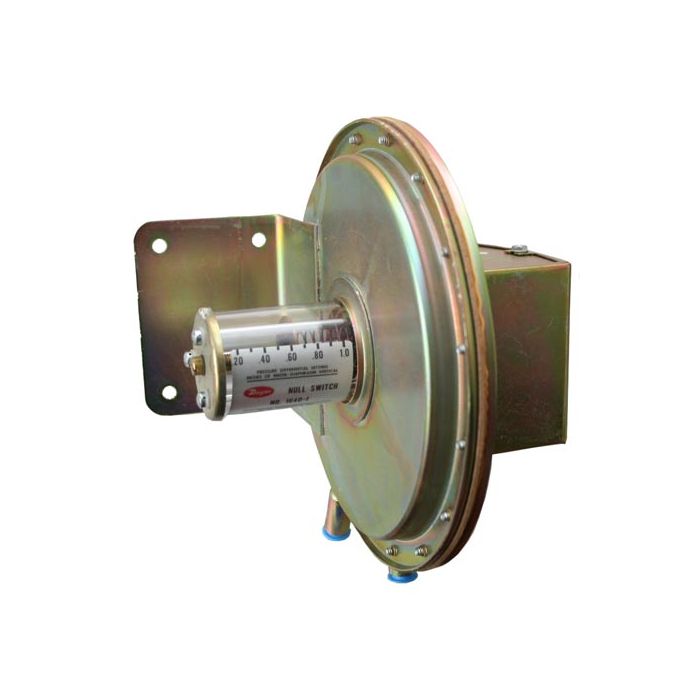

DWYER Differenzdruckschalter | Serie 1638
DWYER Differenzdruckschalter | Serie 1638
Der DWYER Membran-Differenzdruckschalter Serie 1638 ist von höchster Genauigkeit und Zuverlässigkeit und wird in weiten Bereichen der Lüftungs- und Klimatechnik zur Überdruck-, Unterdruck- oder Differenzdrucküberwachung eingesetzt. Er zeichnet sich durch seine große Messmembrane von 200 mm und die integrierte Einstellskala aus. Die Schaltpunkte lassen sich ohne Hilfsmittel leicht einstellen. Durch den Luftdruck wird die Membrane ausgelenkt, die über eine Hebelsetzung den Steuerschalter betätigt. Die Spiralfeder bringt den Schalter in Nullposition zurück, wenn kein Differenzdruck mehr ansteht.
Vorteile
- für die Differenzdrucküberwachung
- höchste Genauigkeit und Zuverlässigkeit
- große 200 mm Messmembrane
- auch für niedrigste Schaltbereiche ab 12 Pa
- UL, CSA, FM und CE zugelassen
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Wiederholgenauigkeit | ± 1 % |
| Max. Systemdruck | 170 kPa |
| Betriebstemperatur | - 35 ... + 50°C |
| Druckanschlüsse | 1/8" NPT innen |
| Schaltleistung | 15 A, 250/480VAC, 60 Hz |
| Mikroschalter | einpoliger Wechsler, potentialfrei |
| Bereichsfeder | Edelstahl |
| Gehäuse | verzinkter Stahl, korrosionsfest |
| Gewicht | 2,1 kg |
| Installation | Membrane vertikal |
Zollinformationen
| Zolltarif-Nr. | 9026 9000 |
| Ursprungsland | USA |
Modelle, Einstellbereich, Schalthysterese / Min-Max
| Modelle | Einstellbereich, Schalthysterese / Min-Max | Art.-Nr. |
| 1638 - 0 | 12 - 60 Pa, 10 - 12 Pa | 002-1638.0 |
| 1638 - 1 | 50 - 250 Pa, 10 - 15 Pa | 002-1638.1 |
| 1638 - 2 | 250 - 750 Pa, 16 - 20 Pa | 002-1638.2 |
| 1638 - 5 | 500 - 1500 Pa, 18 - 60 Pa | 002-1638.5 |
| 1638 - 10 | 750 - 3000 Pa, 28 - 75 Pa | 002-1638.10 |
Lieferumfang
- DWYER Differenzdruckschalter Serie 1638
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
