Schaltverstärker Feldstromkreis | Typ Ex i Reihe 9170

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Lieferzeit

ca. 1-2 Wochen

Zahlungsmethoden

Zur Wunschliste hinzufügen

Artikelbeschreibung

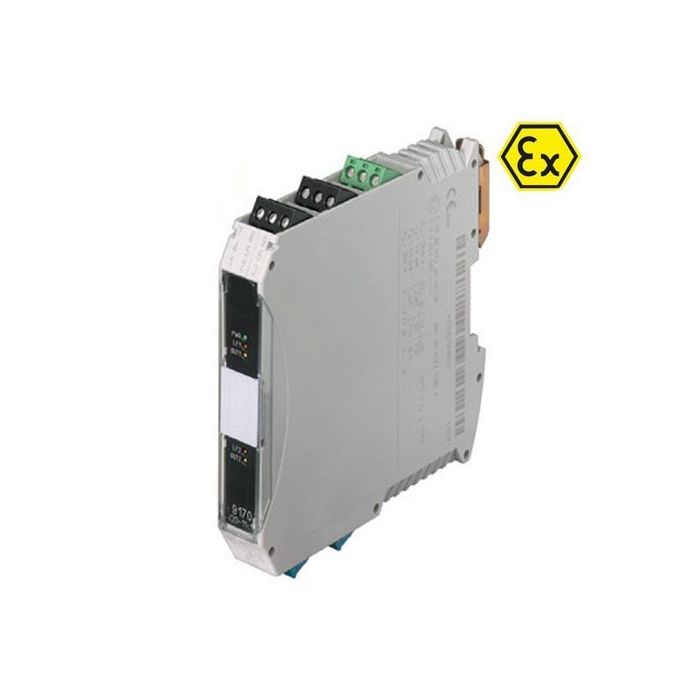

Schaltverstärker Feldstromkreis | Typ Ex i Reihe 9170

Grundfunktion: Binär- / Digital-Eingang, 1 Kanal. Die Schaltverstärker werden zum eigensicheren Betrieb von z.B. Kontakten, Initiatoren nach EN 60947-5-6 (NAMUR), Optokopplerausgängen usw. eingesetzt. Die Varianten 9170/.1-14-12 LFT zeichnen sich durch Leitungsfehlertransparenz aus. Diese Funktion erlaubt die Meldung von Leitungsfehlern an die nachgeschaltete Kontrollebene direkt über den Signalkanal. Der Ausgang des Schaltverstärkers verhält sich gem. EN 60947-5-6 (NAMUR).

Vorteile

Eingang eigensicher [Ex ia] IIC
Galvanische Trennung zwischen Eingang, Ausgang und Hilfsenergie
Drahtbruch- / Kurzschlussüberwachung und Meldung (abschaltbar)
Invertierung des Ausgangssignals einstellbar
Übertragungsfrequenz bis 10 kHz
Einsetzbar bis SIL 2 (IEC/EN 61508)

Technische Eigenschaften

Typ	9170/11-12-11s
Anzahl der Kanäle	1
Anschlussart	Schraubklemme
Ausgang pro Kanal	1 Wechsler - Leistungsrelais
LFD Relais	Ja
Leitungsfehlertransparenz	-
Nennstrom	33 mA
Hilfsenergie	24 V DC
SIL	-
Umgebungstemperatur min.	-20 °C
Umgebungstemperatur max.	+70 °C
Max. Spannung Uo	9,6 V
Max. Strom Io	10 mA
Max. Leistung Po	24 mW
Gasexplosionsschutz	II (1) G - [Ex ia Ga] IIC
Staubexplosionsschutz	II (1) D [Ex ia Da] IIIC
Schlagwetterschutz	I (M1) [Ex ia Ma] I

Zollinformationen

Zolltarif-Nr.	8536 3010
Ursprungsland	Deutschland

Modelle, Eigenschaften

Ausführung, Ausgang, (Steuerung)	Kanäle, Hilfsenergie, Ausgang pro Kanal	Art.-Nr.
Leistungsrelais (250 V / 4 A)	1 Kanal, 24 V DC, 1 Wechsler	14-9170-11-12-11S

Hinweis: Die in der Tabelle aufgeführten Bestellnummern beinhalten Schraubklemmen. Für die Ausstattung mit Federzugklemmen ersetzen Sie die Endung „s“ - Schraubklemmen durch „k“ - Federzugklemmen.
LFT - Leitungsfehlertransparenz, Gerät signalisiert feldseitigen Leitungsfehler direkt über den Signalausgang an die Steuerung.
