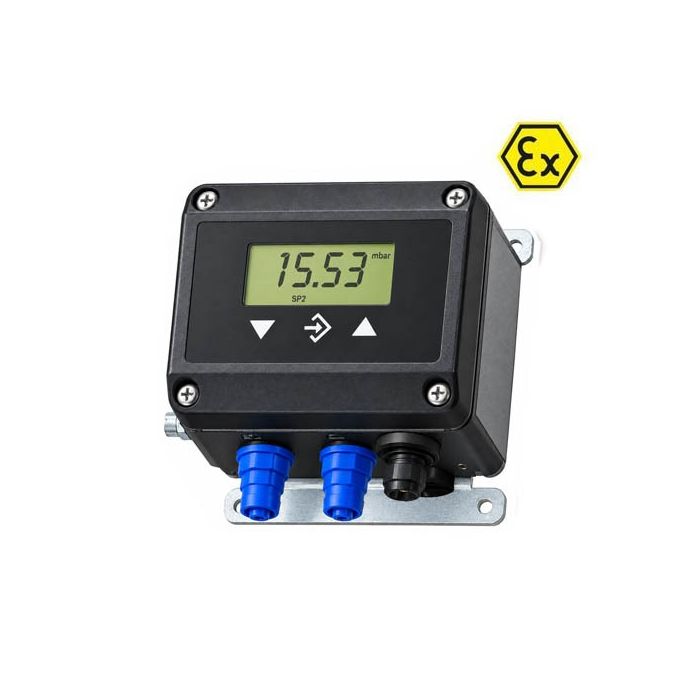

EX-Differenzdrucktransmitter | EMDE49

EX-Differenzdrucktransmitter | EMDE49

Der digitale Differenzdrucktransmitter EMDE49 eignet sich zur Messung von Differenzdruck, Überdruck und Unterdruck bei trockenen, neutralen gasförmigen Medien. Typische Einsatzbereiche sind die Klima- und Lüftungstechnik sowie industrielle und umwelttechnische Anwendungen. Durch seine ATEX-Zulassung ist der EMDE49 insbesondere für Messaufgaben in explosionsgefährdeten Bereichen geeignet, beispielsweise in Lackieranlagen sowie in der chemischen und pharmazeutischen Industrie.

Die Druckmessung erfolgt über ein piezoresistives Sensorelement. Der erfasste Differenzdruck wird von der integrierten Elektronik ausgewertet, auf der LC-Anzeige dargestellt und als analoges 4–20-mA-Signal in 2-Leiter-Technik ausgegeben. Für unterschiedliche Messaufgaben stehen zahlreiche unidirektionale und bidirektionale Messbereiche von wenigen Pascal bis 10 kPa bzw. 100 mbar zur Verfügung.

Über die Folientastatur lässt sich der Transmitter direkt am Gerät parametrieren. Einstellbar sind unter anderem Dämpfung, Messeinheit, Messbereichsanfang und -ende, Nullpunktkorrektur sowie die Grenzen des Ausgangssignals. Die Kennlinie kann linear oder radiziert eingestellt, bis maximal 4:1 gespreizt sowie invertiert werden. Ein Passwortschutz verhindert auf Wunsch unbeabsichtigte Änderungen der Parametrierung.

Für den Explosionsschutz verfügt der EMDE49 über eine ATEX-Baumusterprüfung. Das Gerät ist für Gasbereiche der Zonen 1 und 2 sowie für Staubbereiche der Zonen 21 und 22 ausgelegt. Bei Verbindung der Druckanschlüsse mit Zone 0 muss das Gerät selbst in Zone 1 oder 2 installiert werden. Die Versorgung erfolgt über einen eigensicheren Stromkreis der Zündschutzart Ex ia IIC.

Vorteile

• für Differenzdruck-, Überdruck- und Unterdruckmessung
• für EX-Zone 1, 2 sowie Staub-EX-Zone 21 und 22
• Messbereiche von 25 Pa bis 10 kPa (100 mbar), auch bidirektional
• 4–20 mA Ausgangssignal in 2-Leiter-Technik
• 4-stellige LC-Anzeige mit Anzeige der Messeinheit
• Kennlinie linear oder radiziert, bis 4:1 spreizbar und invertierbar
• Dämpfung, Nullpunkt und Ausgangssignal umfangreich parametrierbar
• robustes IP65-Gehäuse, verschiedene Prozessanschlüsse und Montagearten

Prozessanschlüsse

Je nach Ausführung stehen unterschiedliche Prozessanschlüsse zur Verfügung:

• Schlauchverschraubung aus Aluminium für 6/4-mm-Schlauch
• Schlauchverschraubung aus Aluminium für 8/6-mm-Schlauch
• Schneidringverschraubung aus Messing für 6-mm-Rohr
• Schneidringverschraubung aus Messing für 8-mm-Rohr
• pneumatischer Steckanschluss für 6/4-mm-Schlauch
• pneumatischer Steckanschluss für 8/6-mm-Schlauch

Technische Eigenschaften

Zollinformationen

Modelle, Messbereiche und Eigenschaften

Lieferumfang

• EX-Differenzdrucktransmitter EMDE49
• Montagezubehör entsprechend bestellter Montageausführung
