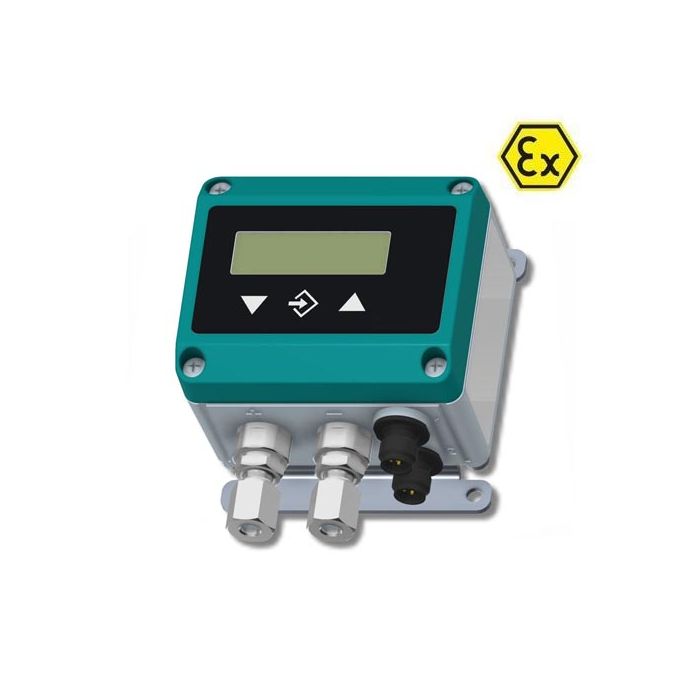

Differenzdrucktransmitter | EMDE38

Der Differenzdrucktransmitter EMDE38 lässt sich sowohl als Transmitter wie auch Schalter für neutrale flüssige und gasförmige Medien nutzen. Neben einer großen Auswahl an Messbereichen von 0 - 400 mbar bis 0 - 6 bar stehen neben einem Analogausgang auch bis zu zwei Schaltausgänge (potentialfreie Halbleiterschalter (MOSFET), sowie ein optionaler PC Adapter für den Zugriff auf die Parametrierung und die Messstellenprotokolle zur Verfügung. Der Differenzdruckumformer ist auch als ATEX-Version für die Zonen 2 (Gase, Dämpfe) und 22 (trockene Stäube) erhältlich. Eine vierstellige LC-Display mit Farbwechsel gibt stets Auskunft über den aktuellen Betriebszustand. Dieser Transmitter bzw. Schalter ist ideal geeignet für Überwachung von Verdichtern, Filtern, Absaug-Anlagen, die Differenzdruckmessung zwischen Vor- und Rücklauf in Heizungsanlagen, sowie Durchfluss-, Steuerdruck- und Füllstandmessungen. Das robuste und überdrucksichere Messgerät ist durch den induktiven Abgriff praktisch wartungs- und verschleißfrei.

Vorteile

für die Differenzdruckanzeige und Ausgabe
für neutrale flüssige und gasförmige Medien
Messbereiche von 0 bis 400 mbar, ..., 0 bis 6 bar
bis zu einem Ausgangssignal 0-20 mA / 4-20 mA / 0-10 V
bis zu 2 potentialfreie Halbleiterschalter (MOSFET)
optionaler PC Adapter zur Parametrierung, Messstellenprotokoll
optional als ATEX-Gerät für Zone 2, 22
RoHS II Zulassung

Technische Eigenschaften

Medium	Neutrale gasförmige und flüssige Medien
Messprinzip	Induktiv
Stat. Betriebsdruck	16 bar
Ausgangssignal	0-20 mA / 4-20 mA / 0-10 V
Programmierbare Schaltfunktion	Einpoliger Einschalter (NO) Einpoliger Ausschalter (NC)
Zul. Schaltspannung	12…32 V AC/DC
Max. Schaltstrom	0,25 A
Max. Schaltleistung	8 W / 8 VA RON ≤ 4 Ω
Nennspannung	24 V AC/DC (Als Stromversorgung ist nur ein CE-konformes Netzteil mit einer trägen 200 mA Sicherung im Versorgungsstromkreis zulässig)
Zul. Betriebsspannung	12 … 32 V AC/DC
Stromaufnahme	2 W (2VA)
Umgebungstemperaturbereich	-10 … +60 °C
Lagerungstemperaturbereich	-20 … +70 °C
Mediumtemperaturbereich	-10 … +60 °C
Schutzart IP	IP65 nach DIN EN 60529
ATEX	EN 60079-0:2012 + A11:2013 EN 60079-15:2010 EN 60079-31:2014 EMV EN 61326-1:2013 EN 61326-2-3:2013
RoHS	EN 50581:2012
Dämpfung	0,0…100,0s (Sprungantwort 10/90%)
Schaltausgang	Ausschaltpunkt, Einschaltpunkt, Ansprechzeit (0…1800s), Funktion (Öffner/Schließer)
Messbereichseinheit	mbar, Pa, „freie Einheit“, Anfangswert, Endwert und Dezimalpunkt für „freie Einheit“
Ausgangssignal	beliebig einstellbar innerhalb des Grundmessbereichs (max. effektive Spreizung 4:1)

Zollinformationen

Zolltarif-Nr.	9026 2020
Ursprungsland	Deutschland

Modelle, Messbereiche und Eigenschaften

Modelle	Art.-Nr.
Differenzdrucktransmitter EMDE38	siehe Datenblatt

Lieferumfang

Differenzdrucktransmitter EMDE38

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
