Differenzdrucktransmitter | DELTA CP
Differenzdrucktransmitter | DELTA CP

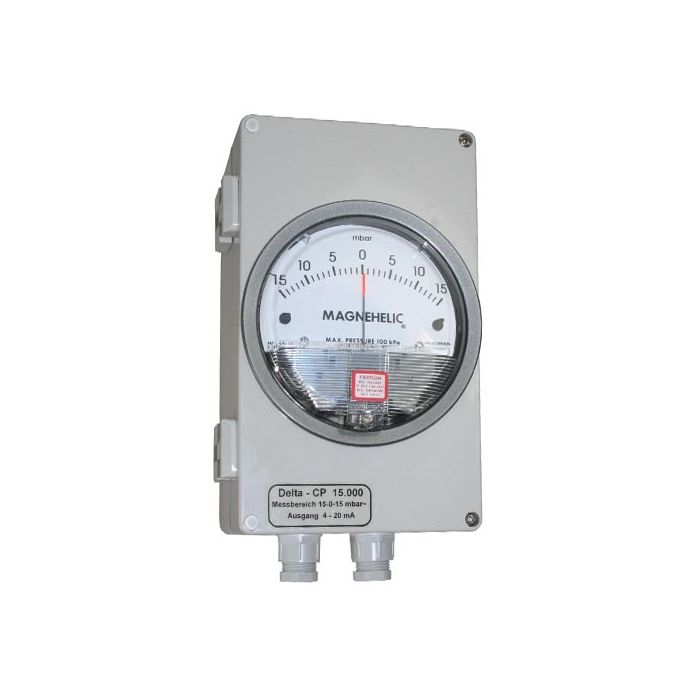

Die Manometer der Serie DELTA CP sind im Gehäuse verbaute Differ-enzdruckanzeiger mit einem analogen Strom- oder Spannungsausgang (4-20 mA oder 0-10 V). Die Kunstoffgehäuse sind besonders robust und optional auch mit der Schutzklasse IP65 erhältlich.Die Kabel für die Versorgungsspannung und das Ausgangssignal werden durch Kabeldurchführungen in das Gehäuse geführt. Auf Anfrage kann das DELTA CP auch mit einem 5-poligen Stecker versehen werden. Auch lassen sich Differenzdruckanzeiger und Transmitter mit mittigem Nullpunkt verbauen.
Vorteile
- für die Differenzdrucküberwachung und Ausgabe
- große Auswahl an Messbereichen von 0-100 Pa bis hin zu 0-5000 Pa
- mit einem frei konfigurierbarem Strom- oder Spannungsausgang (4-20mA oder 0-10V)
- robustes und widerstandfähiges ABS-Gehäuse
- optional auch in Schutzklasse IP65
Technische Eigenschaften
| Medium | Luft und neutrale Gase |
| Genauigkeit | Manometer : ± 2 % v. Skalenendwert Transmitter : ± 1,5 % v. M.wert ± 3 Pa |
| Ansprechzeit (Transmitter) | 1/e (63%) 0,3 Sek. |
| Max. Systemdruck | ca. 30 kPa |
| Nullpunktkorrektur (Transmitter) | Drucktaster auf Platine |
| Messprinzip (Transmitter) | piezoresistiver Drucksensor |
| Betriebstemperatur | -7 ... +60°C |
| Druckanschluss | Schottverschraubung für Schlauch Ø 4 x 1 oder 6 x 1 mm |
| Gehäuse / Gewicht | ABS, IP54 / ca. 1,5 kg, , Breite 120 mm, Höhe 200 mm (ohne elektrischen Anschluss, Druckanschlüsse), Tiefe 100 mm |
Zollinformationen
| Zolltarif-Nr. | 9026 2020 |
| Ursprungsland | Deutschland |
Modelle, Messbereiche / Ausgangssignal
| Modelle | Messbereiche / Ausgangssignal | Art.-Nr. |
| DELTA CP 0.100 | 0 - 100 Pa, 4-20 mA oder 0-10 V | 001-2.00.010 |
| DELTA CP 0.250 | 0 - 250 Pa, 4-20 mA oder 0-10 V | 001-2.00.025 |
| DELTA CP 0.500 | 0 - 500 Pa, 4-20 mA oder 0-10 V | 001-2.00.050 |
| DELTA CP 0.750 | 0 - 750 Pa, 4-20 mA oder 0-10 V | 001-2.00.075 |
| DELTA CP 1.000 | 0 - 1000 Pa, 4-20 mA oder 0-10 V | 001-2.00.100 |
| DELTA CP 2.500 | 0 - 2500 Pa, 4-20 mA oder 0-10 V | 001-2.00.250 |
| DELTA CP 5.000 | 0 - 5000 Pa, 4-20 mA oder 0-10 V | 001-2.00.500 |
Lieferumfang
- Differenzdrucktransmitter DELTA CP
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
Datenblatt DELTA-CP
