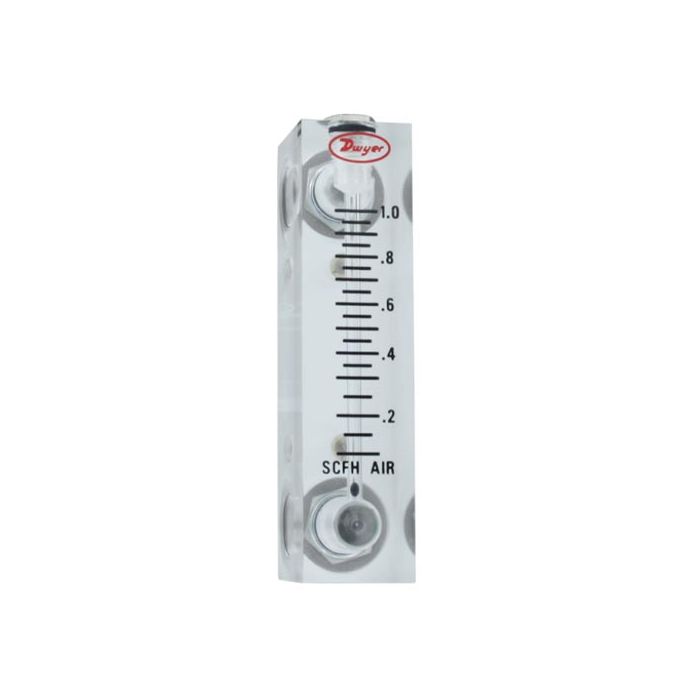

DWYER Schwebekörperdurchflussmesser | Serie VF Visi-Float®

Die VF Visi-Float® Durchflussmesser der Serie VF sind eine Serie von direkt messenden, präzisionsgefertigten, transparenten Acrylkörper-Durchflussmessern, die sowohl für Gas- als auch für Flüssigkeitsanwendungen geeignet sind. Die Herstellung der Visi-Float® Durchflussmesser basiert auf über 60 Jahren Erfahrung in der Bearbeitung von Acrylinstrumenten. Diese Serie besteht aus 2 "(51 mm) und 4" (102 mm) Skalen mit optionalen Präzisionsdosierventilen. Ideal für medizinische Ausrüstung, Luftprobenahme, Gasanalyse, Umweltmonitoring und chemische Injektoren.



Vorteile

  • Messbereiche (min./max.):
    Wasser: von 0.006 bis 0.2 L/min
    Luft: von 0.06 bis 100 L/min
  • große Auswahl an Messbereichen
  • mit oder ohne Stellventil
  • Messröhre aus Acryl
  • Robuste Skala in Heißprägung
  • Made in USA



Produktvideo



Technische Eigenschaften

Medium Kompatible Gase und Flüssigkeiten
Materialien Körper: Acrylplastik; O-Ring: Buna-N (Fluorelastomer verfügbar); Metallteile: Messing Standard, Edelstahl optional; Schwimmer: Edelstahl, Schwarzglas, Aluminium, K-Monel je nach Reichweite
Temperatur- und Druckgrenzen Ohne Ventil: 100 6,9 bar bei 65 ° C; 10 bar bei 38 ° C; Mit Ventil: 6,9 bar bei 48 ° C
Genauigkeit VFA = 5% von Skalenentwert; VFB = 3% vom Skalenendwert
Prozessverbindung 1/8 " female NPT. VFB-Bereiche 85 und 86 haben 1/4" NPT-Rückanschlüsse oder 3/8 "NPT-Endanschlüsse. Diese Bereiche sind bei Messingventilen nicht verfügbar
Skalenlänge VFA 2 "typische Länge; VFB 4" typische Länge
Montageausrichtung In vertikaler Position montieren
Gewicht VFA: 0,11 bis 0,14 kg; VFB: 0.20 bis 0.25 kg
Agenturgenehmigungen Erfüllt die technischen Anforderungen der EU-Richtlinie 2011/65 / EU (RoHS II)



Zollinformationen

Zolltarif-Nr. 90261089
Ursprungsland USA



Modelle mit 2" Skala (VFA) ohne Ventil

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21 0.06-0.5 l/min Luft 002-VFA-21
VFA-22 0.15-1 l/min Luft 002-VFA-22
VFA-23 0.6-5 l/min Luft 002-VFA-23
VFA-24 1-10 l/min Luft 002-VFA-24
VFA-25 3-25 l/min Luft 002-VFA-25
VFA-26 6-50 l/min Luft 002-VFA-26
VFA-27 10-100 l/min Luft 002-VFA-27
VFA-32 6-50 ml/min Wasser 002-VFA-32
VFA-33 10-100 ml/min Wasser 002-VFA-33
VFA-34 20-200 ml/min Wasser 002-VFA-34



Modelle mit 2" Skala (VFA) mit edelstahlbeschichteten Teilen

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21-SS 0.06-0.5 l/min Luft 002-VFA-21-SS
VFA-22-SS 0.15-1 l/min Luft 002-VFA-22-SS
VFA-23-SS 0.6-5 l/min Luft 002-VFA-23-SS
VFA-24-SS 1-10 l/min Luft 002-VFA-24-SS
VFA-25-SS 3-25 l/min Luft 002-VFA-25-SS
VFA-26-SS 6-50 l/min Luft 002-VFA-26-SS
VFA-27-SS 10-100 l/min Luft 002-VFA-27-SS
VFA-32-SS 6-50 ml/min Wasser 002-VFA-32-SS
VFA-33-SS 10-100 ml/min Wasser 002-VFA-33-SS
VFA-34-SS 20-200 ml/min Wasser 002-VFA-34-SS



Modelle mit 2" Skala (VFA) mit Messingventil

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21-BV 0.06-0.5 l/min Luft 002-VFA-21-BV
VFA-22-BV 0.15-1 l/min Luft 002-VFA-22-BV
VFA-23-BV 0.6-5 l/min Luft 002-VFA-23-BV
VFA-24-BV 1-10 l/min Luft 002-VFA-24-BV
VFA-25-BV 3-25 l/min Luft 002-VFA-25-BV
VFA-26-BV 6-50 l/min Luft 002-VFA-26-BV
VFA-27-BV 10-100 l/min Luft 002-VFA-27-BV
VFA-32-BV 6-50 ml/min Wasser 002-VFA-32-BV
VFA-33-BV 10-100 ml/min Wasser 002-VFA-33-BV
VFA-34-BV 20-200 ml/min Wasser 002-VFA-34-BV



Modelle mit 2" Skala (VFA) mit Edelstahlventil

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21-SSV 0.06-0.5 l/min Luft 002-VFA-21-SSV
VFA-22-SSV 0.15-1 l/min Luft 002-VFA-22-SSV
VFA-23-SSV 0.6-5 l/min Luft 002-VFA-23-SSV
VFA-24-SSV 1-10 l/min Luft 002-VFA-24-SSV
VFA-25-SSV 3-25 l/min Luft 002-VFA-25-SSV
VFA-26-SSV 6-50 l/min Luft 002-VFA-26-SSV
VFA-27-SSV 10-100 l/min Luft 002-VFA-27-SSV
VFA-32-SSV 6-50 ml/min Wasser 002-VFA-32-SSV
VFA-33-SSV 10-100 ml/min Wasser 002-VFA-33-SSV
VFA-34-SSV 20-200 ml/min Wasser 002-VFA-34-SSV



Modelle mit 2" Skala (VFA) mit Edelstahlventil

Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21-SSV 0.06-0.5 l/min Luft 002-VFA-21-SSV
VFA-22-SSV 0.15-1 l/min Luft 002-VFA-22-SSV
VFA-23-SSV 0.6-5 l/min Luft 002-VFA-23-SSV
VFA-24-SSV 1-10 l/min Luft 002-VFA-24-SSV
VFA-25-SSV 3-25 l/min Luft 002-VFA-25-SSV
VFA-26-SSV 6-50 l/min Luft 002-VFA-26-SSV
VFA-27-SSV 10-100 l/min Luft 002-VFA-27-SSV
VFA-32-SSV 6-50 ml/min Wasser 002-VFA-32-SSV
VFA-33-SSV 10-100 ml/min Wasser 002-VFA-33-SSV
VFA-34-SSV 20-200 ml/min Wasser 002-VFA-34-SSV



Modelle mit 2" Skala (VFA) mit Endanschlüssen

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21-EC 0.06-0.5 l/min Luft 002-VFA-21-EC
VFA-22-EC 0.15-1 l/min Luft 002-VFA-22-EC
VFA-23-EC 0.6-5 l/min Luft 002-VFA-23-EC
VFA-24-EC 1-10 l/min Luft 002-VFA-24-EC
VFA-25-EC 3-25 l/min Luft 002-VFA-25-EC
VFA-26-EC 6-50 l/min Luft 002-VFA-26-EC
VFA-27-EC 10-100 l/min Luft 002-VFA-27-EC
VFA-32-EC 6-50 ml/min Wasser 002-VFA-32-EC
VFA-33-EC 10-100 ml/min Wasser 002-VFA-33-EC
VFA-34-EC 20-200 ml/min Wasser 002-VFA-34-EC



Modelle mit 2" Skala (VFA) mit Endanschlüssen und edelstahlbeschichteten Teilen

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFA-21-EC-SS 0.06-0.5 l/min Luft 002-VFA-21-EC-SS
VFA-22-EC-SS 0.15-1 l/min Luft 002-VFA-22-EC-SS
VFA-23-EC-SS 0.6-5 l/min Luft 002-VFA-23-EC-SS
VFA-24-EC-SS 1-10 l/min Luft 002-VFA-24-EC-SS
VFA-25-EC-SS 3-25 l/min Luft 002-VFA-25-EC-SS
VFA-26-EC-SS 6-50 l/min Luft 002-VFA-26-EC-SS
VFA-27-EC-SS 10-100 l/min Luft 002-VFA-27-EC-SS
VFA-32-EC-SS 6-50 ml/min Wasser 002-VFA-32-EC-SS
VFA-33-EC-SS 10-100 ml/min Wasser 002-VFA-33-EC-SS
VFA-34-EC-SS 20-200 ml/min Wasser 002-VFA-34-EC-SS



Modelle mit 4" Skala (VFB) ohne Ventil

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFB-60 100-1000 ml/min Luft 002-VFB-60
VFB-65 0.2-4 l/min Luft 002-VFB-65
VFB-66 1-10 l/min Luft 002-VFB-66
VFB-67 1-20 l/min Luft 002-VFB-67
VFB-68 3-30 l/min Luft 002-VFB-68
VFB-69 4-40 l/min Luft 002-VFB-69
VFB-82 2-30 ml/min Wasser 002-VFB-82



Modelle mit 4" Skala (VFB) mit edelstahlbeschichteten Teilen

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFB-60-SS 100-1000 ml/min Luft 002-VFB-60-SS
VFB-65-SS 0.2-4 l/min Luft 002-VFB-65-SS
VFB-66-SS 1-10 l/min Luft 002-VFB-66-SS
VFB-67-SS 1-20 l/min Luft 002-VFB-67-SS
VFB-68-SS 3-30 l/min Luft 002-VFB-68-SS
VFB-69-SS 4-40 l/min Luft 002-VFB-69-SS
VFB-82-SS 2-30 ml/min Wasser 002-VFB-82-SS



Modelle mit 4" Skala (VFB) mit Messingventil

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFB-60-BV 100-1000 ml/min Luft 002-VFB-60-BV
VFB-65-BV 0.2-4 l/min Luft 002-VFB-65-BV
VFB-66-BV 1-10 l/min Luft 002-VFB-66-BV
VFB-67-BV 1-20 l/min Luft 002-VFB-67-BV
VFB-68-BV 3-30 l/min Luft 002-VFB-68-BV
VFB-69-BV 4-40 l/min Luft 002-VFB-69-BV
VFB-82-BV 2-30 ml/min Wasser 002-VFB-82-BV



Modelle mit 4" Skala (VFB) mit Edelstahlventil

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFB-60-SSV 100-1000 ml/min Luft 002-VFB-60-SSV
VFB-65-SSV 0.2-4 l/min Luft 002-VFB-65-SSV
VFB-66-SSV 1-10 l/min Luft 002-VFB-66-SSV
VFB-67-SSV 1-20 l/min Luft 002-VFB-67-SSV
VFB-68-SSV 3-30 l/min Luft 002-VFB-68-SSV
VFB-69-SSV 4-40 l/min Luft 002-VFB-69-SSV
VFB-82-SSV 2-30 ml/min Wasser 002-VFB-82-SSV



Modelle mit 4" Skala (VFB) mit Endanschlüssen

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFB-60-EC 100-1000 ml/min Luft 002-VFB-60-EC
VFB-65-EC 0.2-4 l/min Luft 002-VFB-65-EC
VFB-66-EC 1-10 l/min Luft 002-VFB-66-EC
VFB-67-EC 1-20 l/min Luft 002-VFB-67-EC
VFB-68-EC 3-30 l/min Luft 002-VFB-68-EC
VFB-69-EC 4-40 l/min Luft 002-VFB-69-EC
VFB-82-EC 2-30 ml/min Wasser 002-VFB-82-EC



Modelle mit 4" Skala (VFB) mit Endanschlüssen und edelstahlbeschichteten Teilen

Anzeige am Gerät in cc/min (entspricht ml/min) bzw. LPM (entspricht l/min)



Modelle Messbereiche, Eigenschaften Art.-Nr.
VFB-60-EC-SS 100-1000 ml/min Luft 002-VFB-60-EC-SS
VFB-65-EC-SS 0.2-4 l/min Luft 002-VFB-65-EC-SS
VFB-66-EC-SS 1-10 l/min Luft 002-VFB-66-EC-SS
VFB-67-EC-SS 1-20 l/min Luft 002-VFB-67-EC-SS
VFB-68-EC-SS 3-30 l/min Luft 002-VFB-68-EC-SS
VFB-69-EC-SS 4-40 l/min Luft 002-VFB-69-EC-SS
VFB-82-EC-SS 2-30 ml/min Wasser 002-VFB-82-EC-SS



Lieferumfang

  • DWYER Schwebekörperdurchflussmesser - Serie VF Visi-Float®



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
