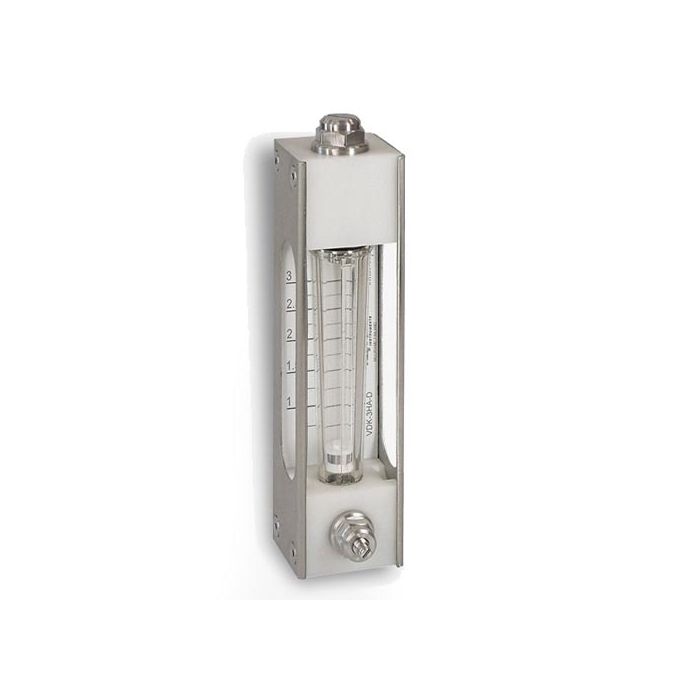

Schwebekörperdurchflussmesser | Modell VD
Das Modell VD ist ein robuster industrieller Durchflussmesser mit einer stabilen, stossfesten Polymer-Messröhre. Es verfügt über ein Regelventil am Einlass. Das Modell ist mit zahlreichen verschiedenen Optionen erhältlich und bietet Endblöcke aus Aluminium, Edelstahl AISI 316 oder Polyamid. Es ist ein zuverlässiges Instrument zur Messung und Kontrolle des Durchflusses von Flüssigkeiten und Gasen. Häufige Einsatzbereiche sind die Wasserabdichtung und -kühlung sowie Schmieröl- und Gasflussmessungen. Optional mit Min. und Max. Alarm, Durchflussregler, Viton®- oder EPDM-Dichtungen, PES-Messröhre.
Vorteile
- Messbereiche (min./max.):Messbereiche (min./max.):
Wasser: von 0.4 bis 32.5 L/min
Luft: von15 bis 1100 NL/min - u.a für Wasserabdichtung und -kühlung sowie Schmieröl- und Gasflussmessungen
- stossfeste Polymer-Messröhre
- mit Endblöcke aus Aluminium, Edelstahl AISI 316 oder Polyamid
- mit Regelventil am Einlass
Technische Eigenschaften
Gewicht | VDA: 0,75 kg, VDH: 2,00 kg, VDK: 0,95 kg |
Körper | VDA: Aluminium, VDH: AISI 316, VDK: Nylon |
Seitenteile | AISI 316 |
Max. Druck | VDA: 30 bar, VDH: 30 bar, VDK: 20 bar |
Max. Temperatur | VDA: 80°C (* 120°C), VDH: 80°C (* 120°C), VDK: 80°C |
Ventilgehäuse | VDA: Aluminium, VDH: AISI 316, VDK: AISI 316 |
Ventil-Spindel | AISI 316 |
Messröhre | Grilamid (PA-12) (* PES) |
Anschlüsse | BSP 1/2" oder NPT 1/2" |
Schwebekörper | AISI 329 oder AISI 329/PTFE (Flussratenabhängig) |
Dichtungen | Nitril (* Viton®, EPDM) |
Genauigkeit | ±5% F.S. (H2O, +20°C) |
*Alarmgeber | ILK-M30-BB ( 20 - 250 VAC/DC, NC ) ILK-M30-FR ( 10 - 55 VDC, NO/NC ) ILK-M30-N ( Namur, DIN 19234 ) |
Technische Eigenschaften
Gewicht | VDA: 0,75 kg, VDH: 2,00 kg, VDK: 0,95 kg |
Körper | VDA: Aluminium, VDH: AISI 316, VDK: Nylon |
Seitenteile | AISI 316 |
Max. Druck | VDA: 30 bar, VDH: 30 bar, VDK: 20 bar |
Max. Temperatur | VDA: 80°C (* 120°C), VDH: 80°C (* 120°C), VDK: 80°C |
Ventilgehäuse | VDA: Aluminium, VDH: AISI 316, VDK: AISI 316 |
Ventil-Spindel | AISI 316 |
Messröhre | Grilamid (PA-12) (* PES) |
Anschlüsse | BSP 1/2" oder NPT 1/2" |
Schwebekörper | AISI 329 oder AISI 329/PTFE (Flussratenabhängig) |
Dichtungen | Nitril (* Viton®, EPDM) |
Genauigkeit | ±5% F.S. (H2O, +20°C) |
*Alarmgeber | ILK-M30-BB ( 20 - 250 VAC/DC, NC ) ILK-M30-FR ( 10 - 55 VDC, NO/NC ) ILK-M30-N ( Namur, DIN 19234 ) |
*) Sonderanfertigungen auf Anfrage
Zollinformationen
Zolltarif-Nr. | 90261089 |
Ursprungsland | Finnland |
Modelle, Bestellschlüssel, Abmessungen
Lieferumfang
- Schwebekörperdurchflussmesser Modell VD
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
