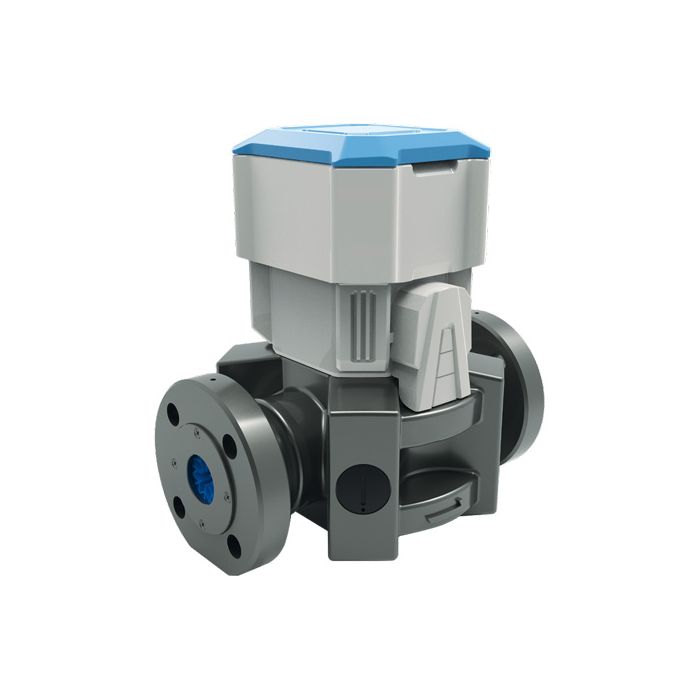

Ultraschall-Gasdurchflussmesser | EMD-Wave-SUF

Der Mehrpfad-Ultraschallgaszähler EMD-Wave-SUF macht Schluss mit teurer, komplizierter Gas-Durchflussmessung. Bislang ist das präzise Messen von Gasmengen sehr aufwendig und teuer. Mechanische Zähler messen den Volumenstrom zwar sehr genau, aber ignorieren den Einfluss von Druck- und Temperaturschwankungen, was zu sehr großen Fehlern führt. Deshalb werden mechanische Zähler insbesondere bei großen Abnehmern zusätzlich mit Druck- und Temperatursensoren ergänzt und deren Einfluss wird dann in Mengenumwertern verrechnet und korrigiert dargestellt. Das hört sich nicht nur kompliziert an, sondern ist auch teuer und macht den Aufwand für eine genaue Messung sehr hoch.

EMD-Wave-SUF arbeitet nach dem Laufzeitprinzip mit integriertem p&T-Sensor. Der Gaszähler kann mit eingebauter Batterie oder mit 24VDC betrieben werden. Mit einem einzigen Akku-Pack sind bis zu 5 Jahre ununterbrochener Betrieb möglich. Das ideale Messgerät für Chemie, Lebensmittel, Industrielle Fertigung.

Vorteile

für stationäre Gasdurchflussmessung über Ultraschall
hohe Genauigkeit auch bei kleinsten Durchflüssen, Klasse 1 (1%)
geringer Druckverlust, Schleichmengen fast bei Null
langzeitstabil, nahezu verschleiß- und driftfrei, keine mechanischen Komponenten
integrierte Druck- und Temperaturkompensation, mit Strömungsgleichrichter
Display zeigt Durchfluss und Zählwert in m³/h und in Nm³/h an
inklusive Datenlogger für 11 Jahre, Batteriebetrieb bis 5 Jahre
optional mit 4..20mA und RS485 für Anschluss an PLS

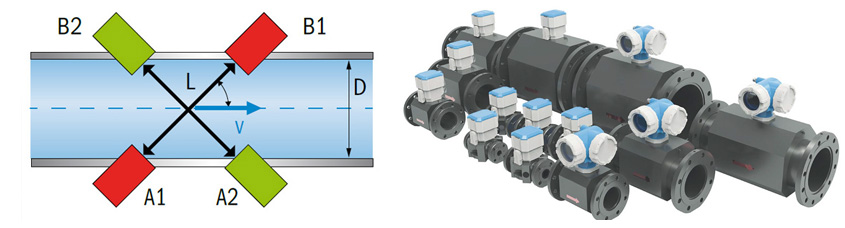

Messprinzip des Ultraschall-Gasdurchflussmessers

Die Gasdurchflussmessung mit deltawaveSUF basiert auf dem Laufzeitdifferenzverfahren: Dafür werden Ultraschallimpulse in den Gasstrom einmal in (A->B) und einmal gegen die Strömungsrichtung (B->A) gesendet und wieder empfangen. Diese Schallwellen breiten sich in Strömungsrichtung schneller aus als entgegen der Strömungsrichtung des Gases beziehungsweise Mediums. Beide Laufzeiten – also mit und entgegen der Strömungsrichtung – werden erfasst. Aus der Differenz beider Zeiten lassen sich Strömungsgeschwindigkeit und Durchflussmengen des Gases berechnen.

Technische Eigenschaften

Stromversorgung	atteriebetrieb ohne externe Versorgung: Mindestens 4 Jahre. Externe Versorgung 5 - 26 VDC
Isolations-Widerstand	Der Isolationswiderstand zwischen den externen Leistungsklemmen, Signalausgangsklemmen und dem Gehäuse beträgt mehr als 20 MΩ.
Medien	Erdgas, Propan, Butan, LPG, Luft, Stickstoff und andere Gase
Messbereich Temperatur (Medium)	-25°C … +60°C
Messbereich Druck	0..4 bar abs
Temperatur Druck	Eingebauter digitaler Temperatur- und Drucksensor, Druckfehler kleiner als 0,5 kPa, Temperaturfehler kleiner als 0,5°C.
Umgebungsbedingungen	-25°C … +60°C, ≤ 90% RH
Druckverlust	kleiner 1,0 kPa (10 mbar)
Genauigkeitsklasse	Klasse 1,0; optional Klasse 0,5
Signalausgang	HF-Impuls: externe Treiberspannung 2,5-30 VDC, Ausgangsprüfimpulssignal, maximale Frequenz 5 kHz. NF-Impuls: externe Antriebsspannung 2,5-26 VDC, Ausgangsmessimpulssignal, 1/1 m3
Digitale Schnittstelle	RS485, Modbus-RTU, NB_IOT, GPRS
Analogausgang (optional)	Kompensierter Durchfluss (Nm3/h) als 4..20 mA (passiv)
LCD-Display	Gesamtvolumen, Durchfluss, Temperatur, Druck, Batterie, NB-IOT-Signal, Alarm
Ex-Schutz	Ex ia Zone 1 CNEX, IEC (in Vorbereitung) ATEX (in Vorbereitung).
Eichfähigkeit	in Vorbereitung
Medienberührtes Material	Aluminium, Edelstahl, Glas

Zollinformationen

Zolltarif-Nr.	9026 1021
Ursprungsland	Deutschland

Modelle, Messbereiche und Eigenschaften

Modelle	Art.-Nr.
Ultraschall-Gasdurchflussmesser EMD-Wave-SUF	siehe Bestell-Schlüssel Datenblatt

Lieferumfang

Ultraschall-Gasdurchflussmesser EMD-Wave-SUF
auf Wunsch mit Kalibrierzertifikat

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
