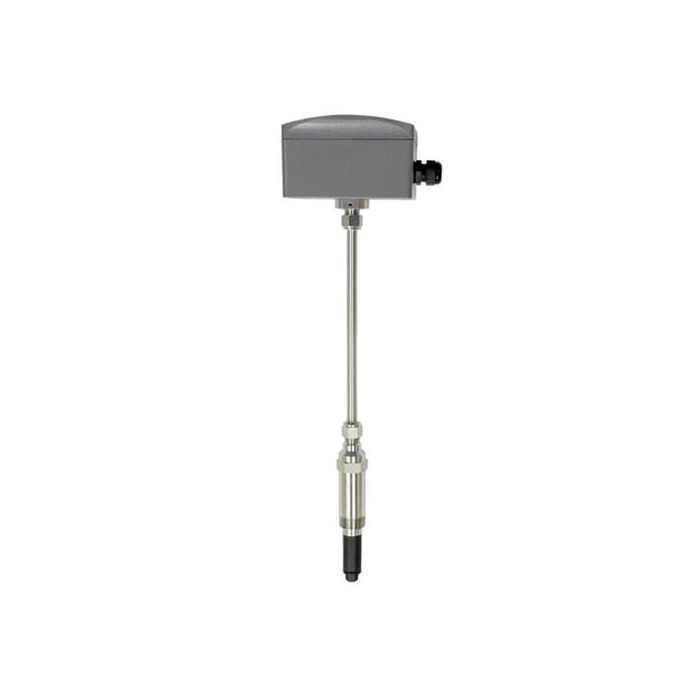

DWYER elektromagnetischer Durchflussmesser | Serie IEF

Der elektromagnetische Durchflussmessumformer der Serie IEF ist ein einstellbarer Durchflussmesser mit elektromagnetischer Sensorik inklusive Temperatur- und Dichtekompensation, der die Flüssigkeitsgeschwindigkeit genau und zuverlässig misst und mehrere kontinuierliche Signalausgänge bereitstellt. Ebenso steht nach entsprechender Parametrierung der Volumenstrom zur Verfügung. Die Anzeige bzw. Ausgabe der Geschwindigkeit erfolgt wahlweise in m/s oder ft/s, die des Volumenstroms in m³/s bzw. ft³/s. Diese Serie wurde speziell entwickelt, um überlegene Leistung gepaart mit einfacher Installation und Verwendung zu bieten. Eine Einheit ist für Rohrgrößen von 101,6 bis 914,4 mm (4 bis 36 Zoll) einstellbar und bietet mehrere Ausgangsoptionen, einschließlich wählbarer BACnet MS/TP- oder Modbus® RTU-Kommunikationsprotokolle über 2-Draht-RS-485 zusätzlich zum standardmäßigen Analogausgang, Frequenz- und Alarmausgänge. Der Transmitter ist in unterschiedlichen Konfigurationen mit oder ohne LCD-Display (am Kopf des Transmitters) erhältlich (siehe unten, Modelle). Als Zubehör steht ferner ein Remote-Display mit oder ohne Bedienelemente und Hintergrundbeleuchtung zur Verfügung, das in bis zu 30 m Entfernung montiert werden kann (siehe Reiter Zubehör).



Vorteile

  • für die Messung der Geschwindigkeit von leitfähigen, nicht haftenden Flüssigkeiten
  • mit Volumenstrom nach Parametrierung
  • elektromagnetisches Messprinzip
  • mehrere Ausgangsoptionen: Analogausgang, BACnet- oder Modbus®-Protokoll
  • mit Temperatur- und Dichtekompensation
  • vor Ort konfigurierbar
  • hohe Genauigkeit
  • Remote-Display als Zubehör erhältlich (bis 30 m)



Technische Eigenschaften

MediumKompatibel mit sauberen oder schmutzigen, nicht haftenden, leitfähigen Flüssigkeiten
Messbereich0 bis 6 m/s (0 bis 20 Fuß/s)
Beschichtete MaterialienGehäusewelle/Fitting: 316SS; Elektroden: Edelstahl 316; Elektrodenkappe: Polymer/Polystyrol; O-Ring: Silikon
GenauigkeitGerät mit hoher Genauigkeit (auf Anfrage): ±0,5 % des Messwerts bei kalibrierter Geschwindigkeit; ±1 % des Messwerts von 0,6 bis 6 m/s (2 bis 20 ft/s); ±0,006 m/s (±0,02 ft/s) bei < 0,6 m/s (2 ft/s); Standard-Genauigkeitseinheiten: ±1 % FS
TemperaturgrenzenUmgebung: -29 bis 71 °C; Prozess: -9 bis 121 °C; Lagerung: -40 bis 85 °C
Prozessverbindung1" NPT oder BSPT mit optionalem Kugelhahn mit vollem Durchgang
Druckgrenzen27,6 bar (400 psi) bei 37,8 °C (100 ºF)
Druckverlust< 0,1 psi bei 12 ft/s in 4" (101,6 mm) und größeren Rohren
Ausgänge(1) Analog: 4 bis 20 mA, 0 bis 5 V, 0 bis 10 V oder 2 bis 10 V (Anzeige wählbar);
(1) Impuls/Frequenz: 0 bis 15 V Spitzenimpuls, 0 bis 500 Hz oder skalierbarer Impulsausgang (Anzeige wählbar);
(2) Alarm: (1) Leerrohrerkennung oder minimale/maximale Geschwindigkeit (Anzeige wählbar);
(1) Anzeige des Rückflussausgangs
Leistungsbedarf12 bis 42,4 VDC, 0,25 A bei 24 VDC; 12 bis 36 VAC
Elektrische VerbindungAbnehmbare Klemmenblöcke, Modell wählbarer 1/2"-NPT-Kabelkanalanschluss, PG 16-Verschraubung oder PG 16-Verschraubung mit (2) 10' (3 m) 9-adrigen 22 AWG Plenum-zertifizierten Kabeln, Zubehörkabellängen bis zu 200' (61 m ) Optional
Anzeige (Option)2" (5,08 cm) x 2" (5,08 cm) Grafik-LCD mit Hintergrundbeleuchtung
Leitfähigkeit>20 Mikrosiemens
GehäusematerialPulverbeschichteter Aluminium-Druckguss
GehäuseNEMA 6P (IP68) (Modelle ohne Anzeige); NEMA 4X (IP66) (-LCD-Option)
AgenturgenehmigungenBTL, CE, NSF/ANSI 61 und 372



Zollinformationen

Zolltarif-Nr.9026 8020
UrsprungslandUSA



Modelle, Eigenschaften

ModelleEigenschaftenArt.-Nr.
IEF-GB-PG-COMInsertion Elektromagnetischer Durchflusstransmitter, >10-36" (250-900 mm) Rohr, Standardgenauigkeit 1 % FS, 1" male BSPT-Prozessanschluss, PG-Verschraubung, BACnet/Modbus®-Ausgang002-IEF-GB-PG-COM
IEF-GN-CND-COM-LCDInsertion Elektromagnetischer Durchflusstransmitter, Rohr >10-36" (250-900 mm), Standardgenauigkeit 1 % FS, Prozessanschluss 1" NPT-Außengewinde, 1/2"-NPT-Leitungsanschluss, BACnet /Modbus®-Ausgang mit LCD-Display002-IEF-GN-CND-COM-LCD
IEF-LB-PG-COMInsertion Elektromagnetischer Durchflusstransmitter, 4-10" (100-250 mm) Rohr, Standardgenauigkeit 1 % FS, 1" BSPT-Prozessanschluss, PG-Verschraubung, BACnet/Modbus®-Ausgang002-IEF-LB-PG-COM
IEF-LN-CNDElektromagnetischer Durchflussmessumformer zum Einsetzen, 4-10"(100-250 mm) Rohr, Standardgenauigkeit 1 % FS, 1" NPT-Prozessanschluss, 1/2" NPT-Leitungsanschluss002-IEF-LN-CND
IEF-LN-CND-COMElektromagnetischer Durchflusstransmitter zum Einbau, 4-10"(100-250 mm) Rohr, Standardgenauigkeit 1 % FS, 1" NPT-Außengewinde, Prozessanschluss, 1/2" NPT-Innengewinde, BACnet/Modbus® Ausgang002-IEF-LN-CND-COM
IEF-LN-CND-COM-LCDInsertion Elektromagnetischer Durchflusstransmitter, 4-10" (100-250 mm) Rohr, Standardgenauigkeit 1 % FS, 1" male NPT-Prozessanschluss, 1/2" weiblicher NPT-Leitungsanschluss, BACnet/ Modbus®-Ausgang mit LCD-Display002-IEF-LN-CND-COM-LCD
IEF-LN-CND-LCDElektromagnetischer Durchflussmessumformer mit Einbau, 4-10" (100-250 mm) Rohr, Standardgenauigkeit 1 % FS, 1" NPT-Außengewindeanschluss, 1/2" NPT-Leitungsanschluss, LCD-Anzeige002-IEF-LN-CND-LCD
IEF-SB-PG-LCDInsertion Elektromagnetischer Durchflusstransmitter, Standardgenauigkeit 4-36" (100-900 mm) Rohr, 1 % FS, 1" BSPT-Außengewinde, PG-Verschraubung ohne Kabel mit LCD-Display002-IEF-SB-PG-LCD
IEF-SB-PG-LCD-COMInsertion Elektromagnetischer Durchflusstransmitter, Standardgenauigkeit 4-36" (100-900 mm) Rohr, 1 % FS, 1" BSPT-Außengewinde, Pg-Verschraubung ohne Kabel, BACnet/Modbus®-Kommunikationsausgang mit LCD Anzeige002-IEF-SB-PG-LCD-COM
IEF-SN-CNDInsertion Elektromagnetischer Durchflusstransmitter, Standardgenauigkeit 4-36" (100-900 mm) Rohr, 1 % FS, 1" NPT-Außengewinde, Prozessanschluss, 1/2" NPT-Innenrohranschluss ohne Kabel002-IEF-SN-CND
IEF-SN-CND-COMInsertion Elektromagnetischer Durchflusstransmitter, Standardgenauigkeit 4-36" (100-900 mm) Rohr, 1 % FS, 1" male NPT-Prozessanschluss, 1/2" weiblicher NPT-Leitungsanschluss ohne Kabel mit BACnet/ Modbus®-Kommunikationsausgang002-IEF-SN-CND-COM
IEF-SN-CND-COM-LCDInsertion Elektromagnetischer Durchflusstransmitter, Standardgenauigkeit 4-36" (100-900 mm) Rohr, 1 % FS, 1" male NPT-Prozessanschluss, 1/2" weiblicher NPT-Leitungsanschluss ohne Kabel mit BACnet/Modbus®-Kommunikationsausgang mit LCD-Display002-IEF-SN-CND-COM-LCD
IEF-SN-CND-LCDInsertion Elektromagnetischer Durchflusstransmitter, Standardgenauigkeit 4-36" (100-900 mm) Rohr, 1 % FS, 1" NPT-Prozessanschluss, 1/2" NPT-Leitungsanschluss ohne Kabel mit LCD-Display002-IEF-SN-CND-LCD



Lieferumfang

  • DWYER elektro-magnetischer Durchflussmesser Serie IEF
