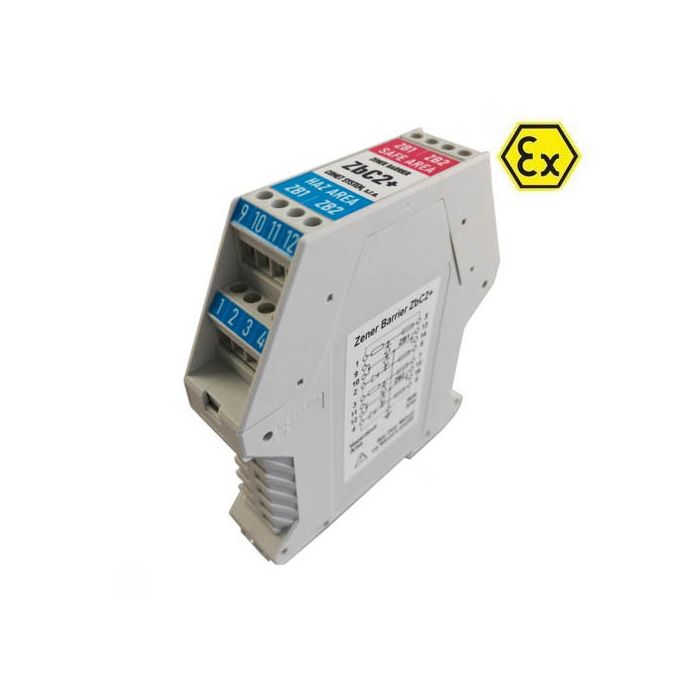

Zenerbarriere | EM ZbC2+
Zenerbarriere | EM ZbC2+
Die Zenerbarriere EM ZbC2+ ist eine zertifizierte eigensichere Schnittstelle. Sie dient zum Anschluss eines zertifizierten eigensicheren Geräts in einem explosionsgefährdeten Bereich an ein nicht zertifiziertes Gerät in einem sicheren Bereich. Die Zenerbarriere verhindert die Übertragung unzulässig hoher Energien vom sicheren in den explosionsgefährdeten Bereich. Die Zenerbarriere ZbC2+ enthält zwei identische Dioden-Rückbarrieren in einem gemeinsamen Gehäuse und ist für die DIN-Schienenmontage in einem sicheren Bereich vorgesehen.
Vorteile
- für EMT 311XEx
- zum Anschluss eines zertifizierten eigensicheren Geräts in einem explosionsgefährdeten Bereich an ein nicht zertifiziertes Gerät in einem sicheren Bereich
- 2-Kanal Ausführung
- für alle eigensicheren Sensoren mit 4-20 mA 2-Draht Ausgang
- Schnelle Montage auf Hutschiene im sicheren Bereich
Technische Eigenschaften
| Nennwiderstand | Ro 310 Ω |
| Sicherung | 40 mA |
| Serienwiderstand | Rs1 = 355 Ω (Klemmen 1–5, Klemmen 3–7) Rs2 = 42 Ω (Klemmen 2–6, Klemmen 4–8) |
| Spannungsabfall an der Rückleitungsdiode | 0,8 V |
| Betriebsspannung (SAFE-Klemmen) | max. 26 V bei einem Strom von weniger als 10 µA |
| Betriebstemperaturbereich | -20 bis +60 °C |
| Abmessungen | 22,5 x 114 x 100 mm |
| Gewicht | 125 g |
| Garantie | 3 Jahre |
| Richtlinienkonformität | 2014/34/EU |
| Erfüllt die Normen | EN IEC 60079-0:2018, EN 60079-11:2012 |
| Zertifikat | FTZU 22 ATEX 0018X |
| Kennzeichnung | EX II (3)G [Ex ic Gc] IIC |
| Spannung Uo | 29,4 V |
| Strom Io | 96 mA |
| Widerstand Ro | min. 306 Ω |
| Kapazität Co + Induktivität Lo | 120 nF + 2 mH oder 60 nF + 4 mH |
| Maximale zulässige Spannung | 250 V |
Zollinformationen
| Zolltarif-Nr. | 8536 3010 |
| Ursprungsland | Tschechien |
Modelle, Messbereiche und Eigenschaften
| Modelle | Art.-Nr. |
| Zenerbarriere EM ZbC2+ | 103-ZbC2+ |
Lieferumfang
- Zenerbarriere EM ZbC2+
