Ultraschall Windsensor mit Richtungserkennung | EMUV7
Ultraschall Windsensor mit Richtungserkennung | EMUV7
Der EMUV7 Ultraschall-Windsensor wurde für die Messung von Windgeschwindigkeit und Windrichtung im Rahmen der Anforderungen der Gebäudeautomation entwickelt. Dank der Ultraschallmessung kommt der Sensor ohne bewegliche Teile aus. Vier unabhängige Sensoren sorgen für eine ausgezeichnete Messempfindlichkeit und eine hohe Zuverlässigkeit der Daten. Die Sensoreinstellungen wie die Winkelkorrektur und die Zeitkonstante können mit einem Computer über eine RS232-Schnittstelle (im UV7-Sendemodul) geändert werden.
Vorteile
- für Windgeschwindigkeit und Windrichtung
- keine beweglichen Teile Dank Ultraschall-Technologie
- vier unabhängige Sensoren für höchste Genauigkeit
- Sensoreinstellung können über PC vorgenommen werden
Technische Eigenschaften
| Versorgung (Sensor) | 12 VDC (10 ... 14 V), 12 mA |
| Versorgung (Transmittermodul) | 24 Vac / dc ± 20% 0,75 W |
| Messbereiche | Windrichtung: (Ausgang 2) 0 ... 359° Windgeschwindigkeit: (Ausgang 3 oder 1) 0 ... 15 m/s oder 0 ... 30 m/s |
| Genauigkeit | Windrichtung: ± 1° Windgeschwindigkeit ± 0,05 m/s |
| Windsensorempfindlichkeit | 0,13 m/s |
| Maximale Windgeschwindigkeit | 40 m/s |
| Ausgabe 1 | 0,36 ... 10 Vdc |
| Ausgabe 2 | 0,48 ... 10 Vdc |
| Ausgabe 3 | 0,36 ... 10 Vdc |
| Kommunikation | RS232 NMEA0183® |
| Kabellänge | 25 m |
| Durchmesser des Mastes | Ø 25 ... 50 mm |
| Umgebungstemperatur | -15 ... + 55°C |
| Gehäuse | IP67 |
| Zeitkonstante | 1, 2, 4, 8, 16 s |
| Sendemodul-Baugruppe | 35 mm DIN-Schiene |
Zollinformationen
| Zolltarif-Nr. | 9015 8020 |
| Ursprungsland | Finnland |
Modelle
| Modelle | Art.-Nr. |
| Ultraschall Windsensor mit Richtungserkennung EMUV7 | 095-1136033 |

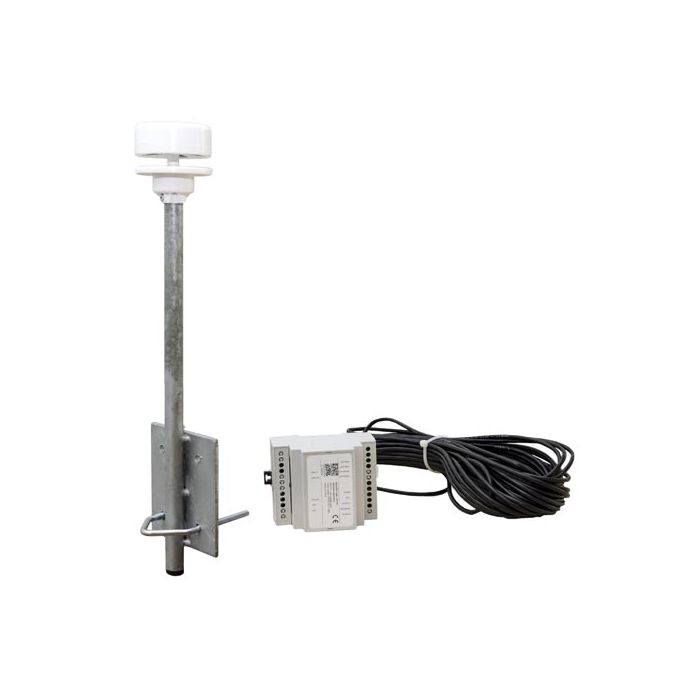

Lieferumfang
- Ultraschall Windgeber für Windgeschwindigkeit und Windrichtung EMUV7
- Transmitter
- Befestigungsmaterial für Mastmontage
- Kabel
Kalibrierung
Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
