Mittelwert-Temperatur-Messumformer | EM-MW TEMP

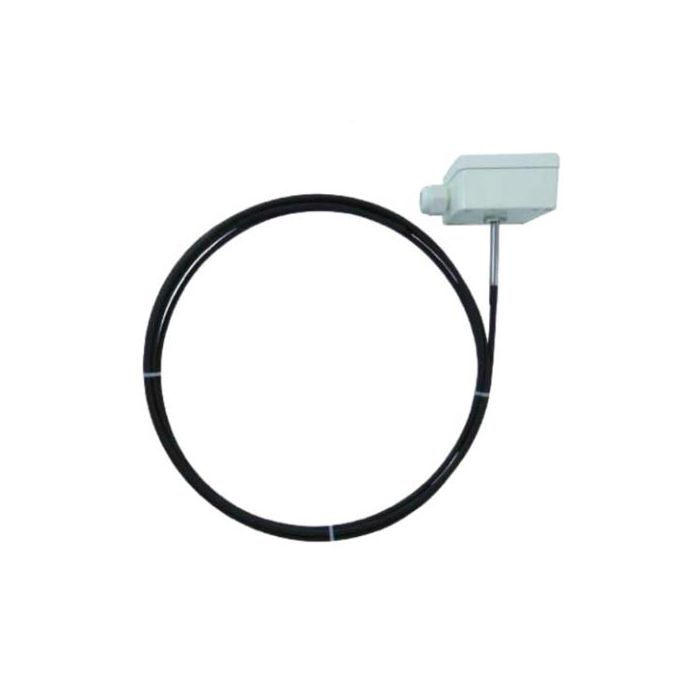

Der EM-Mittelwert-Temperatur-Messumformer erfasst die mittlere Temperatur in gasförmigen Medien, z.B. Zuluft-Temperatur in Lüftungskanälen. Die Temperatur wird über die gesamte Rutenlänge erfasst. Die 3 oder 6 Meter lange Kupferrute wird mit den beiliegenden Montageklammern mäanderförmig gespannt. Außerdem ist eine 0,4 m lange Version verfügbar.

Vorteile

für die Temperaturmessung und Ausgabe
mittlere Temperatur über den gesamten Kanal
auch bei Temperaturschichtung
Kunststoffgehäuse (IP 65) mitintegriertem Messumformer
Kanalflansch und Montageklammern im Lieferumfang enthalten

Funktionsprinzip

Der Fühler erfasst gleichmäßig über die gesamte Länge den anliegenden Temperaturwert. Dadurch kann eine Durchschnittstemperatur, auch bei Schichtungen in Mischkammern oder bei großen Kanalquerschnitten erfasst werden. Die Kennlinie entspricht einem Widerstandssensor vom Typ Pt100. Diese wird vom Transmitter in ein lineares analoges Ausgangssignal umgesetzt.

Technische Eigenschaften

Sensoreingang	Pt100 Kl. B in 3 Leiter-Schaltung
Kupferrute	400 / 3000 / 6000 mm (kleinster Biegeradius 50 mm)
Halsrohrlänge	150 mm bei 400 mm / 60 mm bei 3000 bzw. 6000 mm
Gehäuse	64 x 58 x 35 mm
Schutzart	IP 65
Ausgang	4 - 20 mA
Genauigkeit Messumformer	± 0,2 K ± max. 1 % v. EW, typisch max. ± 0,7 K
Versorgung	16 ... 32 V DC
Elektrischer Anschluss	Schraubklemmen max. 1,5 mm² Messbereich: 0 bis +50°C (-50 bis +50°C; 0 bis +100°C oder -20 bis +80°C per DIP-Schalter einstellbar, andere auf Anfrage)

Zollinformationen

Zolltarif-Nr.	90251900
Ursprungsland	Deutschland

Modelle, Länge Kupferrute, Ausstattung

Modelle	Länge Kupferrute, Ausstattung	Art.-Nr.
EM-MW-400	400 mm inkl. Kanalflansch	051-EM-MW-400-I
EM-MW-3000	3000 mm inkl. Kanalflansch und 4 Montageklammern	051-EM-MW-3000-I
EM-MW-6000	6000 mm inkl. Kanalflansch und 6 Montageklammern	051-EM-MW-6000-I

Lieferumfang

Mittelwert-Temperatur-Messumformer EM-MW TEMP
Kanalflansch
Montageklammern (modellabhängig)

Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
