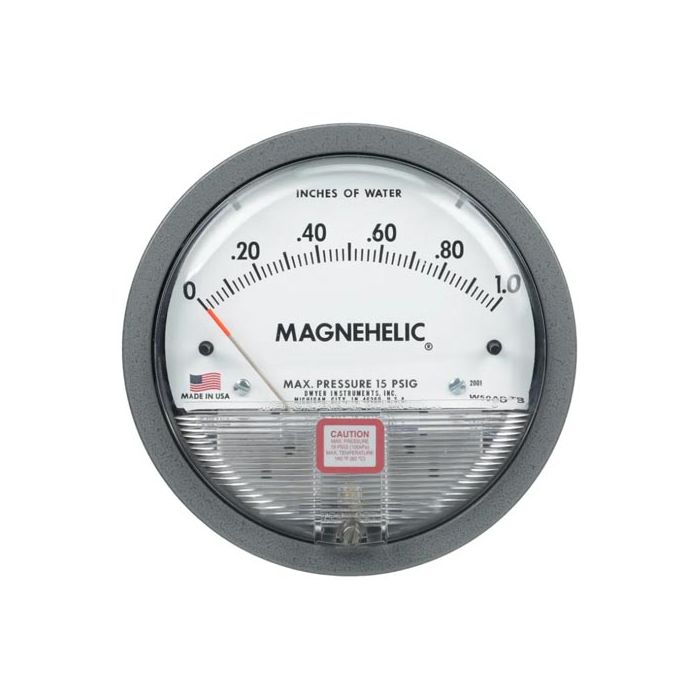

DWYER Differenzdruck-Manometer Magnehelic | Serie 2000/2300

Unsere Magnehelic Differenzdruck-Manometer von DWYER-Instruments sind genaue Betriebsmessgeräte für kleine und kleinste Differenzdrücke, Überdrücke und Unterdrücke. Dank Ihrer Konstruktion sind Magnehelic Manometer äußerst überlastbar, sehr betriebssicher und absolut wartungsfrei. Der Zeigermanometer zeigt die Messwerte analog an und benötigt keine Hilfsenergie (Spannungsversorgung). Somit ist das Magnehelic Serie 2000 immer und überall einsetzbar. Die große und deutlich ablesbare Skala ist weitestgehend linearisiert. Das Messwerk und die Skala befinden sich in einem robusten und stoßfesten Aluminiumgehäuse. Das kreisrunde Messgerät ist für den Schalttafeleinbau bestimmt. Die vielfältigen Einsatzbereiche dieser seit Jahrzehnten bewährten Technik sind z.B. Filterüberwachung, Gebläse-Vakuumüberwachung, Lüfterdruckanzeige, Kanal-, Raum- oder Gebäudedruck, Reinraum-Überdruckanzeige und Luftgeschwindigkeit über Staurohr.

Die verfügbaren Messbereiche der Magnehelic reichen von 0–60 Pa bis 0–100 kPa. Darüber hinaus bieten wir das Magnehelic auch mit einer Nullpunkt-Mittig-Skala an, wo der Über- sowie Unterdruck an einer Skala ablesbar ist. Auch bieten wir Sonderskalen in allen Varianten an, z.B. mit grün-rot Farbbereichen oder mit Ihrem Firmenlogo aufgedruckt. Neben der Standard-Maßeinheit Pascal bzw. Kilopascal sind unsere Geräte auch mit den Einheiten mbar, mmH2O, inchWC usw. erhältlich. Sprechen Sie uns an!



Vorteile

  • für die Differenzdruck-Messung
  • hohe Genauigkeit, seit Jahrzehnten bewährte Technik
  • benötigt keine Spannungsversorgung
  • große Auswahl an Messbereichen auch mit Nullpunkt mittig
  • Vielzahl an Optionen, Zubehör und Gehäusen
  • Schutzart IP 67



Eine solide Basis - viele Möglichkeiten

Für unsere Dwyer-Magnehelic Differenzdruckmessgeräte steht Ihnen eine große Palette an Ausstattungsoptionen, Montagezubehör, Gehäusen und Erweiterungen zur Verfügung. Für das Manometer selbst können Sie eine Low Temperature-Option für den Einsatz bei -29 bis +60°C und eine High-Pressure-Option für einen maximalen Systemdruck bis 550 kPa wählen, ferner gibt es die Geräte auch silikonfrei. Die Anzeigen können mit dem von Ihnen preferierten Maßeinheiten geliefert werden. Auch das Aufdrucken Ihres Logos, Doppelskalen wie z.B. Druck/Luftgeschwindigkeit und farbige Skalen z.B. für die Filterüberwachung sind kein Problem (siehe Zubehör). Für die jenigen, die es besonders genau wissen wollen, gibt es die HA High Accuracy-Serie mit einer verspiegelten Skala zum Vermeiden von Parallaxenfehlern beim Ablesen des Messwertes (siehe Reiter Alternativen). Das Magnehelic kann auch mit dem ASF-Glas mit Grenzwertzeiger ausgestattet werden, der mit einem Blick den Vergleich von Soll- und Istwert ermöglicht. Der Frontring ist auch in Edelstahl erhältlich. Zur Montage stehen Winkel- und Montageplatten, Wand-Konsolen etc., sowie Gehäuse zur Verfügung. Mit der Serie EMAT-2000 ist das Gerät auch für die EX-Zonen 1, 2, 21 und 22 erhältlich. Darüber hinaus können die Magnehelic im Gehäuse auch mit Schaltern und Signalausgängen versehen werden, so dass sich der Vorteil der analogen Anzeige beliebig mit Automatisierungsmöglichkeizten kombinieren läßt. Gerne können Sie zu dem Gerät auch ein Kalibrierzertifikat bekommen. Sprechen Sie uns einfach an!



Produktvideo



Technische Eigenschaften

Medium Luft und neutrale Gase
Genauigkeit ± 2 % v. Skalenendwert
± 3 % bei Messbereich 0-100Pa
± 4 % bei Messbereich 0-60Pa
Max. Systemdruck 100 kPa Standard
Option Typ MP: 240 kPa
Option Typ HP: 550 kPa
Umgebungstemperatur -7 bis +60°C Standard
-29 bis +60°C LT-Ausführung
Druckanschlüsse 1/8“ NPT innen (hinten und seitlich)
Gewicht 510 g
SchutzartIP67
Gehäuse Aluminiumformguß mit eingebrannter grauer Hammerschlaglackierung (Frontring auch in weiß oder Edelstahl lieferbar)
Standardzubehör Schlauchnippel 1/8“ NPT für Schlauch I.D. 5mm, Montagesatz für Einbau
Sonderzubehör - Verstellbarer Zeiger „ASF“ für Grenzwertmarkiertung
- Montagewinkel und Einbaugehäuse
- Sonderskala nach Kundenwunsch etc.
siehe Reiter Zubehör, Alternativen



Modelle, Messbereiche

Modelle Art.-Nr.
Magnehelic Differenzdruckmanometer 0-30 Pa* 002-2000-30PA
Magnehelic Differenzdruckmanometer 0-60 Pa* 002-2000-60PA
Magnehelic Differenzdruckmanometer 0-100 Pa* 002-2000-100PA
Magnehelic Differenzdruckmanometer 0-125 Pa* 002-2000-125PA
Magnehelic Differenzdruckmanometer 0-250 Pa 002-2000-250PA
Magnehelic Differenzdruckmanometer 0-300 Pa 002-2000-300PA
Magnehelic Differenzdruckmanometer 0-500 Pa 002-2000-500PA
Magnehelic Differenzdruckmanometer 0-750 Pa 002-2000-750PA
Magnehelic Differenzdruckmanometer 0-1 kPa 002-2000-1KPA
Magnehelic Differenzdruckmanometer 0-1.5 kPa 002-2000-1.5KPA
Magnehelic Differenzdruckmanometer 0-2 kPa 002-2000-2KPA
Magnehelic Differenzdruckmanometer 0-3 kPa 002-2000-3KPA
Magnehelic Differenzdruckmanometer 0-4 kPa 002-2000-4KPA
Magnehelic Differenzdruckmanometer 0-5 kPa 002-2000-5KPA
Magnehelic Differenzdruckmanometer 0-8 kPa 002-2000-8KPA
Magnehelic Differenzdruckmanometer 0-10 kPa 002-2000-10KPA
Magnehelic Differenzdruckmanometer 0-15 kPa 002-2000-15KPA
Magnehelic Differenzdruckmanometer 0-20 kPa 002-2000-20KPA
Magnehelic Differenzdruckmanometer 0-25 kPa 002-2000-25KPA
Magnehelic Differenzdruckmanometer 0-30 kPa 002-2000-30KPA
Magnehelic Differenzdruckmanometer 0-35 kPa 002-2000-35KPA
Magnehelic Differenzdruckmanometer 0-40 kPa** 002-2000-40KPA
Magnehelic Differenzdruckmanometer 0-50 kPa** 002-2000-50KPA
Magnehelic Differenzdruckmanometer 0-60 kPa** 002-2000-60KPA
Magnehelic Differenzdruckmanometer 0-70 kPa** 002-2000-70KPA
Magnehelic Differenzdruckmanometer 0-75 kPa** 002-2000-75KPA
Magnehelic Differenzdruckmanometer 0-80 kPa** 002-2000-80KPA
Magnehelic Differenzdruckmanometer 0-100 kPa** 002-2000-100KPA
Magnehelic Differenzdruckmanometer 0-140 kPa** 002-2000-140KPA
Magnehelic Differenzdruckmanometer 0-170 kPa** 002-2000-170KPA
Magnehelic Differenzdruckmanometer 0-200 kPa** 002-2000-200KPA
Magnehelic Differenzdruckmanometer 30-0-30 Pa* 002-2300-60PA
Magnehelic Differenzdruckmanometer 50-0-50 Pa* 002-2300-100PA
Magnehelic Differenzdruckmanometer 60-0-60 Pa* 002-2300-120PA
Magnehelic Differenzdruckmanometer 125-0-125 Pa 002-2300-250PA
Magnehelic Differenzdruckmanometer 250-0-250 Pa 002-2300-500PA
Magnehelic Differenzdruckmanometer 0.5-0-0.5 kPa 002-2300-1KPA
Magnehelic Differenzdruckmanometer 1.0-0-1.0 kPa 002-2300-2KPA
Magnehelic Differenzdruckmanometer 1.5-0-1.5 kPa 002-2300-3KPA
Magnehelic Differenzdruckmanometer 2.0-0-2.0 kPa 002-2300-4KPA
Magnehelic Differenzdruckmanometer 2.5-0-2.5 kPa 002-2300-5KPA
Magnehelic Differenzdruckmanometer 3.0-0-3.0 kPa 002-2300-6KPA
Magnehelic Differenzdruckmanometer 3.5-0-3.5 kPa 002-2300-7KPA
Magnehelic Differenzdruckmanometer 4.0-0-4.0 kPa 002-2300-8KPA
Magnehelic Differenzdruckmanometer 5.0-0-5.0 kPa 002-2300-10KPA
Magnehelic Differenzdruckmanometer 6.0-0-6.0 kPa 002-2300-12KPA
Magnehelic Differenzdruckmanometer 10.0-0-10.0 kPa 002-2300-10KPA



Weitere Messbereiche und andere Maßeinheiten auf Anfrage.
* exakt vertikale Montage zwecks maximaler Genauigkeit erforderlich
** diese Geräte sind bereits ab Werk mit der High-Pressure-Option für einen maximalen Systemdruck bis 550 kPa ausgestattet



Lieferumfang

  • Magnehelic Differenzdruckmanometer
  • 2 x Schlauchnippel 1/8“ NPT für I.D. 5mm Schlauch
  • 2 x Blindstopfen
  • Montagesatz für Einbau



Kalibrierung

Wir empfehlen eine jährliche Kalibrierung Ihres Messgerätes. Ganz gleich welchen Parameter Sie kalibriert haben wollen, wir übernehmen es für Sie.
Für eine Übersicht unserer Kalibrierleistungen klicken Sie bitte hier.
Für Informationen zu unserem Kalibrierlabor klicken Sie bitte hier.
