KIMO Volumenstrom-Messtrichter für Flügelradsonde Ø100 mm 350 x 350 mm | K 85

KIMO-Logo
Lieferzeit
ca. 1-2 Wochen
432,29 € Sonderangebot 367,45 €
Exkl. 19% Steuern
Zahlungsmethoden
Zur Wunschliste hinzufügen
Angebot

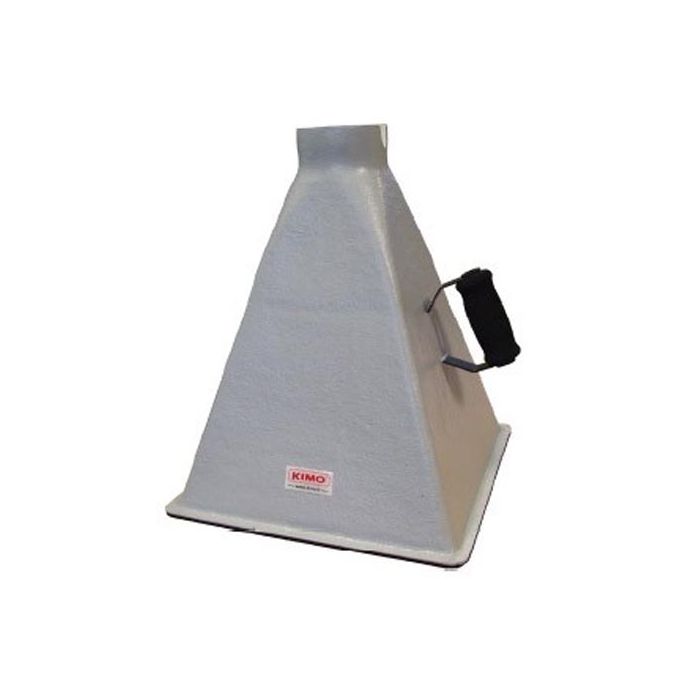

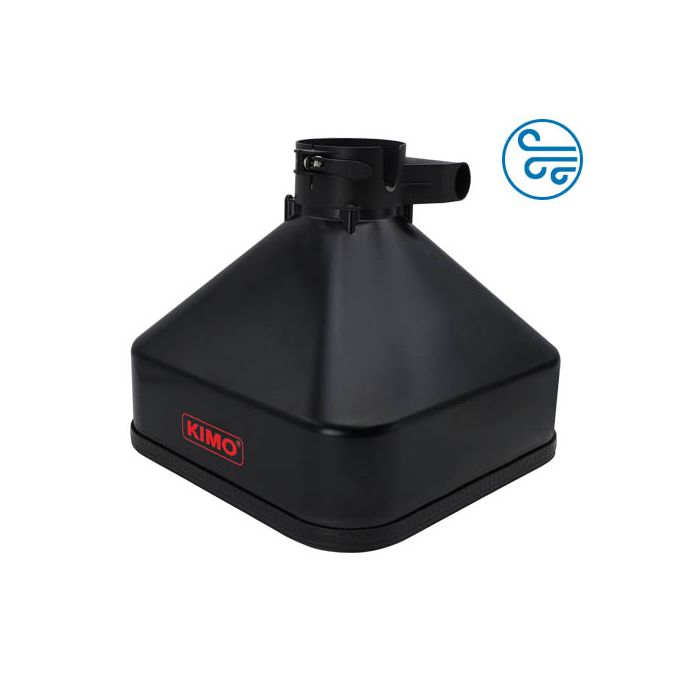

KIMO Volumenstrom-Messtrichter für Flügelradsonde Ø100 mm 350 x 350 mm | K 85

K 85 Luftstromkegel für Flügelmesssonde mit 100 mm Durchmesser. Größe: 350 x 350 mm. Luftstrom: 10 bis 400 m3/h, blasen und ablassen.Unsere Volumenstrommesstrichter von KIMO-Instruments sind aus robusten und stossfesten GFK. Sie sind sehr leicht und lassen sich daher mühelos mit einer Hand, während der Messung, festhalten. Die Volumenstrom-Messtrichter sind unverzichtbare Messvorrichtungen um Volumenströme an Luftauslässen, Tellerventilen oder an anderen Lüftungssystemen zu messen. Unsere Messtrichter sind kompatibel mit allen Hitzdrahtsonden bzw. mit Ø 100 mm Flügelradsonden (je nach Trichter-Typ) der KIMO- Handmessgeräte der Klassen 100, 110, 200, 210, 300 und 310. In den genannten KIMO-Handmessgeräten sind die verschiedenen Messtrichter bereits vorkonfiguriert. Die Lieferung erfolgt jeweils inklusive Transportschutzhülle.



Vorteile

  • für KIMO Flügelradsonden Ø 100 mm
  • zur Messung von Luftströmen an Ventilatoren, Einlässen und Auslässen
  • Volumenstrom: 10 bis 400 m³/h
  • Abmessungen: 350 x 350 mm | Höhe: 450 mm
  • Gewicht: 1010 g
  • mit Transportschutzhülle



Umrechnungsfaktor

Wenn Ihr Anemometer über keine Volumenstromfunktion verfügt, können Sie den Volumenstrom anhand des Umrechnungsfaktors berechnen, der der Tabelle "Technische Daten" entnommen werden kann. Multiplizieren Sie die vom Anemometer angezeigte Luftgeschwindigkeit in m/s mit dem Umrechnungsfaktor und Sie erhalten den Volumenstrom in m³/h. Beispiel: das Anemometer zeigt 10 m/s und der Umrechnungsfaktor ist 22, dann beträgt der Volumenstrom 220 m³/h.



Messprinzip

Die Richtung und die Homogenität der einströmenden oder ausströmenden Luft wird häufig durch die Geometrie des Lüfters (z.B. durch das Gitter eines Tellerventils) gestört. Folglich ist es notwendig, die Luftströmung zu bündeln und den Volumenstrom an der gebündelten Stelle zu messen. Wie unten beschrieben, konzentriert sich der Strömungsfluß durch die Mitte des Messtrichters, wo der Sensor angebracht ist. Durch diese Methode lassen sich sehr genaue Messergebnisse erzielen.



Technische Eigenschaften

MaterialFiberglas (GFK) 300 PLP
Volumenstrom10 bis 400 m³/h
Abmessungen350 x 350 mm | Höhe: 450 mm
Gewicht1010 g
Umrechnungsfaktor20



Zollinformationen

Zolltarif-Nr.9026 1051
UrsprungslandFrankreich



Modelle

ModelleArt.-Nr.
KIMO Messtrichter für Flügelradsonde Ø100 mm 350 x 350 mm K 85056-21789



Lieferumfang

  • KIMO Messtrichter für Flügelradsonde Ø100 mm 350 x 350 mm K 85
  • Transportschutzhülle
